弯管式汽车排气连接管路结构设计

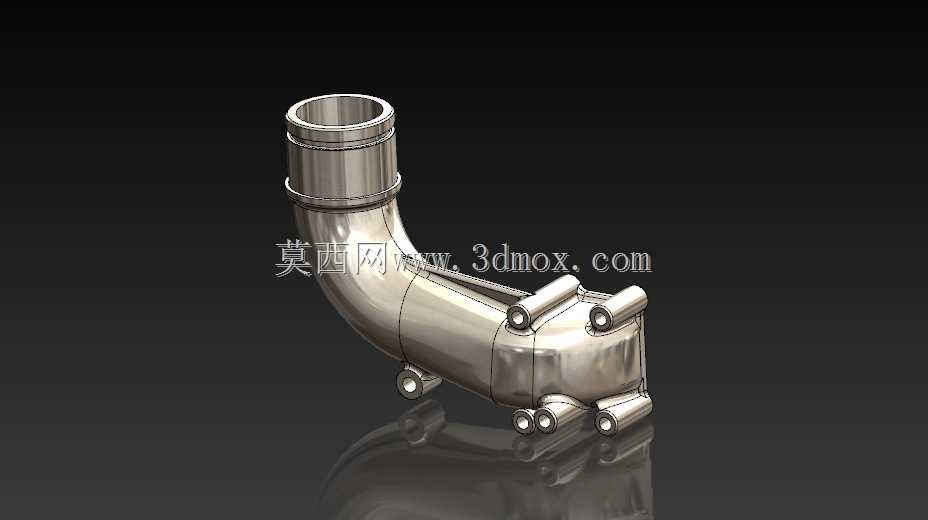

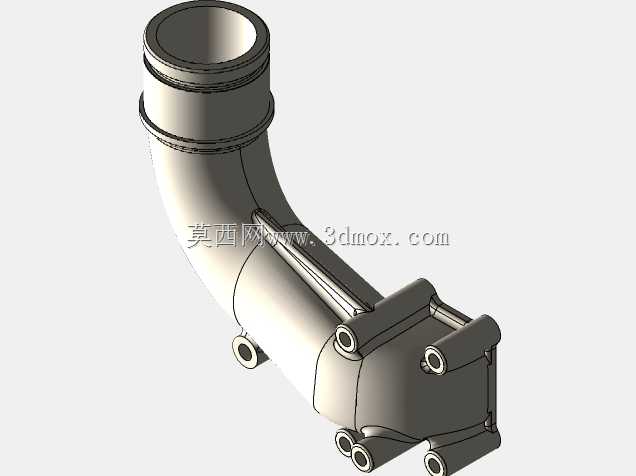

　　这款弯管结构的排气连接管路，主要应用于小排量内燃机的排气系统前端，承担气缸排气出口与三元催化段之间的气路导通作用，同时需要兼顾安装空间避让、振动缓冲以及密封衔接的多重工程需求。从结构设计逻辑来看，整体采用大曲率平滑弯转的流道设计，避免直角弯折造成的排气紊流与背压升高，内壁做等壁厚过渡处理，保证高温废气通过时的流速均匀性，减少局部积碳附着的概率。管路主体采用一体冲压焊接成型的壳体结构，壁厚均匀控制在适配乘用车排气系统振动工况的区间，既能够耐受排气高温带来的热形变，也可以抵消发动机运行过程中传递到管路的小幅振动，避免长期使用后出现焊缝开裂的问题。管路表面预留的多个柱状凸台结构，分别对应氧传感器安装位、

　　管路固定吊耳连接位以及辅助支架安装点，每个凸台的端面都做了平面度加工处理，保证安装后密封面贴合紧密，不会出现废气泄漏的问题。上端的直段接口采用多层阶梯式卡接结构，适配标准的排气卡箍紧固方式，安装时不需要额外做焊接处理，直接对接上游排气歧管的出口端，通过卡箍锁紧即可实现密封，大幅提升总装环节的装配效率。下端的多接口布局对应下游不同分支的排气通路，每个接口的中心距、端面角度都严格匹配周边部件的安装边界，在有限的发动机舱布局空间内，避开了周边的线束、冷却管路以及车身覆盖件，不会出现运行过程中与周边部件干涉摩擦的问题。设计过程中充分考虑了量产加工的工艺可行性，所有弯折位置的曲率半径都满足冲压成型的工艺要求，

　　没有出现过小半径弯折造成的板材拉伸开裂风险，各个安装凸台的位置都预留了足够的工装夹具夹持空间，方便焊接工序的定位装夹。管路整体的重心分布靠近上端固定接口位置，能够减少车辆行驶过程中管路自身振动产生的异响，同时降低固定吊耳的载荷负担，延长整个排气悬挂系统的使用寿命。流道的截面变化经过多轮调整，在保证安装空间适配的前提下，尽可能扩大通流截面，降低排气阻力，对提升内燃机的充气效率、优化动力输出表现有一定的辅助作用。
