内燃机用分体式连杆结构三维数模

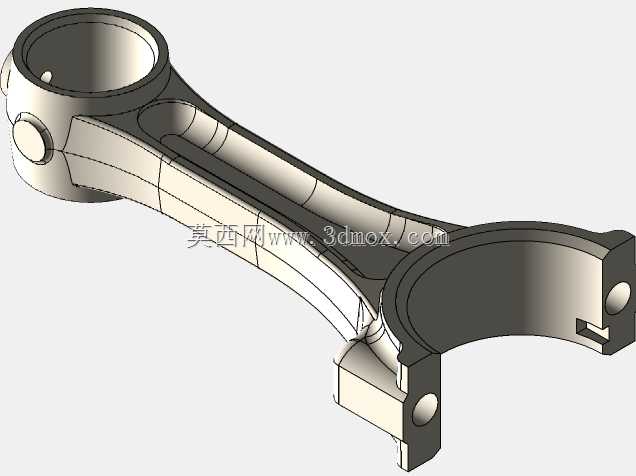

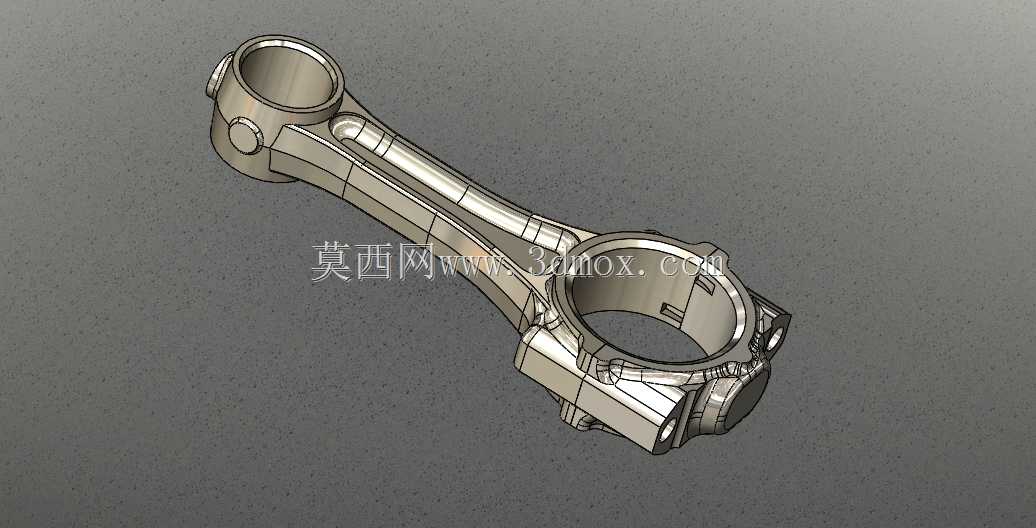

　　这款连杆是内燃机曲柄连杆机构的核心传动部件，主要承担活塞往复运动与曲轴旋转运动之间的动力转换作用，在车用发动机、通用小型汽油机、柴油动力机组等场景中广泛应用，工作过程中需要持续承受交变的气体爆发压力、往复惯性力与旋转离心力的复合载荷，对结构强度、刚度与疲劳寿命都有极高的设计要求。从结构设计来看，该连杆采用分体式大头结构，大头端配套连杆盖通过螺栓实现紧固，能够满足曲轴曲柄销的装配需求，小头端为整圆通孔结构，用于压装活塞销衬套，实现与活塞组件的铰接，杆身采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下，尽可能降低结构自身重量，减少往复运动产生的惯性载荷，适配高转速动力设备的运行需求。设计过程中需要严格控制大小头孔的中心距尺寸公差，

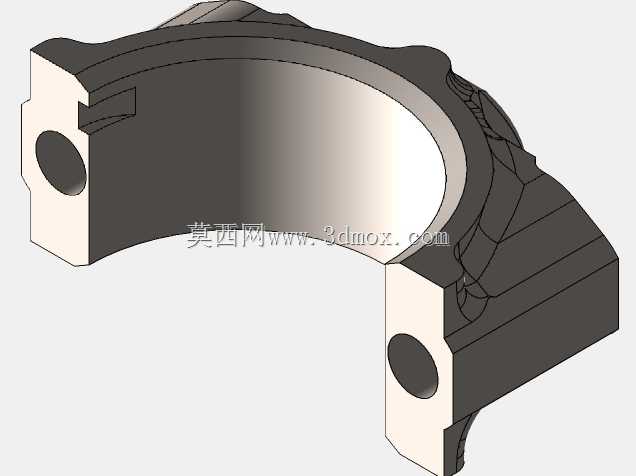

　　这一参数直接影响发动机的压缩比与活塞行程精度，同时大小头孔的圆柱度、同轴度形位公差需要控制在微米级，避免运转过程中出现偏磨、异响甚至轴瓦烧蚀的故障。大头端的结合面采用平切口设计，加工工艺性更好，适配多数中小排量内燃机的装配需求，螺栓孔位置做了沉台处理，保证螺栓紧固后端面不突出连杆本体，避免与曲轴平衡块、缸体内部结构产生运动干涉。安装边界方面，小头外径尺寸需要匹配活塞销座的内部空间，保证活塞运动到上止点、下止点位置时，连杆小头不会与活塞内腔、缸套下端产生碰撞，大头端的回转半径需要结合曲轴曲柄半径做运动仿真校核，确保连杆大头在随曲轴旋转的全行程内，与曲轴箱内壁、主轴承座等周边结构保留足够的安全间隙。

　　杆身与大小头的过渡位置采用大圆角平滑过渡，避免应力集中引发的疲劳断裂问题，大头孔内侧预留了轴瓦安装定位槽，能够保证轴瓦装配后不发生周向转动，保障润滑油脂的均匀分布。这类连杆的建模过程需要重点还原各部位的壁厚变化、圆角过渡、螺栓孔位等细节，可直接用于发动机的运动仿真、有限元强度校核、装配干涉检查等设计环节，也可作为机械原理课程中曲柄连杆机构的教学演示模型，帮助从业者理解动力传递过程中各部件的受力状态与装配关系。
