多缸内燃机气门室盖结构设计

　　这款发动机盖属于内燃机上部核心覆盖密封部件，主要适配直列三缸布局的小排量动力单元，常见于小型农用机械、轻型工程机械、微型代步车辆的动力总成配套场景。实际装机使用时，该部件承担多重核心功能：首先是密封气缸盖上部的配气机构腔室，阻挡机油飞溅外泄，同时隔绝外界粉尘、水汽进入配气机构运动区域，避免凸轮轴、气门摇臂、挺柱等精密运动副出现异常磨粒磨损；其次是集成曲轴箱通风的气流导流结构，可引导窜气按设计路径流向油气分离单元，维持曲轴箱内压力处于合理区间，避免油封因压差过大出现渗漏问题；另外该部件的加强筋结构可辅助吸收配气机构运转产生的部分振动，降低动力总成上部的辐射噪声。

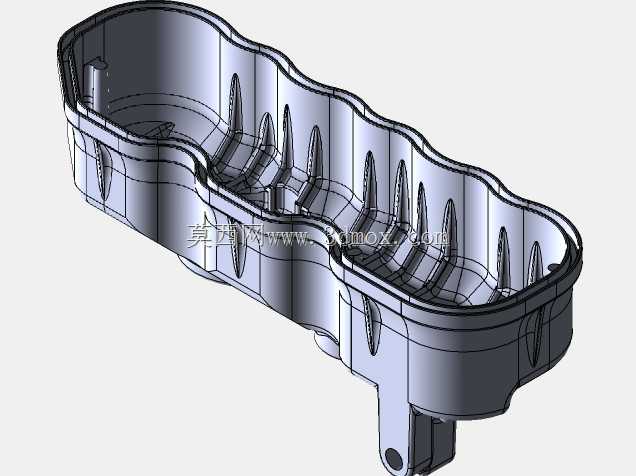

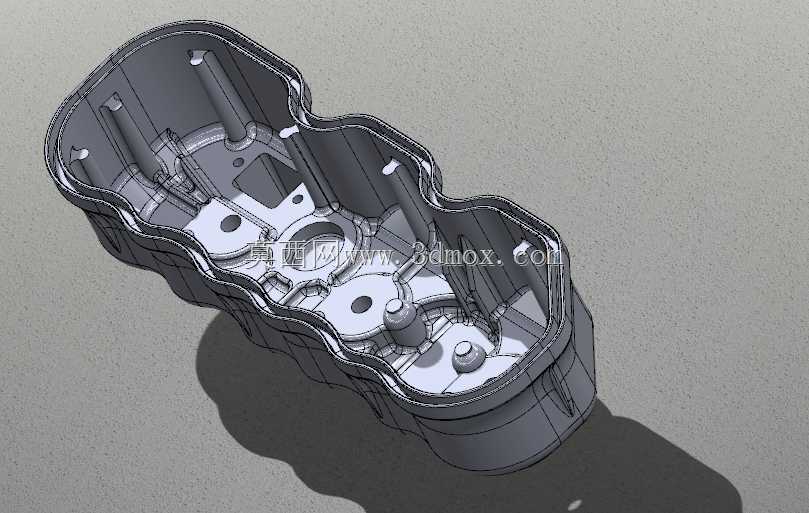

　　从设计思路来看，该部件采用随形轮廓设计，整体外形完全匹配下部气缸盖的安装边界，三个独立的腔室分别对应三个气缸的上部配气空间，腔室之间的分隔筋同时承担结构加强与安装定位的作用。内壁的柱状凸起为螺栓安装柱，对应缸盖上部的安装螺柱位置，柱体根部做了大圆角过渡，避免螺栓拧紧时出现应力集中导致的柱体断裂问题。边缘的密封面采用连续平面设计，预留了密封胶条或者密封胶的涂覆空间，密封面内侧设置了挡油边，可将飞溅到内壁的机油导流回油道，避免机油长时间堆积在密封位置造成渗漏。

　　安装边界方面，该部件整体轮廓为不规则长条形，三个腔室的凸起高度根据下部配气机构的运动行程做了差异化设计，既保证气门摇臂最大升程时不与盖体内壁发生运动干涉，又尽可能压缩部件整体高度，降低动力总成上部的空间占用，适配紧凑舱室的布置需求。安装点位沿部件边缘均匀分布，拧紧力矩要求按柱体截面做了匹配设计，避免局部压紧力过大导致盖体变形、密封失效。内壁的局部凸台为油气分离结构的预留安装位，可根据不同排放需求适配不同规格的油气分离元件，无需大幅修改主体模具即可覆盖多类动力配置的配套需求。
