内燃机用带避让凹坑活塞结构设计

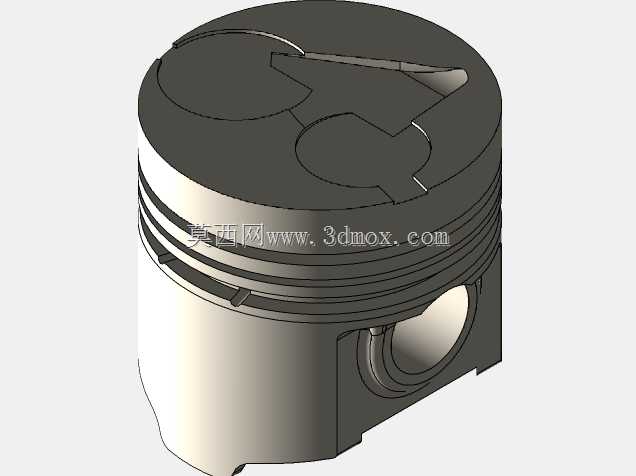

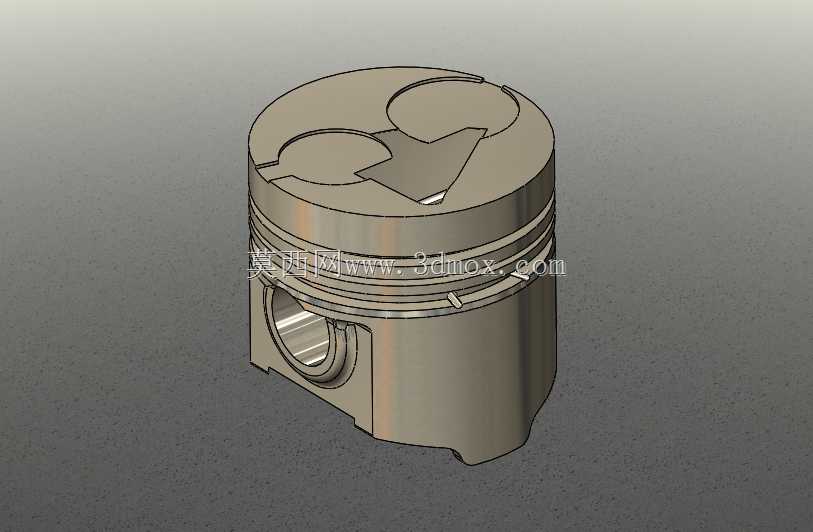

　　这款活塞是内燃机曲柄连杆机构的核心往复运动部件，主要适配小排量四冲程汽油机的动力输出场景，在气缸内部完成往复直线运动，配合气门开闭、火花塞点火完成进气、压缩、做功、排气四个工作循环，将燃料燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。从结构设计来看，活塞顶部设置了两个对称的气门避让凹坑，能够在活塞运行至上止点时，为进排气门的开启动作预留足够的安全间隙，避免活塞上行过程中与气门发生运动干涉，顶部中央的导流凸台可以在压缩行程末期引导混合气形成合理的涡流，提升燃烧效率，减少爆震倾向。活塞头部加工有多道环槽，其中上部两道环槽用于安装气环，实现燃烧室与曲轴箱之间的密封，防止高温高压燃气窜入曲轴箱，

　　同时将活塞顶部吸收的大部分热量通过气环传导至气缸壁，再由冷却系统带走热量；最下方的环槽用于安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，减少活塞、活塞环与气缸壁之间的摩擦磨损。活塞裙部采用了变椭圆的型线设计，在常温下裙部截面为椭圆形，长轴垂直于活塞销座方向，能够补偿活塞工作时因热膨胀、侧压力作用产生的变形，保证活塞在热态下与气缸壁保持均匀的配合间隙，避免出现拉缸或者敲缸的故障。活塞销座处设置了加强筋结构，提升销座的承载能力，能够承受做功行程中燃气爆发产生的巨大冲击载荷，活塞销孔与活塞销采用全浮式配合设计，工作时活塞销可以在销孔和连杆小头衬套之间自由转动，使磨损均匀分布，

　　提升部件的使用寿命。在安装边界上，这款活塞的外径与对应缸径的气缸套采用间隙配合，活塞环的开口间隙、侧隙、背隙都需要按照装配工艺要求调整，活塞销的轴向需要用卡环限位，防止活塞销轴向窜动刮伤气缸壁，活塞的压缩高度需要与对应发动机的燃烧室容积匹配，保证发动机的压缩比符合设计要求，避免出现压缩比过高导致爆震或者压缩比过低动力不足的问题。
