汽车雨刮系统教学实训台结构设计

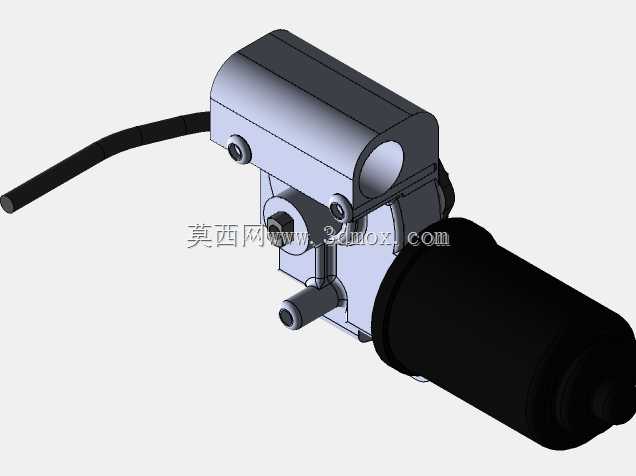

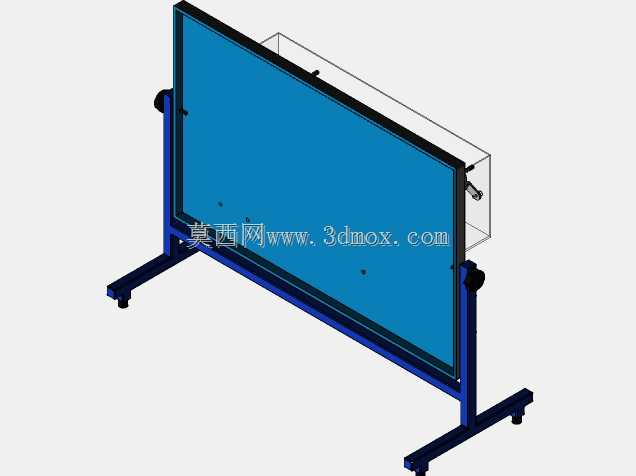

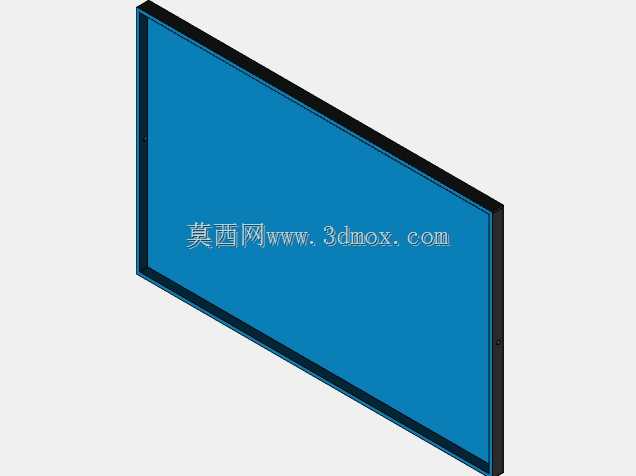

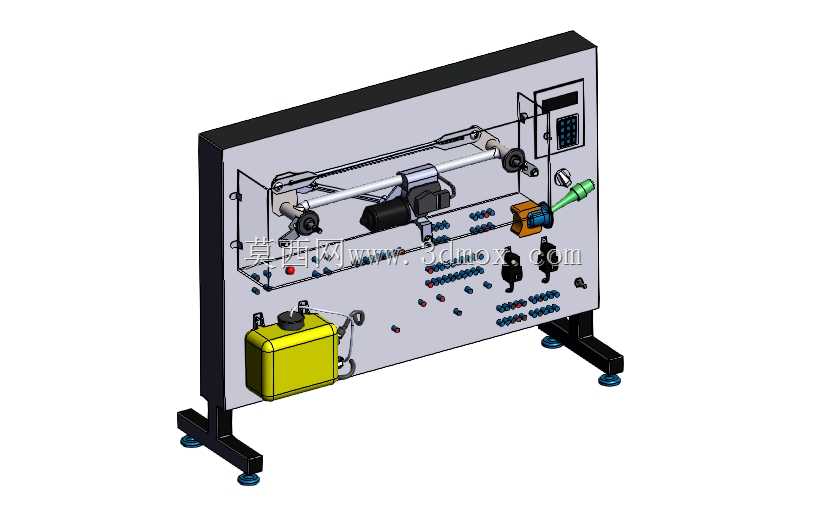

　　这套雨刮系统实训装置，主要面向职业院校汽车维修专业、车企售后培训部门的实操教学场景搭建，把实车上隐藏在机舱内饰板下方的雨刮整套机构完全外露展示，解决实车教学时部件遮挡、操作空间局促的痛点。整套装置采用立式面板安装结构，底部搭配带脚轮的可调支撑脚，既可以在实训室内灵活推移换位，调整脚杯高度后也能保证操作时的台面稳定性，整体安装边界控制在常规实训工位的容纳范围内，不会占用过多教学场地空间。面板上集成了雨刮系统的全部核心部件，包括驱动电机、连杆传动机构、雨刮臂安装位、喷水储液壶、控制开关与接线端子，所有部件的安装位置参考实车的相对布局做了外露化调整，没有多余的装饰罩壳遮挡，学员可以直观观察到电机旋转时，

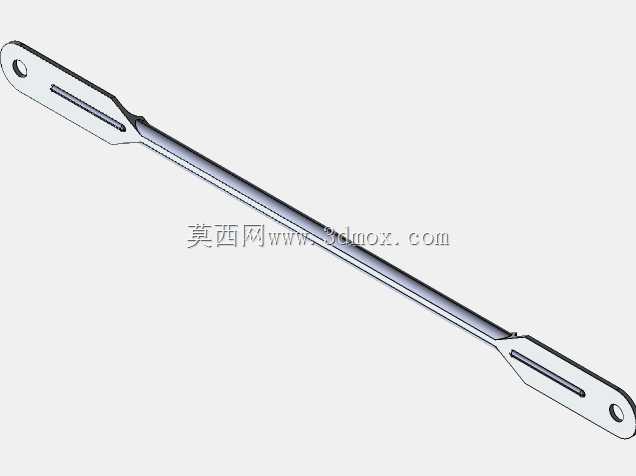

　　连杆如何把圆周运动转化为雨刮臂的往复摆动，也能清晰看到喷水管路的走向、电路接线的连接逻辑。设计时特意保留了雨刮系统的全部功能逻辑，接通对应电源后，可以实现低速刮刷、高速刮刷、间歇刮刷、喷水联动刮刷的全部实车功能，学员可以直接在台架上完成电路检测、部件拆装、故障排查的实操训练，不需要拆解实车部件就能掌握雨刮系统的检修要点。传动连杆部分的铰接点全部采用和实车一致的耐磨衬套结构，长期反复操作也不会出现松旷异响，储液壶的安装位置预留了足够的加注操作空间，喷水嘴的喷射角度可以手动调整，和实车的调整逻辑完全一致。面板上预留的接线端子区，还可以支持教员设置常见的线路故障，比如电机供电断路、开关信号失效、喷水电机堵转等常见故障点，

　　让学员通过万用表检测就能完成故障定位训练，相比实车教学的效率提升明显。整套结构没有采用复杂的非标定制件，大部分部件都和量产车型的雨刮部件通用，后期维护更换配件的成本很低，支撑脚的高度调节范围可以适配不同身高学员的操作需求，立式面板的倾斜角度也经过人体工学优化，学员站立操作时不需要过度俯身就能触及所有部件，长时间实操也不容易产生疲劳感。
