四缸发动机进气歧管结构三维设计

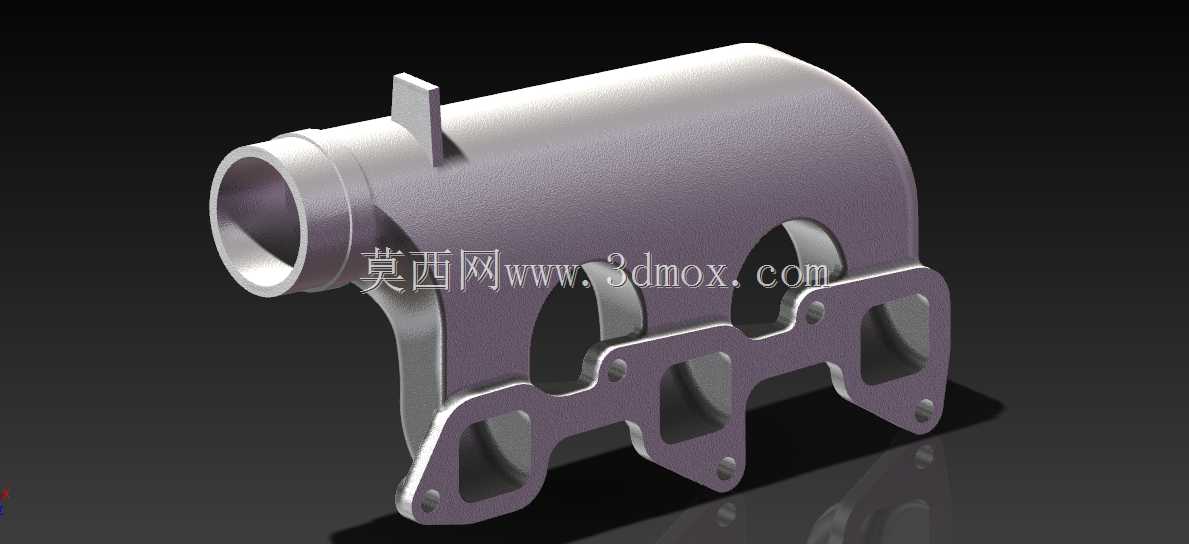

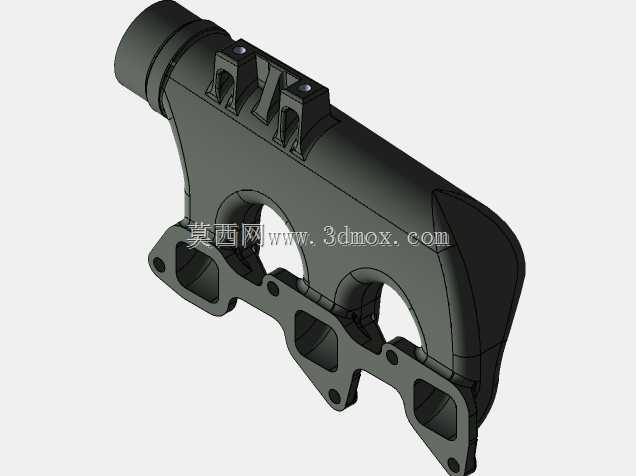

　　这款进气歧管的结构设计完全适配直列四缸自然吸气发动机的进气需求，在实际装车场景中，它承担着将节气门体输送来的稳压空气，均匀分配到各个气缸进气道的核心作用，直接影响发动机各缸的充气效率、空燃比一致性，进而关联到整机的动力输出平顺性、燃油经济性以及排放表现。从结构设计逻辑来看，整体采用了上置稳压腔+下置四气道分支的布局，上方的大容积弧形腔体是稳压腔，设计时特意将腔体截面做了圆弧过渡处理，避免气流在腔体内形成突兀的折角产生涡流损失，同时足够的腔体容积可以缓冲进气门开闭带来的气流脉动，让各缸进气时的压力波动尽可能小，保证每一个气缸在进气冲程都能获得压力稳定的进气供给。下方的四个分支气道对应发动机的四个气缸进气口，气道走向做了等长化设计处理，

　　尽可能让每个气道的气流路径长度、弯道曲率保持一致，避免因气道长度差导致各缸进气量出现偏差，气道与缸盖对接的法兰面做了一体化的安装凸台设计，凸台上预留的螺栓过孔位置完全匹配对应缸盖的螺纹孔位，安装时只需在结合面铺设对应厚度的密封垫片，按规定扭矩对角紧固螺栓即可保证结合面的密封性，不会出现进气漏气导致的空燃比失准问题。进气端的接口采用了标准化的圆柱插接结构，外侧预留的卡接凸耳用于固定进气软管的卡箍，安装时可以快速对接节气门后方的进气软管，不需要额外做转接结构。整个歧管的壁厚设计兼顾了铸造工艺要求和结构强度，常规采用铝合金铸造工艺生产时，壁厚保持在3-4mm区间，既可以避免铸造时出现冷隔、浇不足的缺陷，

　　也能在发动机舱的振动环境下保持足够的结构刚度，不会出现共振开裂的问题。安装边界方面，这款歧管的整体外轮廓完全避让了发动机缸盖上方的气门室盖、点火线圈以及周边的线束、冷却管路，装车后不会和周边附件产生运动干涉，检修时也不需要拆卸过多周边部件就可以完成歧管的拆装作业。气道内壁的设计尽可能减少了突兀的凸起和直角转折，降低进气阻力，让气流可以更顺畅地进入气缸，提升充气效率。
