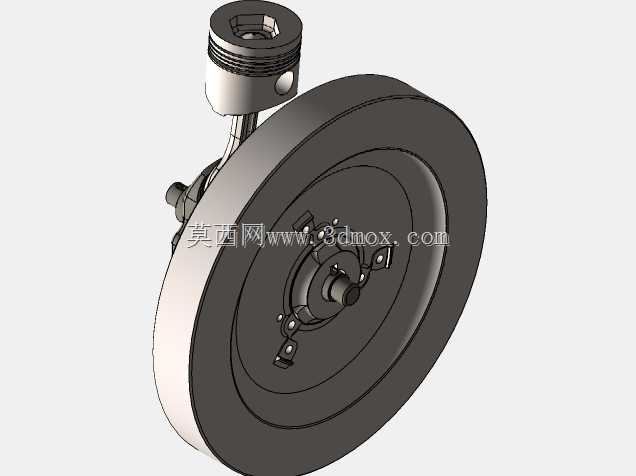

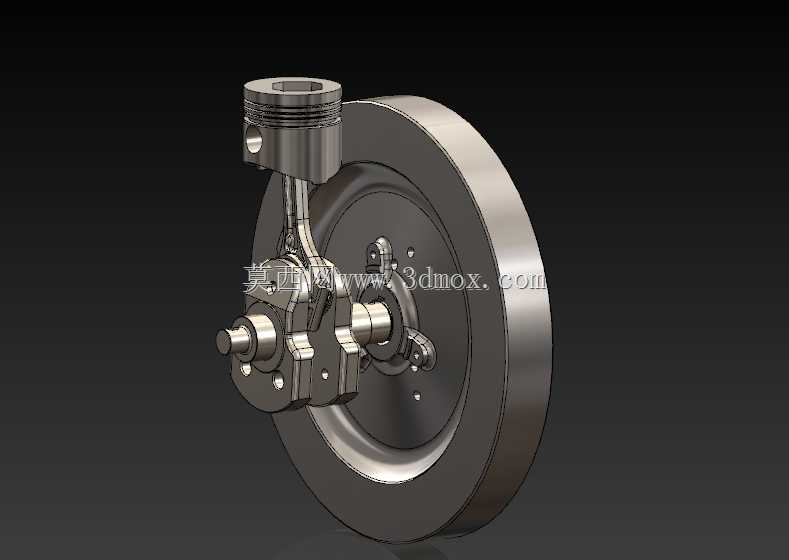

单缸曲柄活塞飞轮动力机构三维结构

　　这套动力核心结构的建模还原了小型单缸动力单元的核心运动逻辑，可直接用于小型通用动力设备的结构验证、教学演示以及原理样机的前期方案推演。从实际应用场景来看，这类结构广泛覆盖小型发电机组、园林动力机械、微型代步车辆以及教学实训台架的核心动力段，是往复式动力转换最基础的结构单元。整个机构的功能逻辑围绕化学能到机械能的转换路径展开，活塞承接燃烧做功产生的直线往复推力，通过活塞销将力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，末端的大尺寸飞轮则利用自身转动惯量储存做功行程的剩余能量，带动整套机构顺利越过排气、进气、压缩三个非做功行程，保证动力输出的连续性与运转平稳性。设计过程中首先要匹配活塞与缸套的配合间隙，

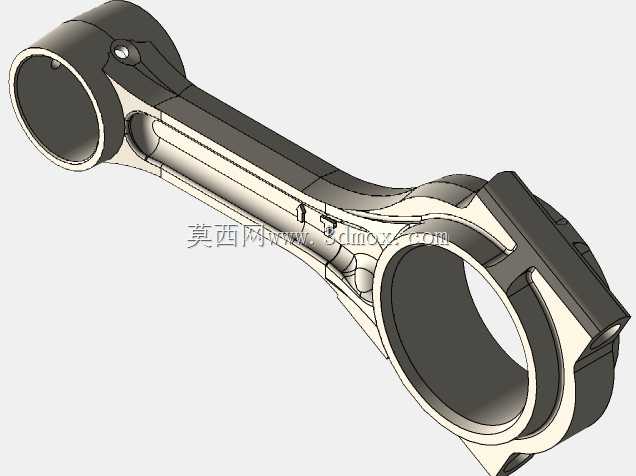

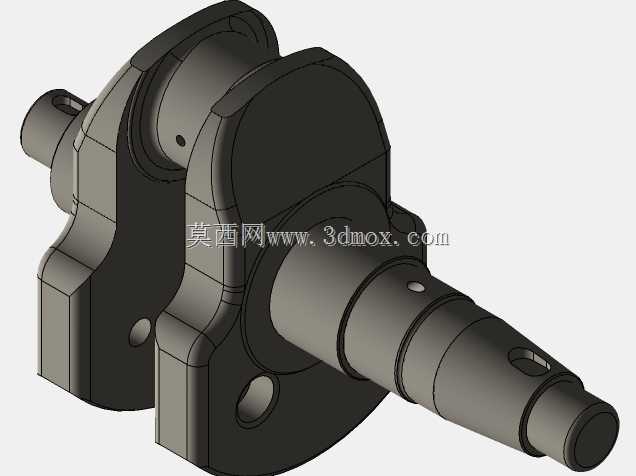

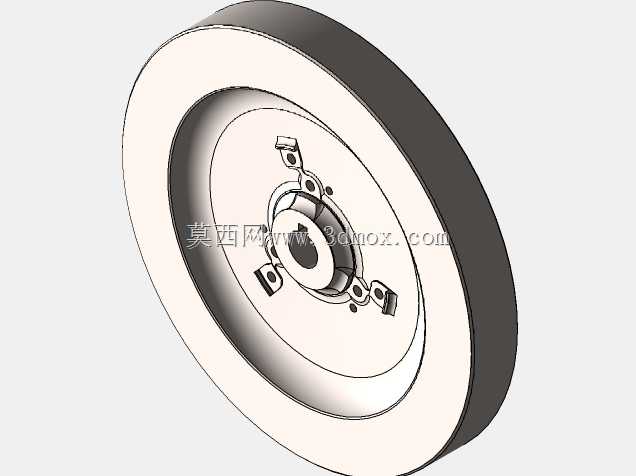

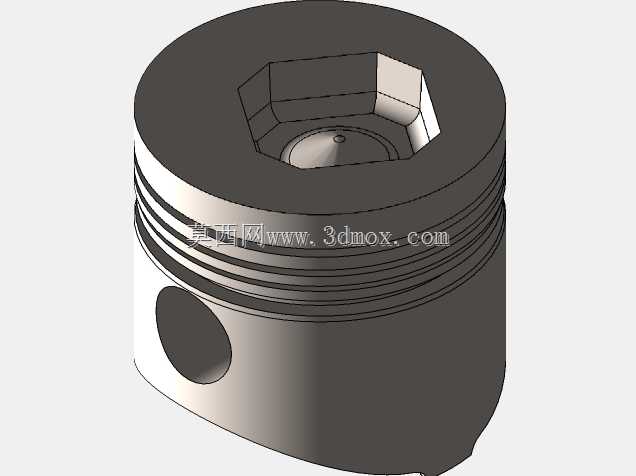

　　活塞环槽的尺寸公差直接影响密封性能与窜气量，建模时特意保留了活塞裙部的型面退让结构，避免热态膨胀后出现卡滞问题。曲柄连杆部分的设计重点在于动平衡校核，曲柄销与主轴颈的平行度公差、连杆大小头的中心距偏差都会直接影响运转振动水平，建模时对连杆杆身采用了变截面工字结构，在保证抗弯抗扭强度的前提下尽可能降低往复运动惯量，减少高速运转时的惯性冲击。飞轮端的安装边界需要匹配后端动力输出接口，端面的定位止口与螺栓孔分布圆尺寸严格对应通用动力输出端的连接标准，飞轮外圆预留了启动齿圈的安装位置，可直接适配电启动机构的装配需求。曲轴主轴颈的支撑位预留了轴承安装位，对应轴承座的安装孔位与箱体的结合面做了贴合处理，保证装配时的同轴度要求。

　　整个机构的运动干涉检查覆盖了全行程状态，活塞在上止点、下止点位置时与曲轴平衡块、连杆大头的间隙都做了预留，避免实际运转过程中出现运动磕碰。这类结构的建模重点不在于外观还原，而在于运动副的配合关系是否符合实际工程逻辑，每个铰接部位的间隙、运动行程的限位都要和实际加工装配的要求匹配，才能为后续的工程分析、样机试制提供可靠的三维数模基础。
