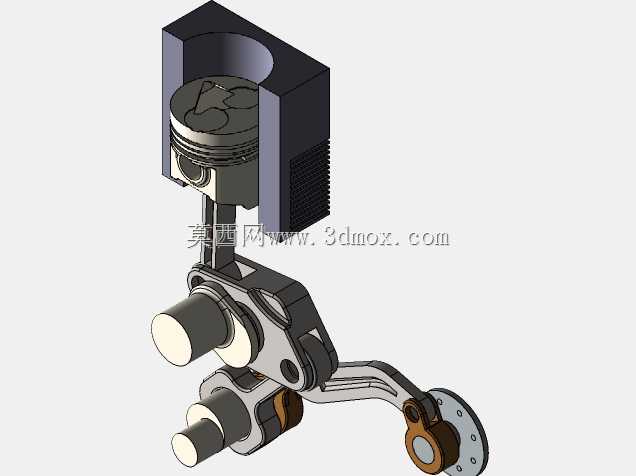

单缸活塞曲柄连杆动力输出结构

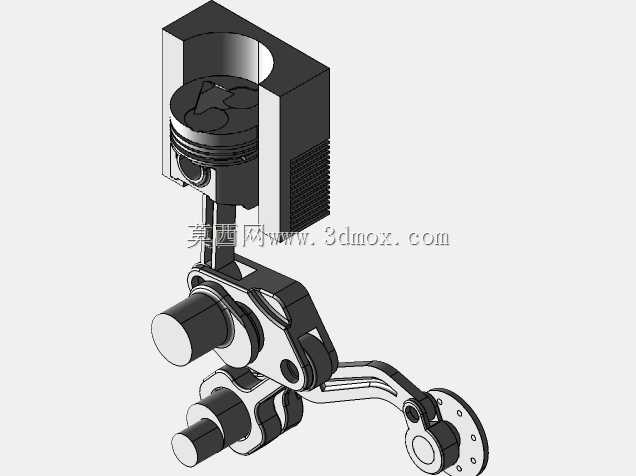

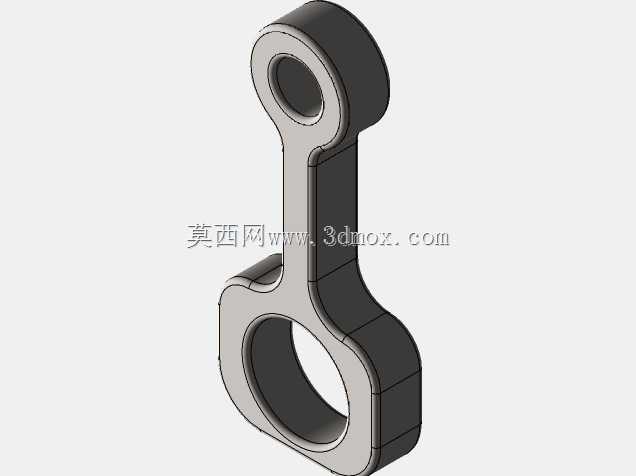

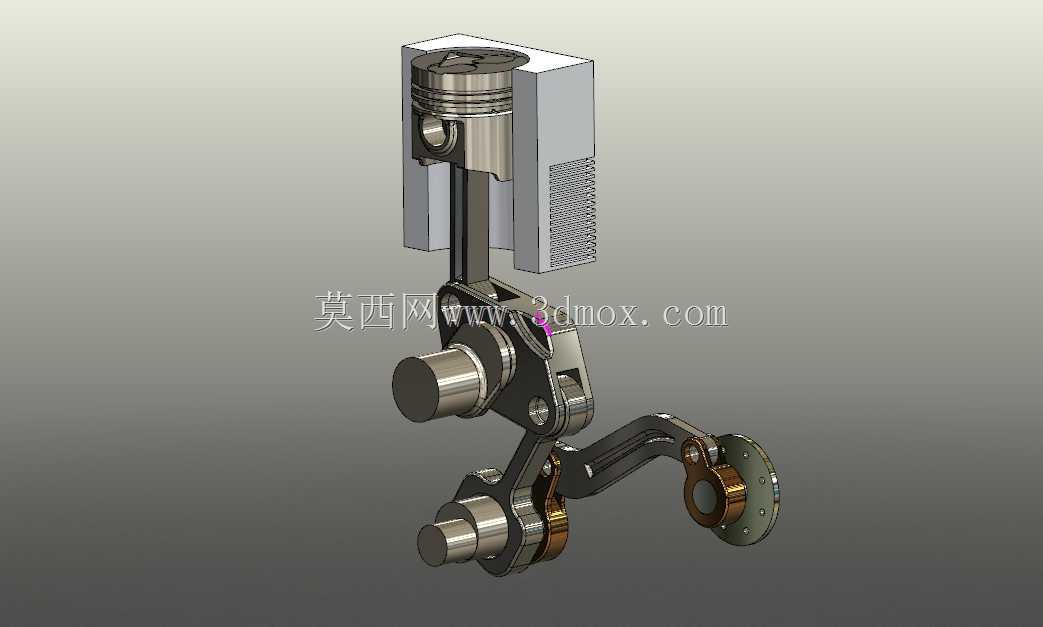

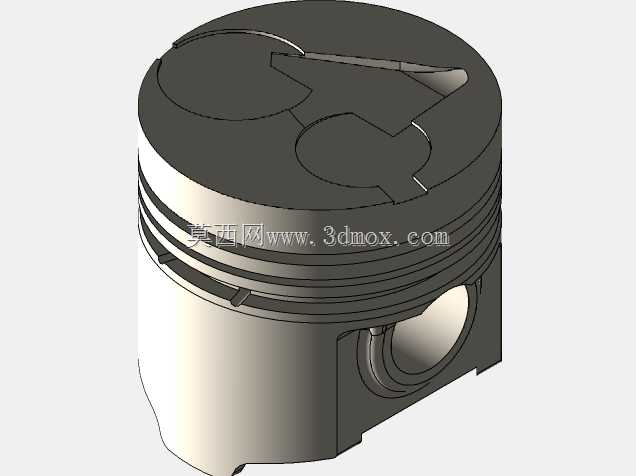

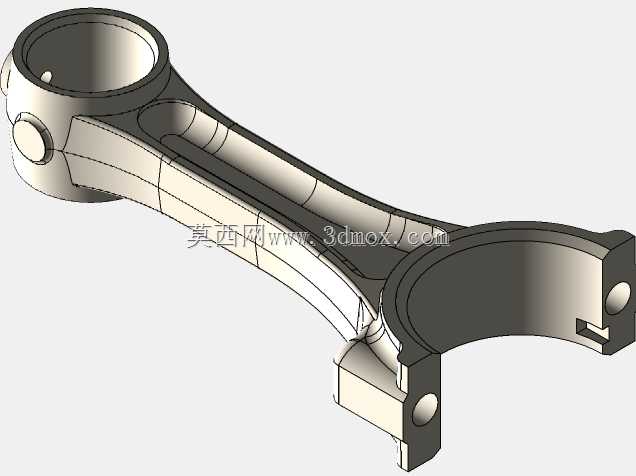

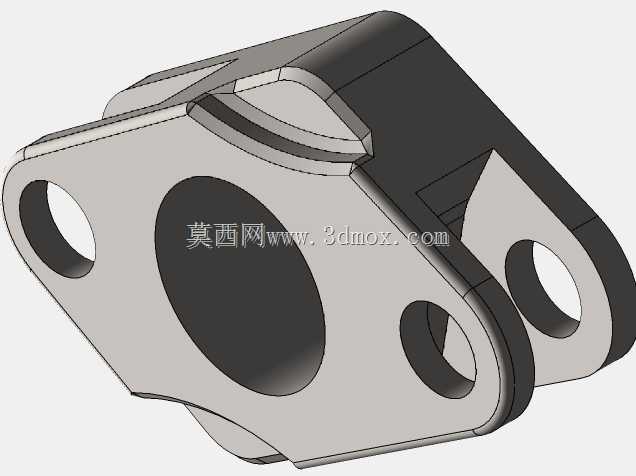

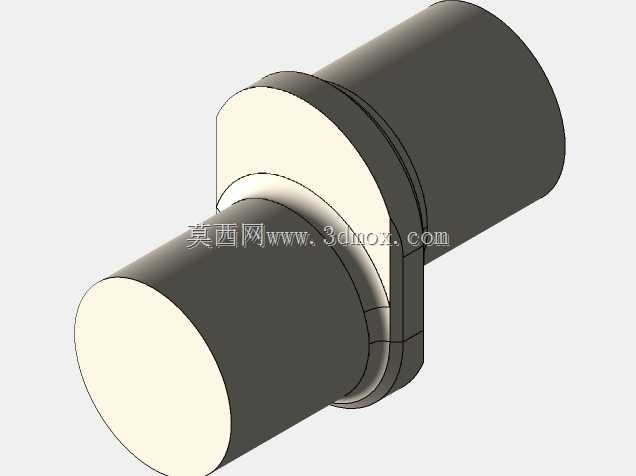

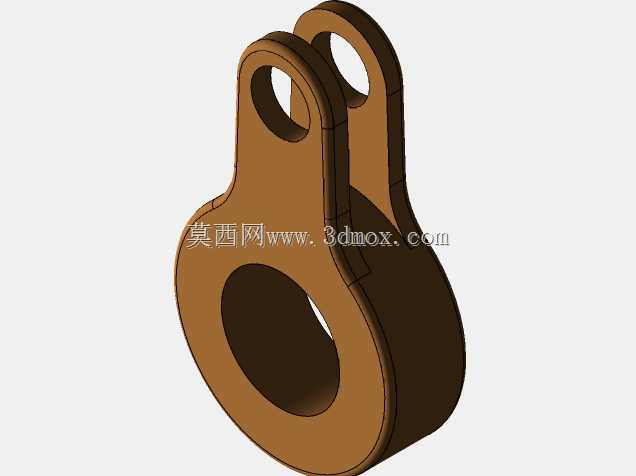

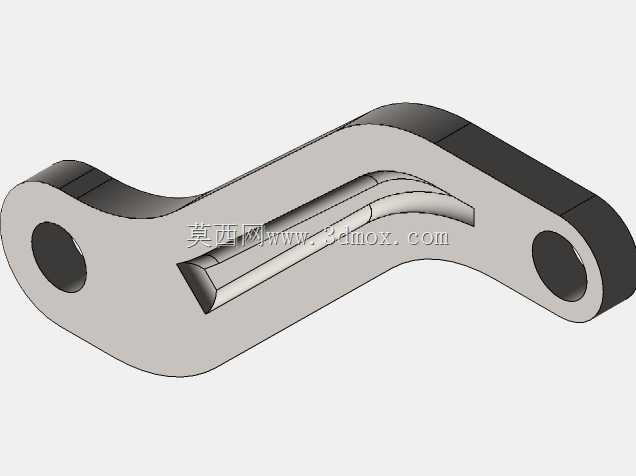

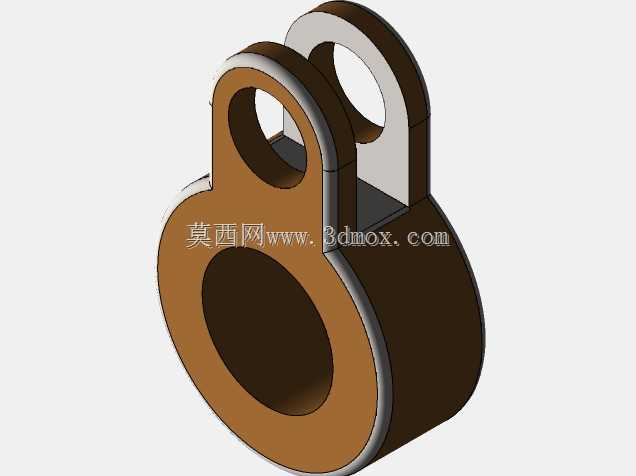

　　这套动力转换结构核心围绕往复直线运动与旋转运动的高效转换设计，常见于小排量通用动力单元、小型应急发电机组、园林作业机械的动力端，也可作为教学演示教具拆解曲柄连杆机构的运动逻辑。从结构布局来看，活塞部分采用圆柱裙部设计，配合两道气环一道油环的安装槽位，裙部预留活塞销孔，通过浮动式活塞销与连杆小头连接，活塞销孔两端预留卡簧槽，避免活塞销工作中轴向窜动刮蹭缸壁。连杆采用变截面工字形杆身，相比等截面圆杆可在保证结构强度的前提下降低往复运动惯量，大头采用剖分式设计，配合轴瓦安装在曲轴曲柄销位置，剖分面采用止口定位，避免螺栓受剪切力，连杆螺栓孔周边做沉台处理，保证螺栓头部安装后不突出杆身轮廓。曲轴部分采用双支撑结构，

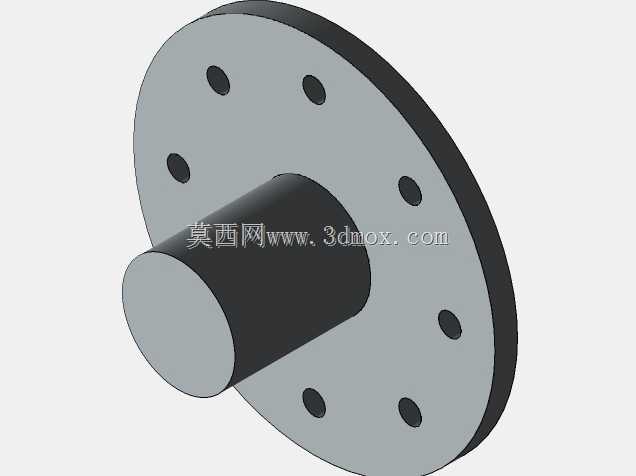

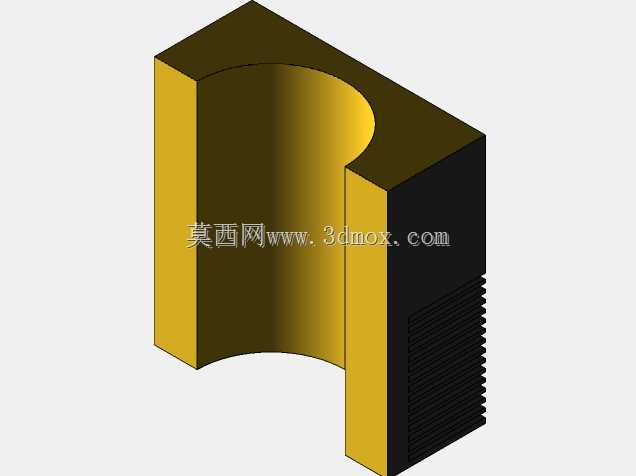

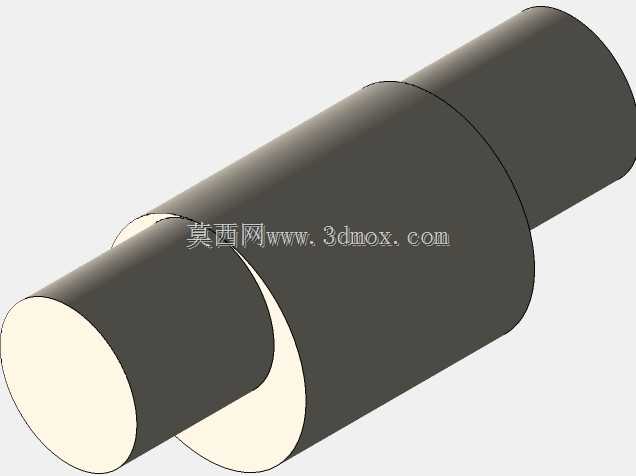

　　两个主轴颈分别布置在曲柄两侧，主轴颈与曲柄销之间的重叠量经过优化，可降低曲轴工作中的弯曲应力，曲轴输出端预留法兰安装位，可直接连接飞轮或者动力输出带轮，自由端预留键槽，可配套安装正时齿轮或者冷却风扇驱动轮。缸体部分采用分体式侧置结构，缸筒内壁做珩磨纹理设计，保证活塞环的密封与润滑效果，缸体侧面预留散热鳍片，适配风冷散热场景，鳍片间距根据空气流通路径做梯度设计，进风侧鳍片间距更大，降低进风阻力，出风侧间距稍小，提升换热效率。安装边界方面，缸体顶部预留缸盖安装螺栓孔，孔位分布采用对称四点布局，可兼容常规小型单缸机的缸盖安装尺寸，曲轴两个主轴颈的中心距与缸体安装面的垂直距离经过校准，保证活塞运动到上止点时的余隙高度符合压缩比设计要求，

　　整套机构的运动包络在横向、纵向、垂向的尺寸都做了干涉校验，连杆摆动到最大角度时与缸筒下沿、曲轴箱内壁都预留了足够安全间隙，不会出现运动剐蹭。设计过程中对各运动副的配合公差做了匹配，活塞与缸筒的间隙按照热膨胀量预留，避免冷机敲缸、热机拉缸，曲轴主轴颈与轴承座的配合采用基孔制过渡配合，保证转动顺滑的同时不会出现径向窜动，整套结构可直接用于小型动力设备的动力端设计参考，也可作为运动仿真的基础模型，验证不同转速下的动平衡表现与受力分布。
