高精度螺旋伞齿轮传动结构设计

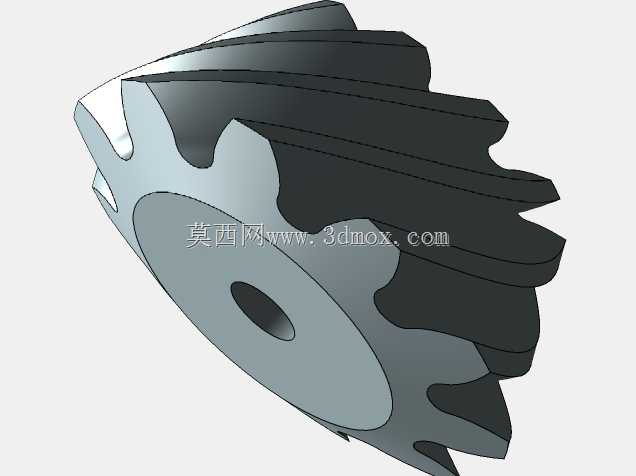

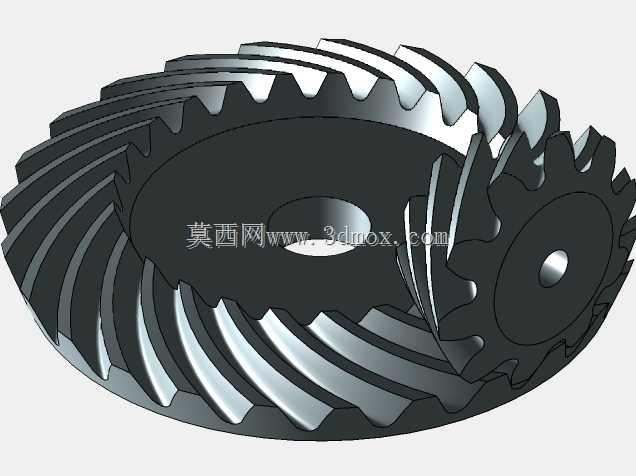

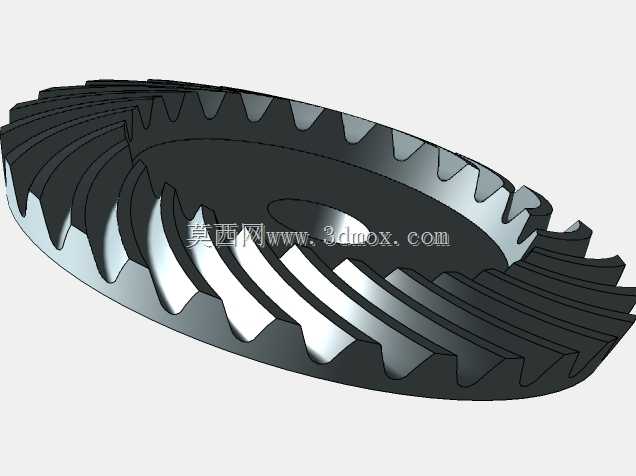

　　这款螺旋伞齿轮的齿形采用空间螺旋曲面成型设计，区别于直齿伞齿轮的瞬时线接触特性，啮合过程中轮齿是逐步进入、逐步退出啮合区域，重合度相较直齿锥齿轮提升40%以上，传动过程中冲击载荷小、运行噪音低，承载能力更强，适合高速重载、需要换向传动的动力传输场景。在实际工程应用中，这类齿轮常被布置在动力输出轴线与从动轴线呈空间相交的传动节点，比如立式加工中心的主轴进给换向机构、农用机械的后桥差速输入端、小型船舶的舷外机动力转向段、工业机器人关节的直角传动模组，都能见到这类螺旋伞齿轮的应用，它可以在紧凑的安装空间内完成90度左右的相交轴动力换向，不需要额外增加中间传动轮组，能有效压缩整套传动机构的整体体积。从设计逻辑来看，

　　这款齿轮的齿向螺旋角经过匹配计算，啮合时轴向分力与径向分力的比例适配常用的圆锥滚子轴承承载范围，安装时不需要额外设计特殊的止推结构来抵消额外轴向力，轮齿的齿厚沿齿宽方向渐变，齿根位置做了圆弧过渡处理，避免应力集中导致的轮齿断裂失效，齿轮中心的定位孔与端面定位台的同轴度公差控制在0.02mm以内，安装时可以通过端面贴合完成轴向定位，配合平键或者花键完成周向扭矩传递，不需要额外设计复杂的定位工装。在安装边界上，这款齿轮的轮毂厚度适配常规的轴承安装间距，齿顶圆的外轮廓不会超出常规减速箱体的内部避让空间，啮合侧隙可以通过调整两相交轴的轴向安装距离来微调，不需要额外加工调整垫片组就能满足不同精度等级的传动需求，

　　齿面的成型精度可以满足中等转速下的平稳传动要求，不需要做额外的齿面修形就能适配通用传动场景的使用需求。在日常设备维护中，这类螺旋伞齿轮的啮合区检查只需要在齿面涂抹红丹粉，转动齿轮观察接触斑点的位置，就能判断安装是否到位，相比弧齿锥齿轮的安装调试难度更低，对装配工人的技术要求更友好，适合批量设备的装配使用，在中小载荷的传动场景下，使用寿命比同模数的直齿伞齿轮提升2倍以上，传动效率可以达到97%以上，动力传输过程中的损耗更小。
