差速器传动总成结构三维设计

　　这套差速器传动总成模型，还原了乘用车辆驱动桥核心差速传动结构的完整装配关系，可直接用于传动系统结构验证、教学演示以及同类型产品的改型设计参考。从实际应用场景来看，这类结构普遍搭载于前置后驱、四驱车型的驱动桥内部，核心作用是在车辆转向或行驶于不平路面时，自动调节两侧驱动轮的转速差，避免轮胎出现滑拖、异常磨损，同时保证动力能够稳定传递至两侧车轮，兼顾直线行驶的稳定性与转向过程的平顺性。

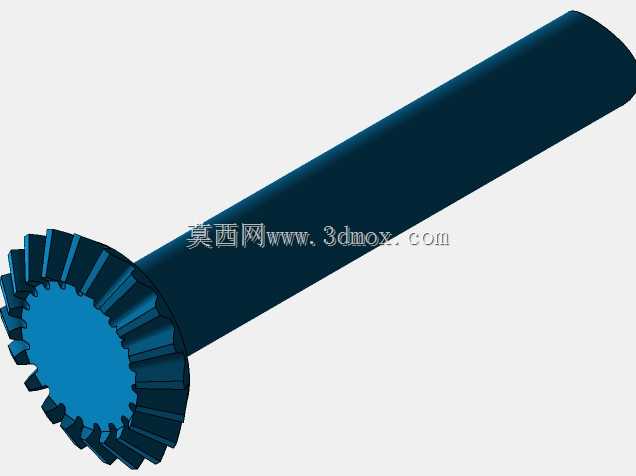

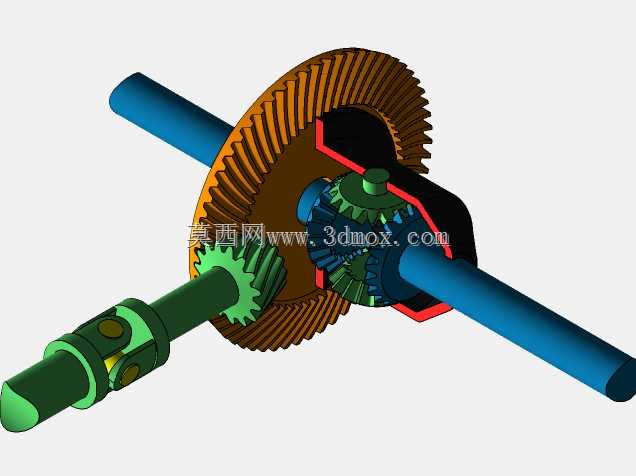

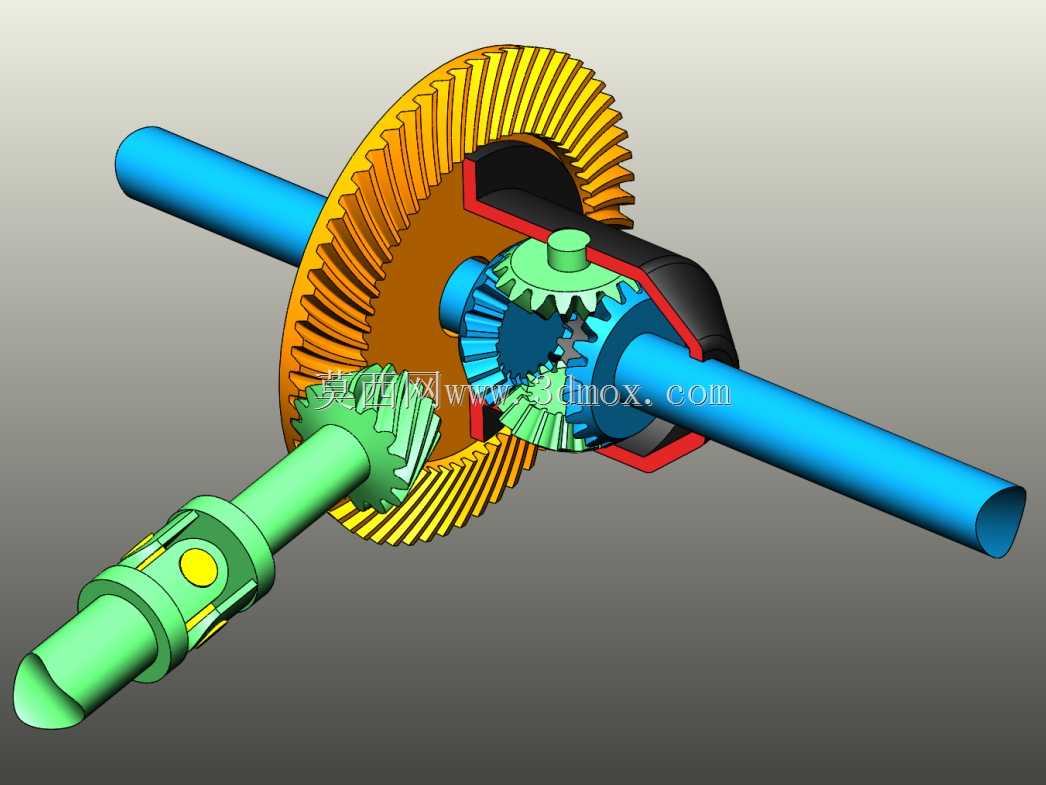

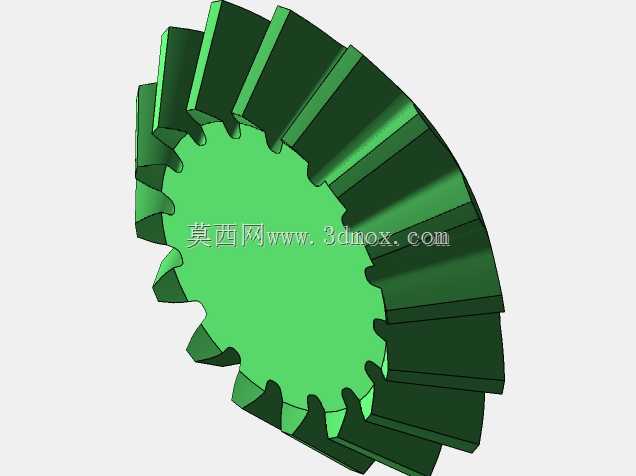

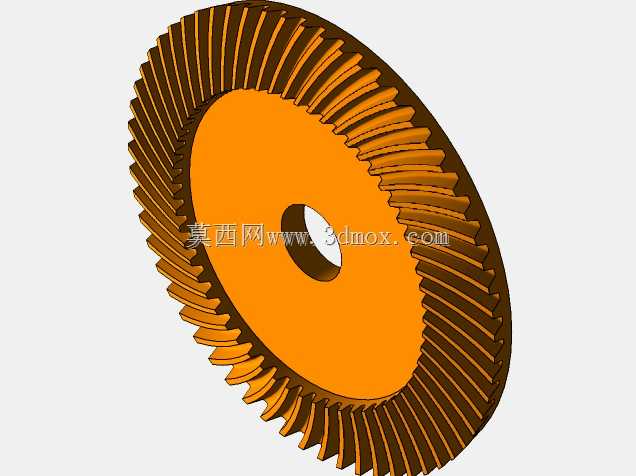

　　从功能特性上看，模型完整呈现了主减速从动锥齿轮、十字轴行星锥齿轮、两侧半轴锥齿轮、差速器壳体、半轴以及带万向节结构的传动轴连接端的全部配合关系：主减速盆齿与差速器壳体刚性连接，动力从输入端传递至主减齿后带动壳体转动，十字轴随壳体同步旋转，行星齿轮既随十字轴做公转运动，又可在两侧半轴轮阻力存在差值时绕十字轴轴颈自转，以此实现两侧半轴的转速差输出。模型中所有齿轮的齿形参数、啮合间隙、装配定位关系都按照实际工程设计标准搭建，行星齿轮与半轴轮的啮合接触面、十字轴与壳体的安装定位槽、半轴与半轴轮的花键配合段都做了精准还原，没有出现结构干涉或者配合关系错位的问题。

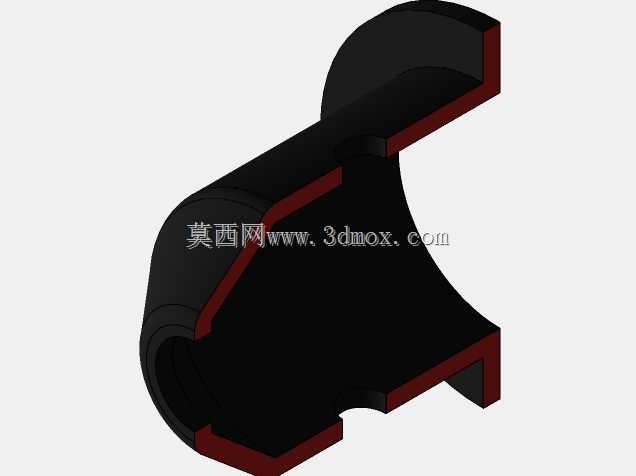

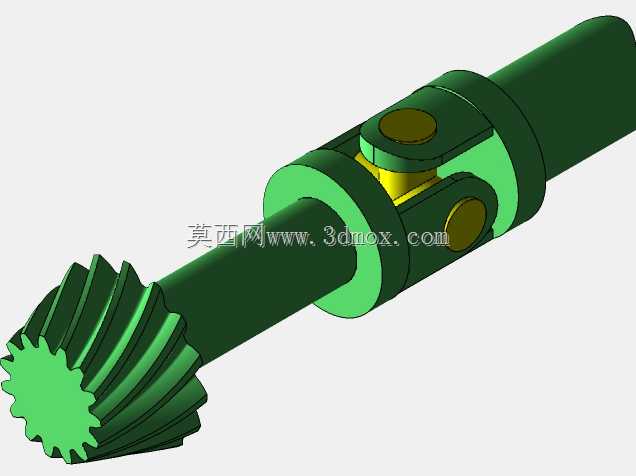

　　设计思路上，这套结构优先保证动力传递的可靠性与差速动作的灵活性，差速器壳体采用剖分式结构设计，方便内部行星齿轮、十字轴、垫片等零件的装配与后期维护；输入端传动轴设置的十字轴万向节结构，能够补偿动力输入端与驱动桥之间的安装角度偏差，适配车辆行驶过程中悬架跳动带来的相对位移，避免传动系统出现卡滞或附加载荷。从安装边界来看，模型预留了主减速器主动齿轮的安装对接位置，两侧半轴的伸出长度、万向节的摆动角度范围、主减盆齿的外径尺寸都符合常规紧凑型乘用车辆的驱动桥布置空间要求，差速器壳体两端的轴承安装位尺寸也匹配常用的圆锥滚子轴承规格，设计人员在进行整车传动系统布置时，可以直接参考该模型的尺寸边界进行周边部件的空间校核，避免出现安装间隙不足、运动干涉等问题。

　　在结构细节处理上，模型还原了齿轮啮合处的润滑通道预留位置、差速器壳体上的减重工艺孔、半轴与轮毂连接端的配合结构，所有零件的装配约束都按照实际装配逻辑设置，可直接用于运动仿真验证，模拟不同转速差下的齿轮传动状态，帮助设计人员直观理解差速器的工作原理，也可作为同类型产品轻量化设计、强度校核的基础模型使用。
