90吨级起重机重型吊钩组三维设计

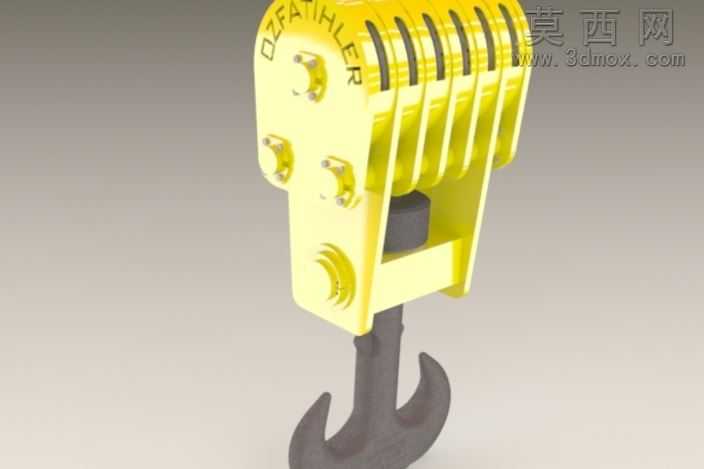

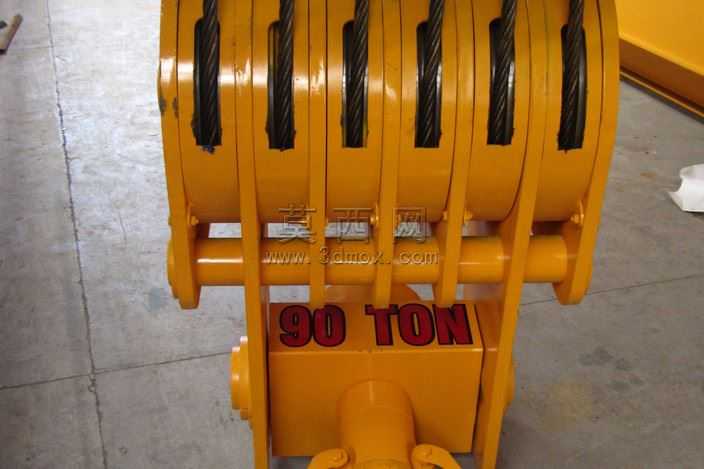

本模型为90吨额定载荷的起重机重型吊钩组三维设计作品，建模过程严格参照起重机械行业设计规范完成整体结构搭建。建模阶段首先完成核心受力部件的参数化构建：针对多片式起重滑轮组，逐一还原每片滑轮的绳槽曲率、轮缘厚度、中心轴孔配合公差，精准匹配起重钢丝绳的穿绕排布逻辑，还原多滑轮协同承载的受力结构特征；滑轮组下方的夹架结构按照等强度设计原则建模，还原两侧夹板的加强筋布局、轴销安装孔位、连接耳板的倒角过渡细节，确保夹架结构既满足重载承载的强度要求，又兼顾整体减重的设计需求。吊钩主体部分建模还原了钩头的抛物线型钩身曲线、钩尖的防脱卡槽结构、钩颈与横梁的螺纹连接配合结构，同时还原了吊钩横梁的轴肩定位、推力轴承安装位、挡板固定槽等细节结构，完整呈现吊钩可绕横梁自由转动的功能结构。材质渲染阶段针对不同部件匹配对应工业材质：滑轮组与夹架外壳采用工程起重设备常用的亮黄色警示涂装材质，还原漆面的哑光金属质感与轻微工业使用痕迹；内部穿绕的钢丝绳还原多股钢丝绞合的纹理结构与深灰色金属质感；钩头部分采用高强度合金钢的深色金属材质，突出核心受力部件的厚重质感；标识区域还原“90 TON”的红色载荷标识，还原工业现场的真实视觉效果。设计过程中充分考虑各活动部件的装配干涉校验，确保滑轮转动、吊钩旋转等运动结构无装配冲突，各连接轴销、紧固件的位置与尺寸完全匹配实际装配逻辑，整体模型结构完整、细节还原度高，可用于起重机械结构教学、吊装方案可视化演示、重型吊具设计参考等场景。
