立式管材定长切割自动化设备结构

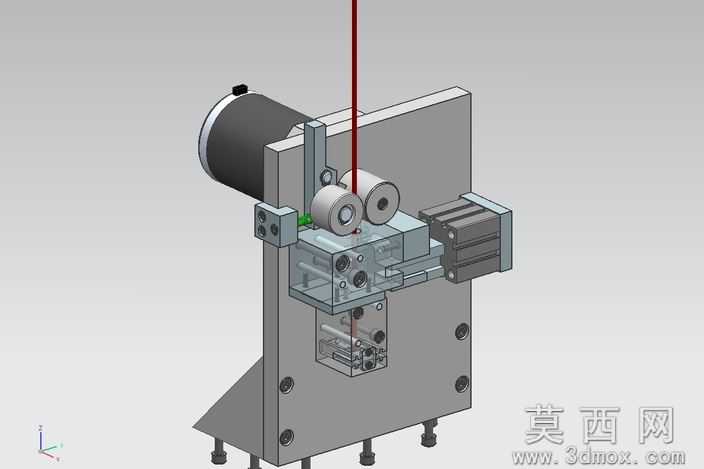

本模型为立式管材定长切割设备的三维结构设计，整体采用立板承载式布局，通过三维建模软件完成全零件参数化建模与整机装配校验，建模过程中对各运动部件做了干涉检查，确保各机构动作路径无碰撞，可直观呈现设备的完整运行逻辑。模型主体以哑光银灰色金属材质模拟设备安装立板、裁切模组基座、送料滚轮支架等结构件，还原冷轧钢板加工件的表面质感；驱动电机部分采用黑色哑光材质模拟电机外壳，搭配银灰色金属端盖还原电机真实外观；送料滚轮、裁切刀具等执行部件采用亮面金属材质，还原加工件的光洁表面特性；气动驱动部件还原气缸的金属缸筒与端盖质感，各紧固件均按标准件参数建模，还原螺丝、定位销的真实结构细节。结构设计上，设备上部设置双滚轮送料机构，通过滚轮夹持管材实现稳定送料，配合外置控制器与程序即可实现精准定长送料，满足不同长度管材的裁切需求；送料路径下方设置裁切执行模组，集成刀具进给与管材压紧结构，裁切前可通过压紧结构固定管材位置，避免裁切过程中管材移位导致切口不齐；侧部配置气动驱动组件，为裁切动作提供稳定的动力输出，整体结构紧凑，安装立板底部设置支撑脚与可调脚垫，可保证设备运行时的稳定性。设计思路围绕小型化管材裁切场景展开，将送料、压紧、裁切功能集成在单块立板上，减少设备整体占用空间，各功能模组采用模块化设计，便于后续根据管材规格更换对应滚轮、刀具配件，拓展设备的适用范围；建模过程中对各零件的装配公差做了模拟预留，确保实际加工装配时各活动部件动作顺畅，无卡滞风险，模型可直接用于设备方案展示、结构优化参考，也可作为自动化管材加工设备的设计原型，添加对应的控制程序与驱动接线即可落地为实用的小型切管设备，适配塑料软管、小型金属薄壁管等多种管材的定长裁切加工需求。
