GX16四芯圆形航空电源连接插头

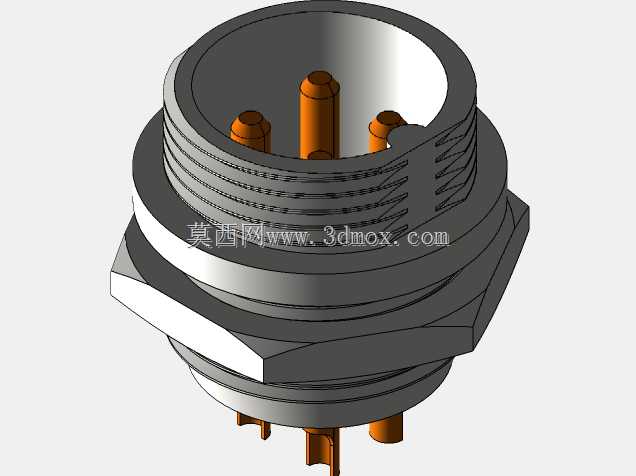

　　这款GX16规格的四芯圆形电源插头，是工业电气连接场景中应用十分广泛的面板式接插部件，常见于小型机电设备、通讯终端、检测仪器、低压电控回路的电源与信号接驳场景，承担着回路导通、接插限位、面板固定的核心作用。从结构设计来看，该插头采用前装式面板安装结构，中部带六角锁紧法兰，安装时可从面板外侧穿入预制安装孔，通过配套螺母从面板背侧锁紧固定，六角结构可在拧紧过程中提供扳手受力位，避免安装时插头跟转损伤接线端。插头外侧设置有标准外螺纹段，用于和配套插座的内螺纹旋合锁紧，接插后螺纹副可提供足够的连接保持力，在存在小幅振动的设备运行场景下也不会出现松脱断电的问题。插针部分采用四根等径铜质插针，呈中心对称排布，

　　中心插针与周边三根插针形成稳定的接触结构，插针根部做了台阶限位设计，装配时可精准卡入绝缘基座的定位孔内，避免插针受插拔力出现歪斜、退针的问题。绝缘基座采用耐温绝缘材质，将金属插针与金属外壳完全隔离，爬电距离满足低压电气回路的绝缘要求，可避免不同针脚之间出现拉弧、短路的风险。插头尾部预留了接线引脚，引脚伸出长度适配常规冷压端子压接或者直接焊线的工艺需求，引脚间距足够，接线后不会出现线间触碰短路的问题。外壳采用金属车削加工成型，表面做了防锈处理，既可以提供足够的结构强度，抵御接插过程中的磕碰损伤，也能形成连续的屏蔽层，在传输弱信号时可降低外界电磁干扰对回路的影响。在安装边界上，该插头的面板开孔直径适配16mm规格，

　　六角法兰的对边尺寸可覆盖开孔周边的面板区域，安装后法兰与面板贴合紧密，可阻挡少量粉尘、溅水从安装缝隙进入设备内部，满足常规工业场景的防护需求。设计过程中，插合面的导向结构做了对位缺口，接插时只有对位准确才能完全旋合，可避免错插、反插导致的针脚弯折、回路接反问题，螺纹段的螺距选取兼顾了锁紧效率与连接强度，仅需旋转少量圈数即可完成锁紧操作，日常维护拆装十分便捷。
