SC63X100标准气缸气动执行元件结构

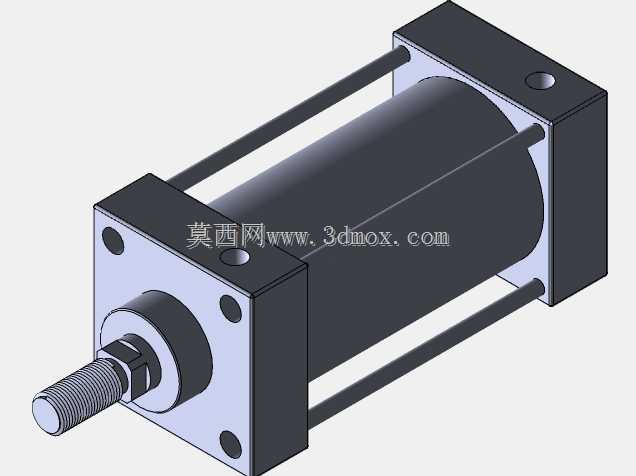

　　在气动系统的常规布局里，这类缸径63mm、行程100mm的标准气缸是气动回路里最常见的直线执行部件，从轻工包装线的工件推料、夹具压紧，到自动化专机的工位顶升、挡料限位，再到小型加工设备的工装夹紧动作，都能见到同规格气缸的应用场景。不同于薄型气缸的紧凑安装设计，这款拉杆式标准气缸的结构设计预留了足够的受力冗余，前后端盖通过四根对称布置的拉杆完成锁紧固定，缸筒采用硬质氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能保证活塞往复运动时的密封件磨损量维持在较低水平，延长整套元件的使用寿命。从安装边界来看，气缸前端盖采用方形法兰安装结构，端面上预留了四个对称的通孔安装位，可直接通过螺栓固定在设备安装板上，

　　不需要额外配置安装附件，也可根据实际布局需求搭配脚架、耳轴等附件完成不同形式的安装固定。活塞杆采用调质处理的45号钢材质，表面做了硬铬镀层处理，既提升了表面硬度抵御外部磕碰划伤，也能降低活塞杆与前端盖导向套之间的摩擦阻力，杆端加工有标准外螺纹，可配套浮动接头、连接叉等附件与负载端完成连接，抵消安装过程中产生的微小同轴度误差，避免活塞杆承受额外径向力导致密封件过早磨损。设计这款气缸的三维结构时，需要重点匹配活塞与缸筒的配合间隙，前后端盖的密封槽尺寸要与选用的O型圈、防尘圈规格完全对应，导向套的长度要满足活塞杆伸出全行程时的支撑刚度要求，避免长行程动作时活塞杆出现下垂偏摆。气缸的进出气口布置在后端盖与前端盖的对应位置，

　　气口螺纹采用标准管螺纹规格，可直接匹配常规气动接头，不需要额外做转接处理。在实际设备选型过程中，这个规格的气缸输出推力在0.5MPa工作压力下可以达到近150公斤，足够应对绝大多数常规压紧、推料、顶升的负载需求，拉杆式的结构也方便后期维护时拆解更换密封件，相比一体成型的气缸，后期维护成本更低，适合在车间环境相对复杂、设备维护频次较高的生产场景中使用。建模过程中需要注意各零件的装配干涉检查，尤其是活塞运动到行程两端时，要确认与端盖之间留有合理的缓冲间隙，避免硬碰撞产生的冲击损坏部件，同时要保证四根拉杆的预紧力一致，避免缸筒受力不均导致的漏气问题。
