四缸发动机排气歧管结构设计

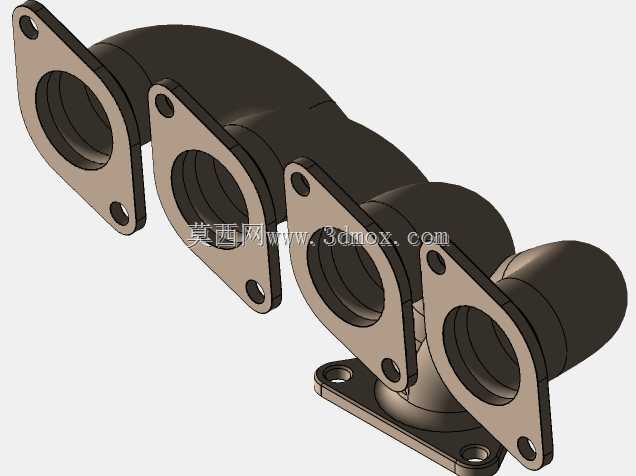

　　这款排气歧管是直列四缸内燃机排气系统的核心导流部件，主要应用于小排量乘用车、非道路通用动力机械的四冲程汽油或柴油发动机上，承担着将四个气缸燃烧后产生的高温废气有序汇集、导出至排气后处理装置的核心作用，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性。从结构布局来看，该歧管采用四支路逐步汇合的流道设计，四个进气法兰分别对应发动机缸盖的四个排气口位置，每个法兰面都加工有两个螺栓过孔，安装时通过耐高温密封垫片与缸盖排气侧端面紧密贴合，避免高温高压废气泄漏；法兰的安装孔位间距、端面平面度都严格匹配对应机型的缸盖接口尺寸，安装边界完全适配缸盖排气侧的凸台结构，不会与周边的缸盖螺栓、冷却管路、线束支架产生干涉。

　　流道部分采用渐变式的截面设计，从每个气缸进气口处的圆形截面逐步过渡到汇合后的总管圆形截面，流道内壁做了顺滑的圆弧过渡处理，没有突兀的折角或截面突变，能够有效降低排气气流的沿程阻力，减少各缸排气之间的相互干扰，避免出现排气倒灌的问题，这对于提升发动机充气效率、优化低速扭矩输出有明显的正向作用。歧管的安装固定除了四个进气侧法兰之外，在总管侧下方还设计了一个带安装孔的固定支脚，用于与发动机缸体或排气侧支架连接，分担排气系统的重量载荷，避免车辆运行过程中歧管长期受振动冲击出现法兰面开裂、螺栓松动的故障。设计过程中充分考虑了高温工况下的热膨胀变形问题，四个支路的长度做了差异化匹配，既兼顾了各缸排气脉冲的利用效率，也预留了足够的热变形补偿空间，

　　避免热应力集中导致的歧管开裂。这类歧管一般采用高硅钼球墨铸铁或者耐高温铸钢材质铸造而成，法兰面经过铣削加工保证平面度要求，流道内壁经过抛丸处理降低气流阻力，能够长期耐受800℃以上的持续排气高温，适配自然吸气或低增压比的四缸发动机使用场景，在结构设计时也充分考虑了铸造工艺的拔模角度、壁厚均匀性要求，最小壁厚控制在4mm左右，既保证了结构强度，也控制了整体重量，不会给发动机增加过多的额外载荷。
