25mm规格箱式直线滑动轴承枕座结构

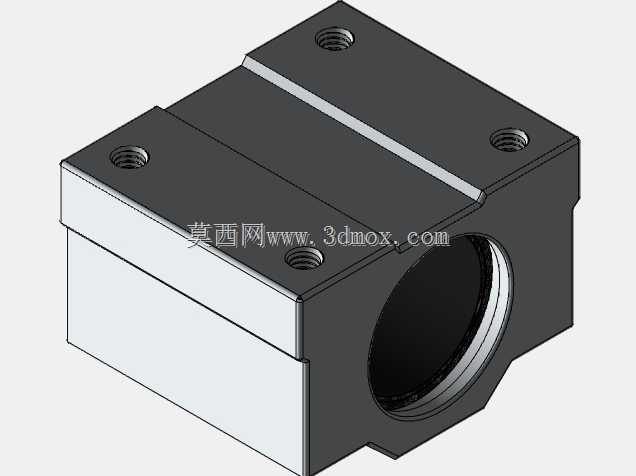

　　这款25mm规格的箱式直线滑动枕座，是直线传动导向系统里的基础支撑部件，日常在自动化输送线、小型工装滑台、包装设备进给机构、检测设备位移平台里都能见到它的身影，核心作用是给配套的光轴提供稳定的滑动支撑，约束光轴的径向窜动，保证轴上搭载的作业部件能沿着既定直线轨迹平稳往复运动，不会因为径向受力偏移出现卡滞、磨损加剧的问题。从结构设计来看，整体采用分体式箱型结构，主体分为上下两个夹持部分，中间的通孔是光轴穿装位，通孔内壁预留了直线轴承的安装限位台阶，能保证轴承装入后和座体的同轴度，避免装配后出现轴与座不同心导致的滑动阻力骤增问题。座体上方的四个安装螺纹孔是沉孔设计，装配时螺栓拧入后不会突出座体上表面，不会和上方搭载的滑台板产生干涉，

　　四个孔的孔位间距经过严格校核，适配行业内通用的25mm箱式单元安装孔距，不用额外改孔就能直接替换同规格的标准件，降低设备改造的适配成本。设计时特意在座体的通孔两侧做了局部切边处理，一方面是减少不必要的材料冗余，降低座体整体重量，另一方面切边形成的平面可以作为装配定位基准，安装时靠紧设备机架的定位面就能快速找正座体的安装方向，不用反复调整同轴度。安装边界方面，这款枕座适配直径25mm的标准直线光轴，座体整体宽度、高度都控制在通用安装尺寸范围内，底部的安装基面做了精铣处理，平面度控制在合理公差范围内，装配后能和安装面完全贴合，不会出现局部悬空导致的受力变形问题。实际使用中，这类枕座通常成对布置在滑台的两端，

　　共同支撑光轴形成稳定的导向跨度，座体本身的刚性足够承受常规工况下的径向载荷，不管是水平安装的滑台还是垂直布置的升降导向结构，都能提供稳定的支撑效果，内部装入标准直线轴承后，光轴滑动时的摩擦阻力小，长时间运行也不会出现明显的磨损旷量，能有效提升整套导向机构的使用寿命。在做结构选型时，只需要确认光轴直径、安装孔位间距和设备的安装空间是否匹配，不需要额外做结构修改就能直接集成到设备里，对于非标设备设计人员来说，能大幅缩短导向机构的设计周期，不用从零开始设计座体结构，直接调用标准结构就能完成整套导向单元的搭建。
