工业用卧式交流异步电机三维结构

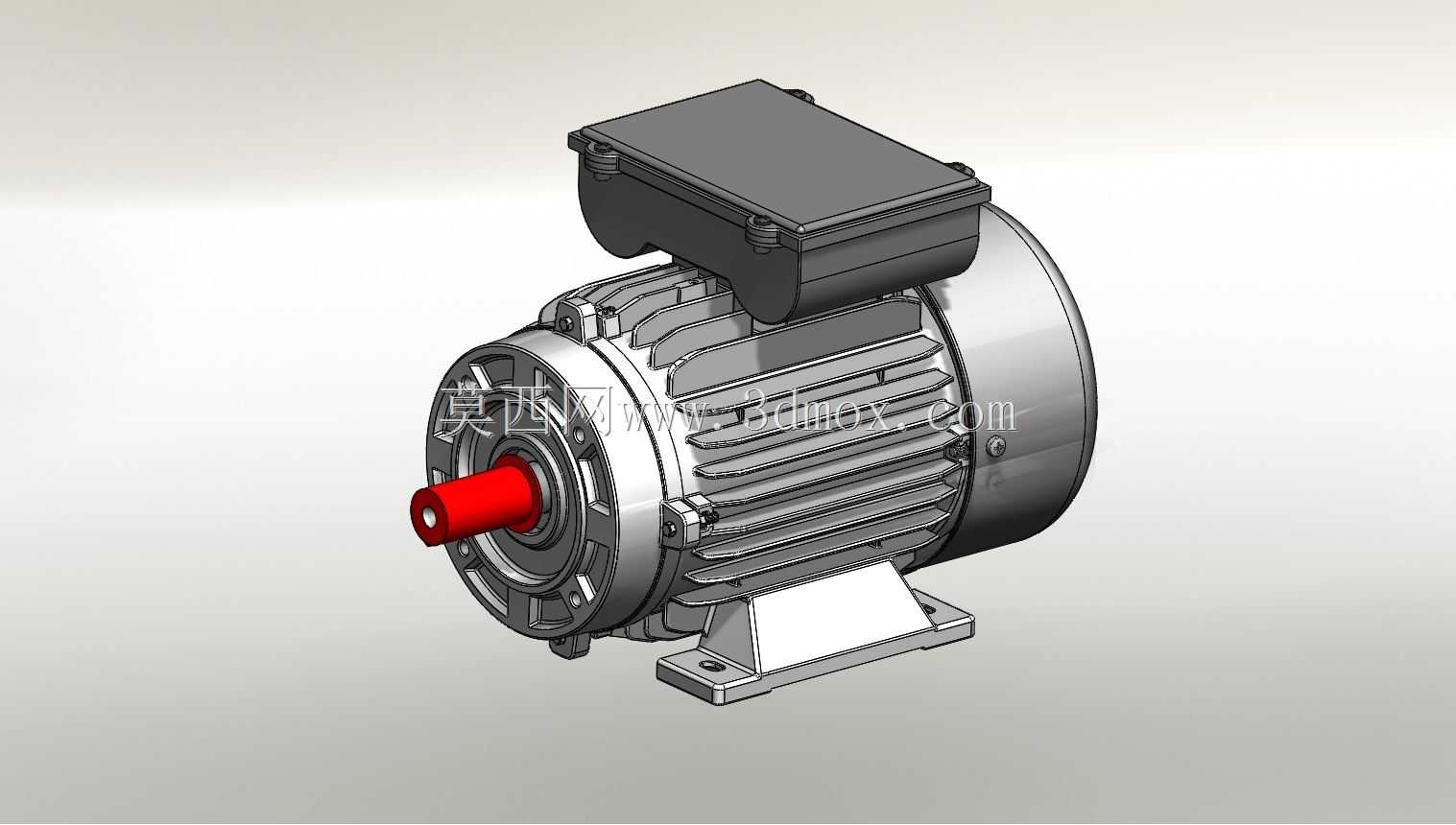

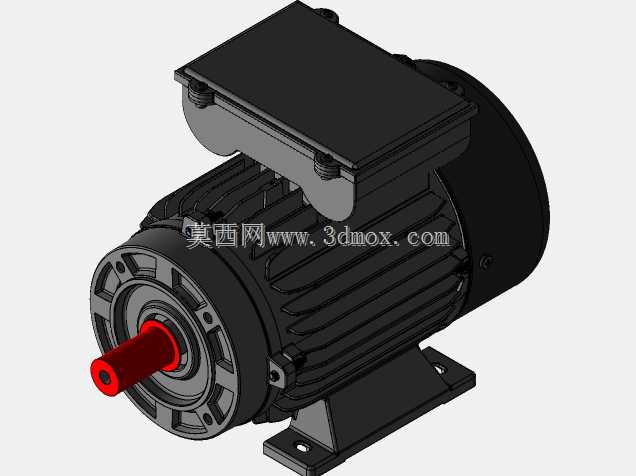

　　这款卧式交流电机的三维结构完整还原了工业量产机型的全部细节，从实际选型应用角度出发，可覆盖轻工输送、机床辅机、小型风机水泵等多数常规工业驱动场景，作为设备核心动力输出部件，其结构设计直接决定了配套设备的安装适配性与运行可靠性。模型完整呈现了电机的定子壳体散热筋结构，沿机壳周向均匀分布的平行散热筋，在建模时严格遵循实际压铸工艺的拔模角度与筋厚比例，既保证壳体结构强度，也能在电机连续运行时通过增大散热面积带走绕组产生的热量，避免温升过高影响绝缘寿命。顶部的接线盒结构做了独立分件设计，盒体与机壳的连接螺栓、盒盖密封止口都有完整还原，实际应用中接线盒可实现电源进线的密封防护，防止粉尘、水汽侵入接线端子造成短路故障，

　　进线口的预留位置也符合常规工业布线的操作空间要求。输出端采用B14法兰安装结构搭配伸出式轴头，轴头做了标准键槽特征，实际装配时可通过平键传递扭矩，连接联轴器、带轮或者减速机输入轴，法兰端的止口尺寸、安装孔位分布都遵循通用工业电机的安装规范，可直接适配多数标准安装座，无需额外做转接件设计。底部的卧式安装脚座与机壳为一体化压铸结构，脚座上的长条形安装孔预留了安装调整余量，实际现场安装时可小幅调整电机轴向位置，方便张紧同步带或者调整联轴器同轴度，脚座的底面做了平面度特征还原，保证安装后电机轴与被驱动部件的同轴度，避免运行时产生额外径向载荷损坏轴承。模型的端盖部分区分了前端盖与后端盖，端盖上的轴承室位置、紧固螺栓分布都做了准确建模，

　　实际结构中两端轴承分别支撑转子输出轴与非输出端，保证转子转动时的同轴度，后端盖预留的风罩位置可加装散热风叶，在转子转动时带动空气沿散热筋轴向流动，强化散热效果。从设计思路上看，整个模型的分件逻辑完全贴合实际电机的装配流程，从定子组件、转子组件、端盖、接线盒、安装脚到紧固件都有独立的结构特征，没有做一体化简化处理，结构设计人员可以直接参考该模型完成配套设备的安装位设计，核对安装边界尺寸，避免出现安装干涉、维护空间不足的问题；做设备三维布局时，也可以直接调用该模型完成动力单元的排布，确认轴高、轴伸长度、接线盒操作空间、安装孔位等关键尺寸，减少前期选型核对的重复工作量。
