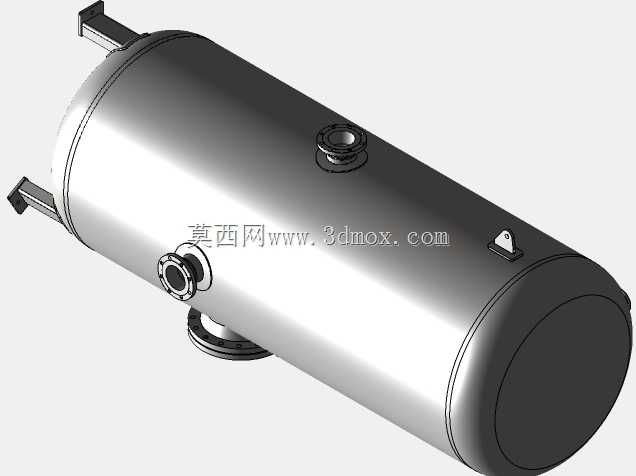

5立方立式ASME标准承压储液罐体设计

　　这款立式承压罐体的设计完全遵循ASME VIII div.1规范要求，核心参数匹配10barg工作压力、65℃工作温度的工况，主体材料选用P355NL低合金压力容器钢，兼顾常温承压性能与低温韧性，适配多数工业流体存储的介质兼容性要求。从应用场景来看，这类5立方容积的立式承压罐常部署在中小型化工生产工段、压缩空气后处理系统、工业供水稳压回路或是小型蒸汽换热配套系统中，相比卧式同容积罐体，立式结构的占地面积更小，对车间平面空间的利用率更高，尤其适合场地紧凑的改扩建项目。设计阶段首先做了容积校核，筒体段的内径与直段高度经过反复迭代，在保证5立方有效容积的前提下，尽量压缩整体高度，避免罐体过高带来的风载、地震载荷计算冗余，

　　同时降低支腿的承载设计难度。罐体底部采用三支点支腿结构，支腿的安装孔位、伸出长度都做了标准化适配，安装时只需匹配预埋地脚螺栓的位置即可完成就位，支腿与下封头的连接位置做了局部应力补强，避免满液状态下支腿连接处出现应力集中。罐体侧面的人孔组件采用带颈法兰结构，人孔盖的螺栓排布、密封面形式都符合承压设备规范，方便后期检修人员进入罐体内部做清洁、探伤或是附件更换。罐体侧壁还预留了多组工艺接管接口，分别对应介质进出、压力检测、温度检测、安全泄放的功能，接口的位置排布充分考虑了现场配管的操作空间，避免接管之间出现安装干涉，也给后期阀门、仪表的安装预留了足够的操作距离。上封头采用标准椭圆形封头，受力均匀，成型难度低，

　　相比碟形封头在同等压力下的壁厚冗余更合理，能有效控制罐体整体重量。建模过程中所有焊接结构都做了细节还原，包括接管与筒体的角焊缝、支腿与封头的连接焊缝、人孔法兰与筒体的对接焊缝，方便后续做有限元应力分析时直接导入模型，不用再额外处理焊缝细节。整体外形的最大外径、总高度都控制在常规运输尺寸边界内，不需要做分体运输，出厂前完成整体水压试验后即可直接发往现场吊装就位，大幅减少现场安装的工作量。
