5立方卧式ASME标准承压储液罐体结构

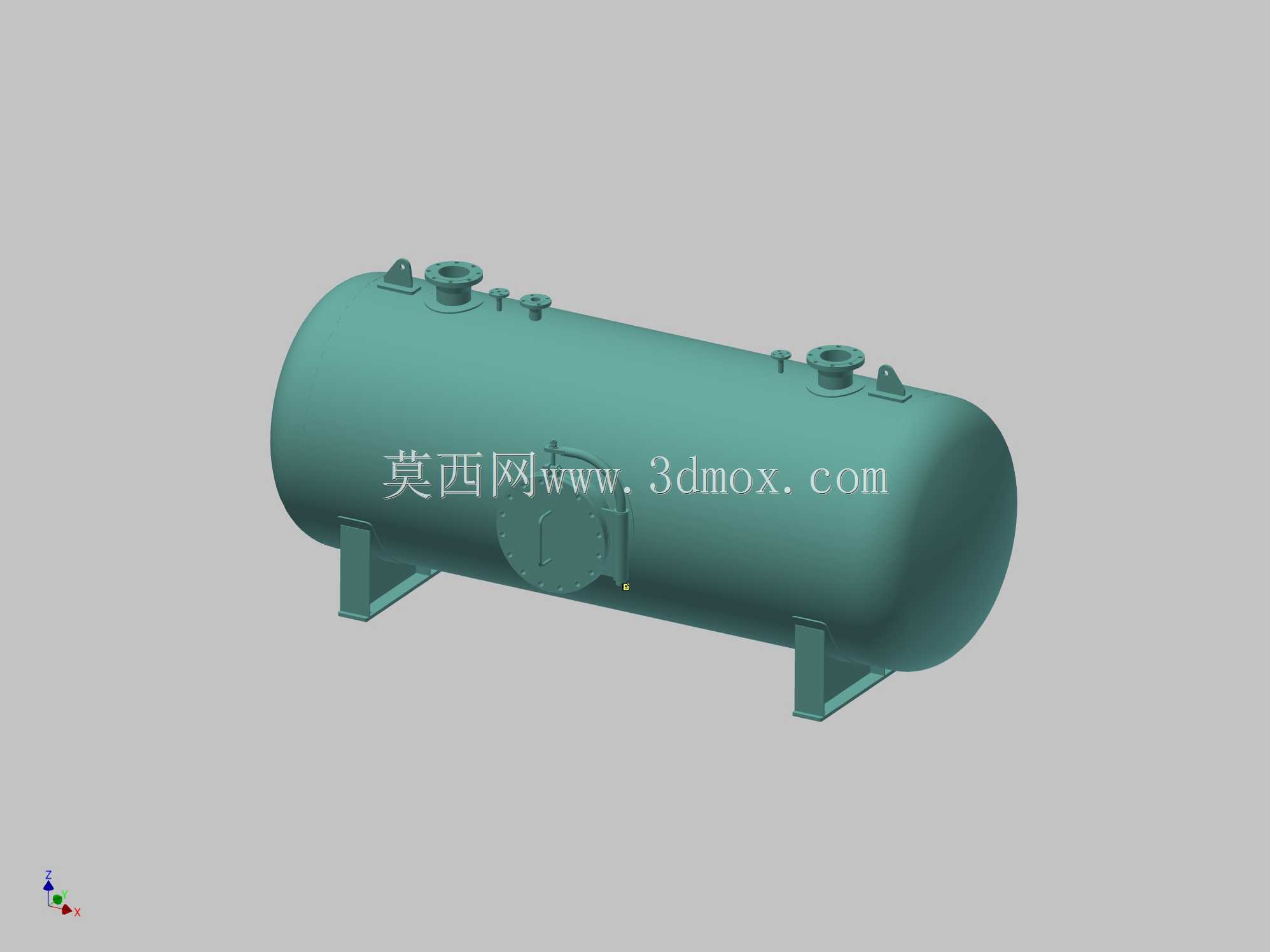

　　这款卧式承压储液罐体的三维结构，完全遵循ASME VIII div.1规范的设计逻辑搭建，核心面向中小规模工业流体存储、工艺缓冲的应用场景，常见于精细化工、食品饮料加工、中小型燃气调压站、制药纯化水存储等工况，可在10barg工作压力、65摄氏度介质温度下稳定承载P355NL材质适配的中性流体、低压工艺气体等介质。从结构设计思路来看，卧式布局的选型本身就是为了适配厂房高度受限的安装场景，相比立式同容积储罐，卧式罐体的重心更低，配套鞍式支座的受力分布更均匀，不需要做过高的基础承重设计，现场安装时的吊装难度也大幅降低，尤其适合旧厂房改造、车间内部设备扩容这类没有预留高空间安装条件的项目。罐体主体采用等直径圆筒加两端标准椭圆形封头的结构，

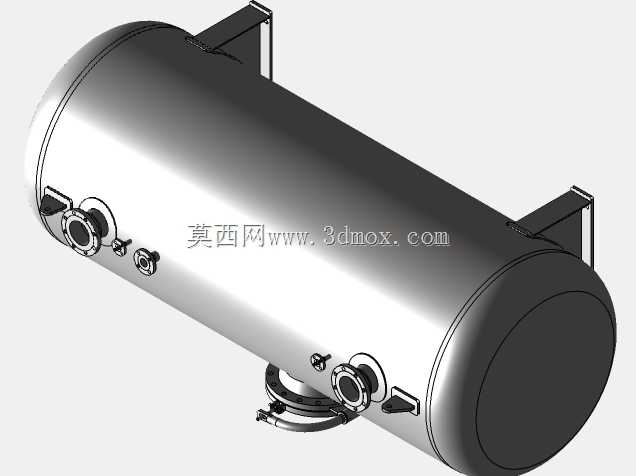

　　椭圆封头的长短轴比例严格匹配规范要求，能有效降低封头与筒体连接位置的边缘应力集中，避免长期承压运行下的焊缝疲劳风险。筒体上的接口布局完全贴合实际工艺配管需求，顶部设置的小口径接口可用于安装压力表、安全阀、放空阀这类安全附件与排气管路，侧部偏下位置的接口分别对接进料、出料、回流工艺管线，底部的大口径法兰接口专门用于排污与检修清罐，所有接口的伸出长度、法兰密封面形式都预留了现场配管的操作空间，不会出现阀门安装后与支座、筒体干涉的问题。配套的两个鞍式支座采用焊接式结构，其中一个设置为固定支座，另一个为滑动支座，可补偿罐体在温度变化下的热胀冷缩位移，避免筒体与支座连接位置产生额外的温差应力，支座上的地脚螺栓孔预留了足够的安装调节余量，

　　适配现场基础施工的尺寸偏差。整个模型的外形边界严格控制在常规工业运输的尺寸限值内，不需要做现场分段拼接，整体运输到现场后仅需完成地脚固定、管线对接即可投入使用，安装边界充分考虑了周边管线排布、操作检修通道的预留需求，罐体侧面距离操作面预留了足够的阀门操作、仪表巡检空间，顶部也预留了安全附件的维护操作空间，完全符合工业设备的现场安装与运维规范。材质选用P355NL低合金高强度钢，本身具备良好的低温韧性与承压性能，适配的工况范围更广，焊接工艺成熟，现场如果需要做局部管线改造，也不需要特殊的焊接工艺支持，降低了后期运维的成本。
