3/4NPT内螺纹双截止排放阀结构设计

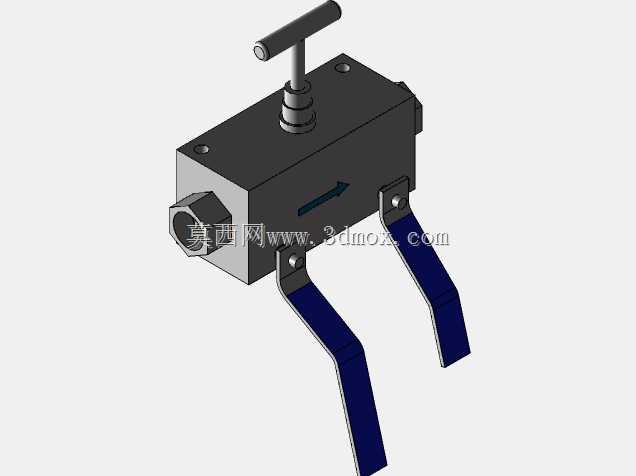

　　在石化、油气输送、高纯流体输送的管路系统中，双截止排放阀是实现管路隔离、介质泄放的核心阀件，这款3/4NPT内螺纹规格的阀件，主要适配公称通径对应3/4英寸的内螺纹管路连接场景，常被用在仪表引压管路、工艺支路切断、设备检修隔离段，能在上下游两道截止密封的同时，通过中间排放腔泄放两道密封之间的残压，避免单阀密封失效带来的介质泄漏风险，也能在检修时彻底排尽管路留存介质，保障作业安全。从结构设计来看，这款阀采用一体式锻造阀体结构，阀体流道为直通式设计，介质流通阻力小，顶部设置的T型手柄为截止操作端，通过旋转手柄带动阀杆升降，实现阀瓣与阀座的贴合密封，两道独立的截止密封副分别设置在介质进出口侧，中间的排放通路集成在阀体下部，

　　配套的两个扳把式排放接头可快速实现中间腔的介质泄放，无需额外外接排放管路的复杂转接。阀体两侧的安装支脚做了折弯加强设计，支脚预留的安装孔可直接通过螺栓将阀件固定在安装支架或者设备面板上，安装时需要预留足够的操作空间：顶部T型手柄的旋转操作空间需要满足手柄全行程旋转无干涉，两侧排放扳把的扳动角度需要达到90度以上才能实现全开泄放，连接端的3/4NPT内螺纹为美制锥管螺纹，安装时需配套对应规格的外螺纹接头，螺纹缠绕密封带或者涂抹密封胶实现螺纹密封，拧紧力矩需要控制在对应螺纹规格的推荐范围内，避免力矩过大导致阀体螺纹开裂。设计过程中重点考虑了阀杆的密封可靠性，阀杆部位采用多级填料密封结构，在频繁操作的工况下也能避免阀杆处的外泄漏，

　　阀体的流道箭头标识清晰标注了介质流向，安装时需要严格按照流向标识对接管路，反向安装会导致截止密封副的受力方向改变，大幅降低密封使用寿命。这款阀的密封副采用硬密封搭配软密封的复合结构，既能耐受常规工况下的温度压力波动，也能在低压工况下实现零泄漏密封，适配的介质范围包括水、油品、气体以及多数腐蚀性化工介质，在实际选型应用中，可根据管路的工作压力、温度、介质腐蚀性匹配对应的阀体材质与密封件材质，满足不同工况的使用需求。从建模细节来看，所有配合面的尺寸公差都按照机械设计手册的阀件配合要求设置，螺纹特征完全符合NPT螺纹的牙型、锥度标准，安装支脚的位置、操作件的运动行程都做了干涉检查，确保模型导入装配环境后可直接用于管路布局设计、安装空间校核，无需额外调整结构尺寸。
