1/2NPT内螺纹双截止排放阀结构设计

　　在石化、高纯气体输送、实验室流体管路以及高压液压测试台架的管路布设场景中，双截止排放结构的阀件一直是保障管路隔离安全、实现无残压操作的核心部件，这款1/2NPT内螺纹连接的阀件，正是针对这类需要双级截断+泄压排放的工况做的结构落地。从实际使用逻辑来看，这类阀件替代了传统管路中两个串联截止阀加一个排放阀的组合安装方式，把三个阀的功能集成在单个阀体上，能大幅缩减管路安装空间，减少接头泄漏点——在高纯工艺或者高压易燃易爆介质输送场景里，每多一个螺纹连接点就多一处潜在泄漏风险，集成化结构的优势在这类场景里格外突出。

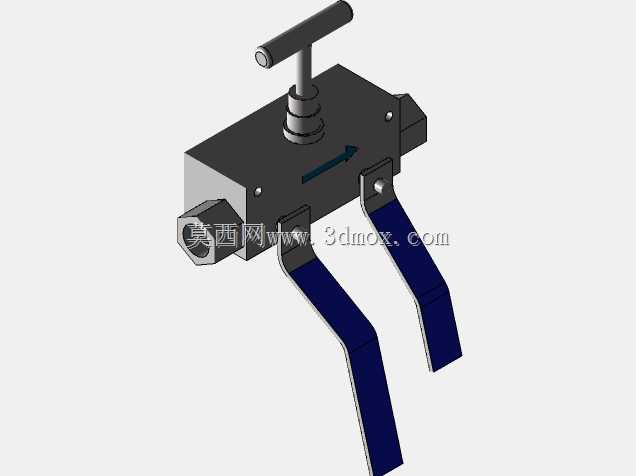

　　设计层面，阀体采用整体式锻造结构的建模思路，主流路通道做了等通径流线处理，避免介质在阀腔内出现紊流滞留，对于输送高纯介质或者含微小颗粒的工况，能减少残留堆积；顶部的手动操作手轮采用T型防滑结构，操作时不需要额外借助扳手，手动施加的扭矩就能满足截止密封的压紧力需求，手轮和阀杆的连接做了防脱限位，避免操作过程中阀杆脱出引发介质泄漏。阀体两侧的两个排放支腿结构，对应阀后泄压的流道，当主截止副关闭后，可以通过排放通路把两个截止密封面之间的残压彻底泄放，避免带压拆管或者检修时出现介质喷溅的安全隐患。

　　安装边界上，这款阀的两端连接采用标准1/2NPT内螺纹，适配同规格的外螺纹管路接头，安装时不需要额外做转接件，阀体的安装固定位做了带安装孔的侧耳结构，可以直接通过螺栓把阀固定在管路支架或者设备面板上，避免管路振动导致阀件连接松动。操作机构的行程做了限位设计，阀杆升降的行程刚好匹配密封副的压紧量，不会出现过拧导致密封件压溃或者拧不到位导致内漏的问题。从结构建模的细节来看，所有密封槽的尺寸、阀杆的配合公差、螺纹的啮合长度都参照常规高压手动阀的设计规范，密封面采用锥面硬密封搭配软密封嵌件的组合结构，既能耐受高压工况的冲刷，也能保证低压下的密封零泄漏，适配从真空到中高压的宽压力区间流体控制需求。在实际选型适配中，这类阀常被用在仪表取样管路、高压气瓶组输出端、化工装置的取样点位置，相比分立阀组，集成结构的安装工时能缩减六成以上，后期维护时只需要拆解单个阀体就能完成密封件更换，运维效率也有明显提升。
