24英寸人孔配套直吊柱臂结构设计

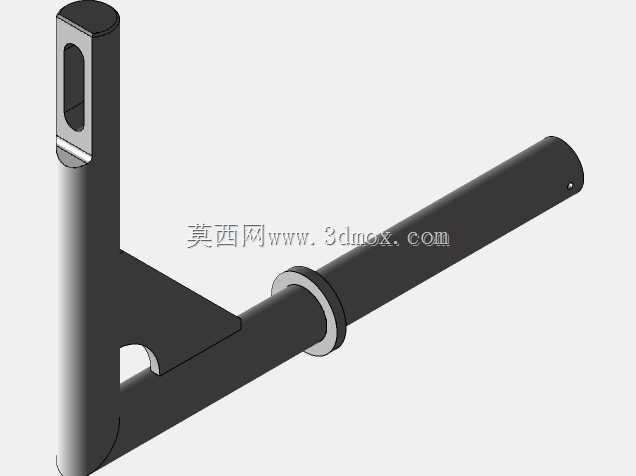

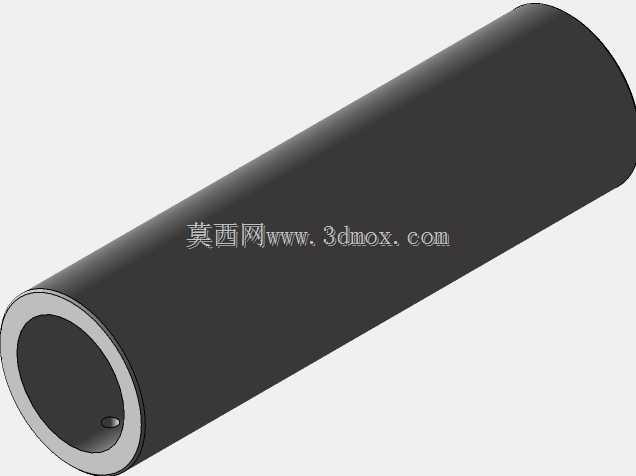

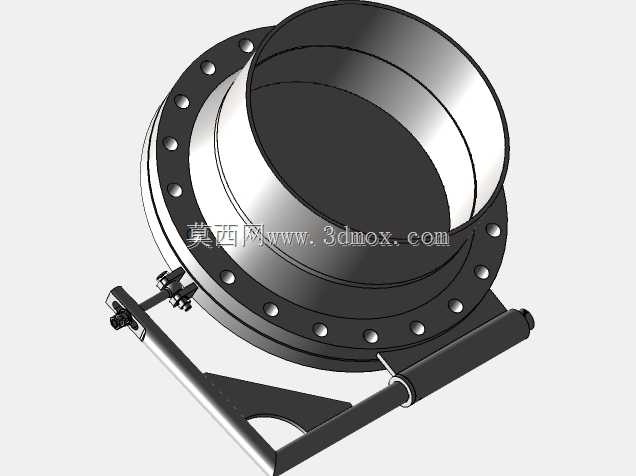

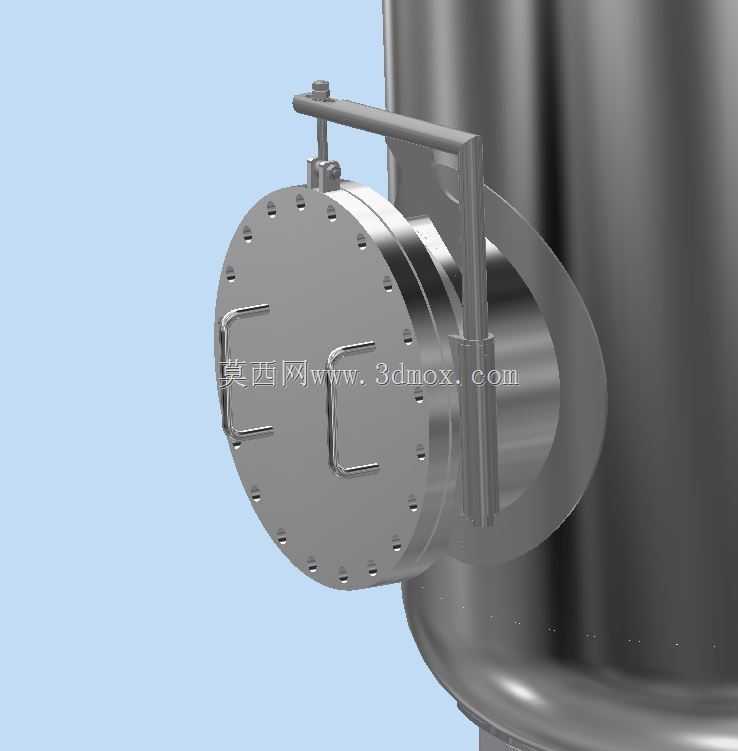

　　在承压罐体、反应容器、大型储槽这类工业设备的日常运维场景里，人孔是运维人员进入设备内部开展检修、清理、内件更换作业的核心通道，而配套的吊柱臂则是承担人孔盖启闭吊装、临时承托的关键附属构件，直接关系到人孔操作的便捷性与作业安全性。这款适配24英寸人孔的直吊柱臂，在设计阶段充分考虑了现场操作的实际痛点，常规大尺寸人孔盖自重较大，纯人工启闭不仅劳动强度高，还容易出现盖体磕碰密封面、对位偏移损伤密封垫片的问题，吊柱臂通过回转支承结构与罐体侧壁的安装座连接，可绕固定立柱实现水平方向的回转，臂端的吊点位置与人孔盖重心精准匹配，起吊过程中盖体可保持水平姿态，不会出现偏斜卡滞。从结构设计细节来看，立柱采用厚壁无缝钢管加工，

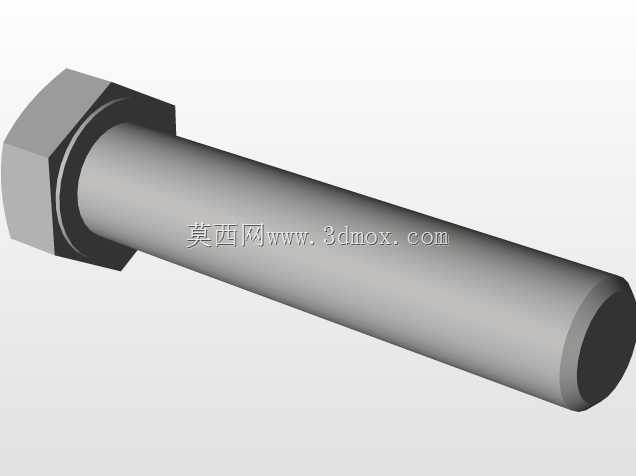

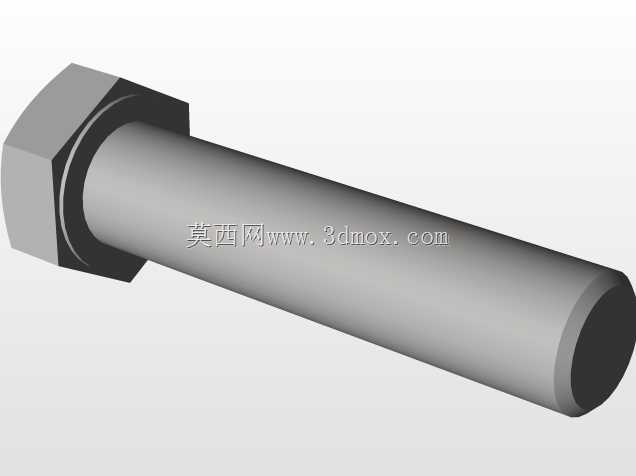

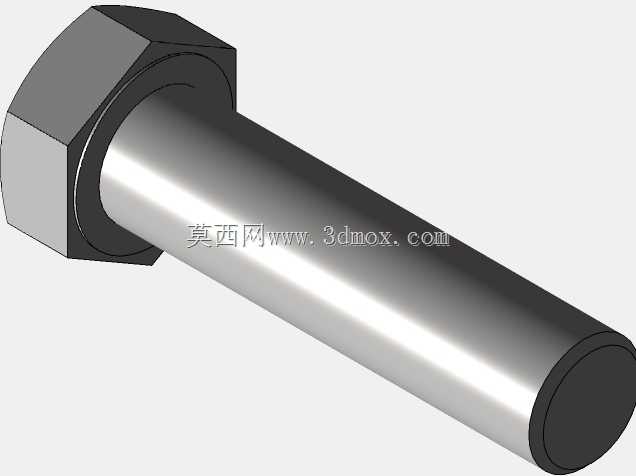

　　底部与罐体上的焊接安装座通过法兰螺栓连接，安装时需要保证立柱的垂直度偏差不超过1/1000，避免回转过程中出现卡涩；水平臂段采用等强度设计，靠近立柱侧的截面尺寸更大，向吊点端逐步过渡，在保证整体刚性的前提下控制构件自重，臂身预留的把手位置方便操作人员手动推动回转，不需要额外辅助工具即可完成盖体的移开与复位动作。安装边界方面，吊柱臂的回转半径需要覆盖人孔盖完全移开后的位置，保证盖体移开后不会遮挡人孔通道，同时要避开罐体周边的管道、爬梯、平台护栏等附属构件，避免回转时发生干涉；设计时还预留了尺寸调整余量，可通过更换连接段适配20英寸规格的人孔，不需要整体更换吊柱结构，降低备件储备成本。实际使用过程中，吊柱臂的回转副采用自润滑轴套，

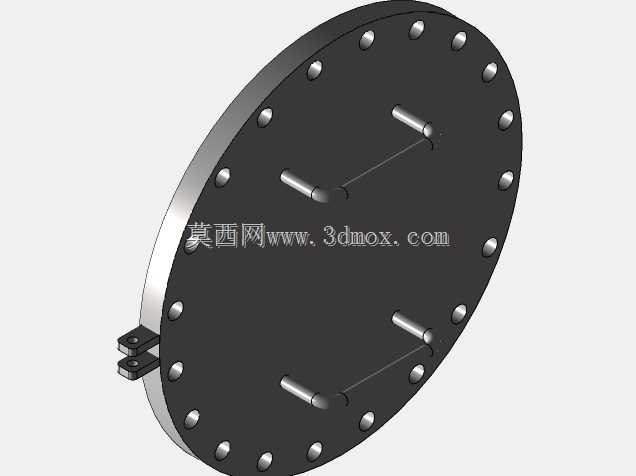

　　不需要频繁加注润滑脂即可长期顺畅转动，臂端的吊点采用铰接结构，可自适应起吊过程中的微小角度偏差，避免对人孔盖的连接螺栓产生附加弯曲应力；盖体上的两个U型把手既可以作为吊点连接位，也方便操作人员在对位时微调盖体角度，保证密封面能够平稳贴合，延长人孔密封垫片的使用寿命。这类吊柱臂通常安装在罐体侧壁人孔的旁侧，安装高度需要匹配操作平台的标高，保证操作人员站立在平台上即可完成所有启闭操作，不需要登高或者探身作业，从结构设计层面规避运维过程中的安全风险。
