工业润滑油净化用碟式离心分离设备结构

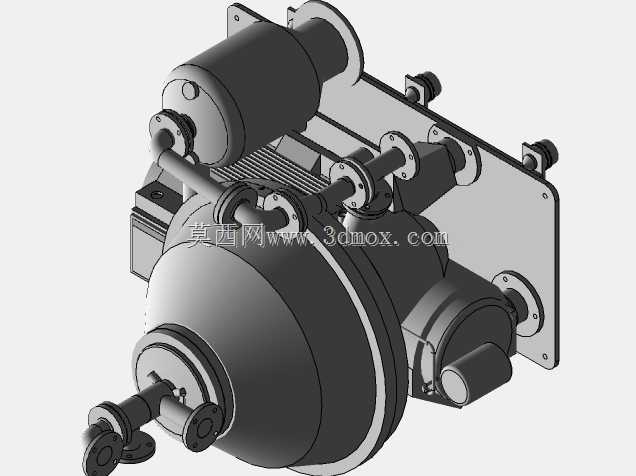

　　在工业润滑系统运维、废油再生处理、船舶主机滑油净化、大型工矿设备润滑油在线过滤场景中，离心分离设备是去除油液中机械杂质、游离水分、氧化沉渣的核心处理单元，依靠离心沉降原理实现不同密度介质的快速分离，相比传统滤芯式过滤具备无耗材、可连续运行、处理精度稳定的优势，尤其适配高粘度、高杂质含量的工业机油处理工况。该套分离设备采用卧式底座集成安装结构，整体将转鼓驱动组件、进出料管路、辅助储液腔、减震支撑单元全部整合在一块预制安装底板上，安装时仅需将底板通过地脚螺栓固定在预制混凝土基础或钢制设备平台上，对接进油、出油、排渣三类工艺管路即可完成就位，无需现场额外拼接分散组件，大幅缩减现场安装调试的对齐、找正工作量。

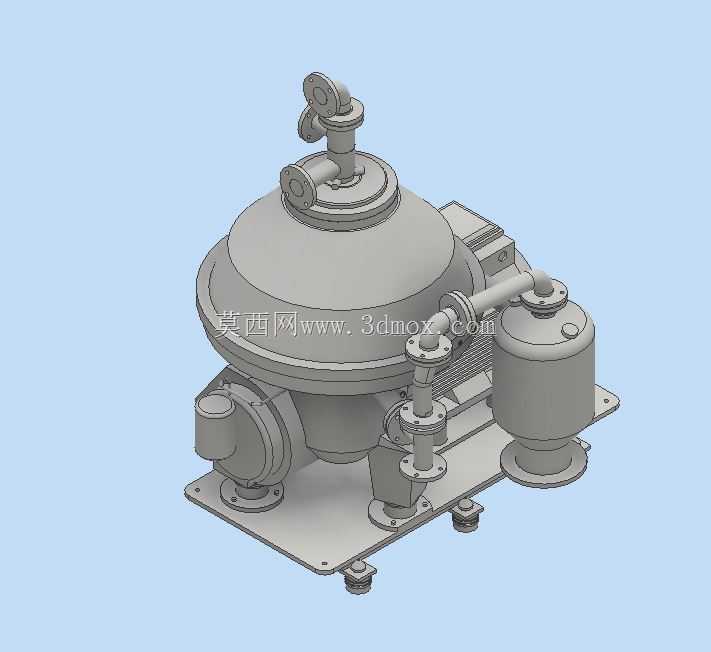

　　核心分离转鼓采用上凸式碟形端盖结构，顶部集成进料控制阀与调节手轮，可根据待处理机油的粘度、杂质含量实时调整进料流量与分离因数，转鼓侧部通过带法兰连接的金属管路连通旁侧的圆柱形储液腔，该腔体用于暂存分离后的洁净油液，同时起到缓冲稳压作用，避免出油端压力波动影响后端润滑系统的供油稳定性。底座底部设置四个可调式减震脚垫，可抵消转鼓高速运转时产生的径向与轴向振动，避免振动传递至安装基础影响周边精密检测仪表的正常运行，驱动单元采用侧置布局，通过传动结构连接转鼓主轴，外部设置防护壳体隔绝运行噪音与转动部件外露风险。设计过程中优先考虑了设备的维护便捷性，顶部端盖采用快开式法兰锁紧结构，无需完全拆解上部管路即可打开转鼓腔进行定期排渣与内部清洁，

　　所有管路连接位置均采用标准法兰对接，密封件选用耐油氟橡胶材质，适配长期接触矿物机油、合成机油的工况，避免长期运行后出现密封溶胀渗漏问题。进出料管路的通径匹配常规工业润滑系统的管径规格，可直接对接现有油路无需额外加装变径接头，设备整体的安装边界预留了足够的操作空间，侧面与背部距离墙体或相邻设备仅需预留不小于300mm的检修空间即可满足日常操作、阀门调节、部件更换的需求，整体结构紧凑，既可以作为固定站点的油液净化核心设备，也可集成到移动滤油车中作为在线处理单元使用。
