四辐条方孔工业操作手轮结构设计

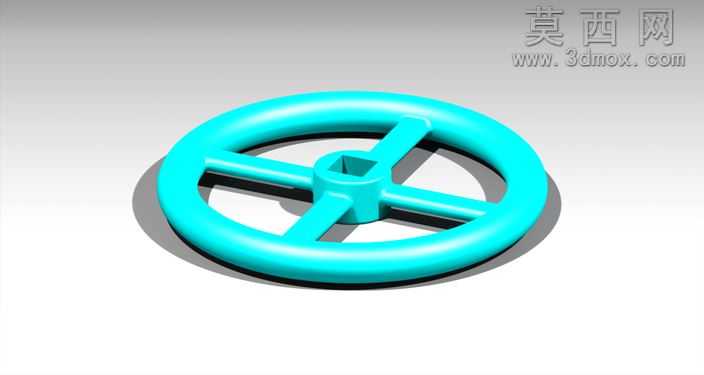

本款手轮采用三维参数化建模方式完成整体结构设计，建模过程中首先以中心轮毂的方孔安装位为定位基准，确定手轮的整体回转中心与安装配合尺寸，方孔结构采用标准工业安装公差设计，可直接与对应规格的阀杆、设备调节轴进行配合安装，无需额外加工适配结构。中心轮毂部分做了加厚过渡处理，轮毂与辐条衔接位置设置了均匀的圆角过渡结构，可有效分散操作时施加的扭矩应力，避免应力集中导致的结构断裂问题，提升手轮的整体承重与抗扭性能。四根辐条采用等角度均匀分布的十字排布结构，每根辐条的截面做了渐变式设计，从轮毂衔接处到外圈轮缘位置，辐条宽度逐步收窄，在保证整体结构强度的前提下尽可能减少材料用量，降低手轮的整体重量，同时对称式的辐条排布让手轮转动时的动平衡表现更优异，高速转动调节时不会出现偏心晃动的问题。外圈轮缘采用圆弧过渡的环形截面设计，握持位置做了符合人体工学的弧度处理，操作时手部与轮缘的接触面积更大，施力时不会产生硌手的不适感，长时间操作也能保持较好的握持体验。材质表现上模拟了工业常用的增强尼龙材质效果，渲染时采用哑光硬质塑料质感，表面添加了细微的颗粒质感来还原真实工程塑料的表面特征，光影渲染采用柔和的影棚布光方式，清晰展现手轮的结构轮廓与各部分的衔接细节，阴影部分做了柔化处理，让整体视觉效果更贴近真实工业零件的展示效果。设计过程中充分考虑了手轮的通用适配性，整体尺寸符合通用工业操作件的规格标准，可广泛适配各类需要手动调节的工业设备、阀门、机床调节机构等场景，结构设计兼顾了强度、重量与操作手感，没有多余的装饰性结构，完全以实用功能为核心设计导向，各部分尺寸均经过参数化校验，确保装配时不会出现干涉问题，辐条与轮缘、轮毂的衔接位置均做了加强筋式的过渡处理，即使在大扭矩操作场景下也能保持结构稳定，不会出现辐条断裂、轮缘变形的问题。
