旋转拉刀内部传动结构剖面设计

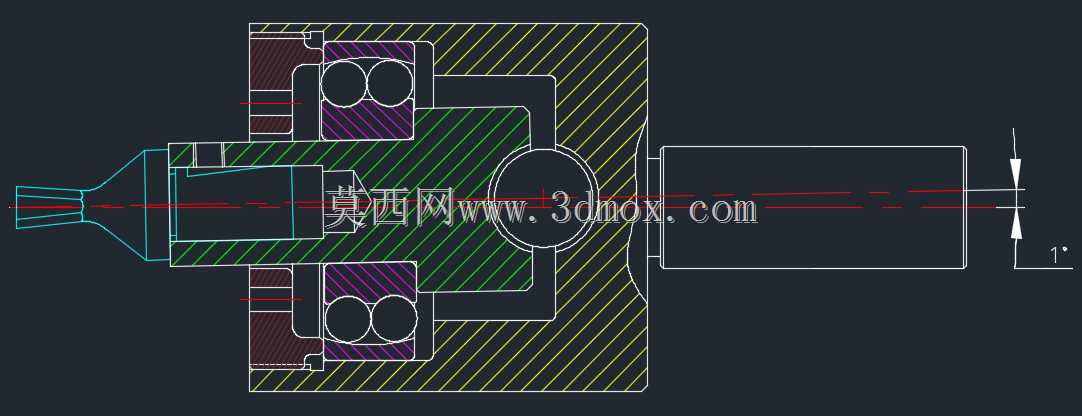

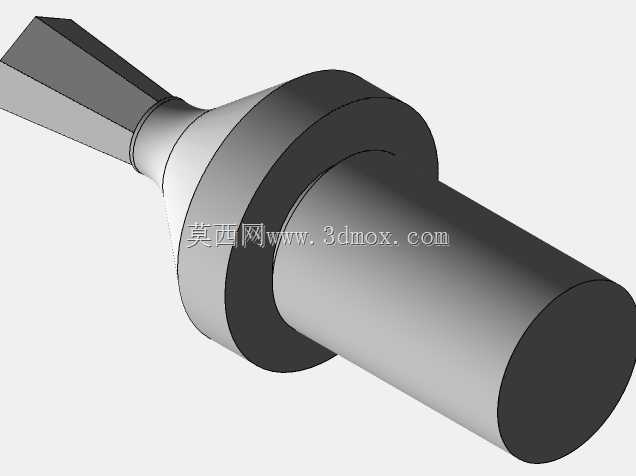

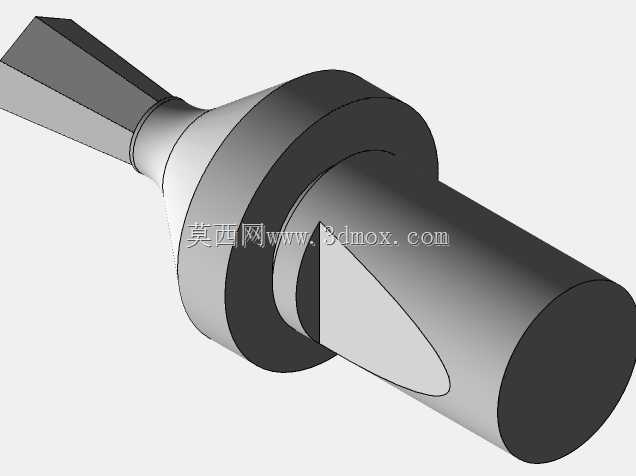

　　在金属切削加工场景中，旋转拉刀是完成内孔键槽、异形型面高精度拉削作业的核心执行部件，其内部结构的合理性直接决定拉削过程的稳定性、加工精度与刀具使用寿命。从剖面结构可以看到，该结构采用对称式轴承组布局，上下两组双列轴承分别承担径向切削载荷与轴向进给力，轴承安装位预留了标准的公差配合间隙，可适配常规过盈压装的装配工艺，避免轴承运转过程中出现外圈蠕动、内圈打滑的问题。中间的传动连接段采用花键式动力传递结构，可将主轴输入的旋转扭矩均匀传递至前端刀头安装位，花键齿侧预留了合理的侧隙，既保证扭矩传递的同步性，也能抵消拉削过程中产生的微量振动，避免刀头出现振纹影响加工面质量。前端刀头安装位采用锥面定位加端面锁紧的结构形式，锥面的锥度选用通用的7:

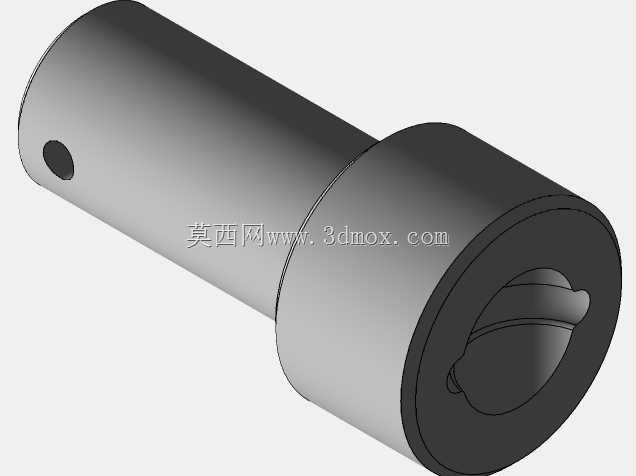

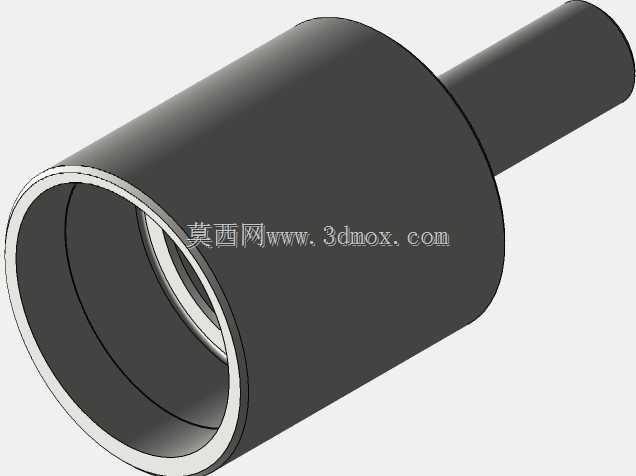

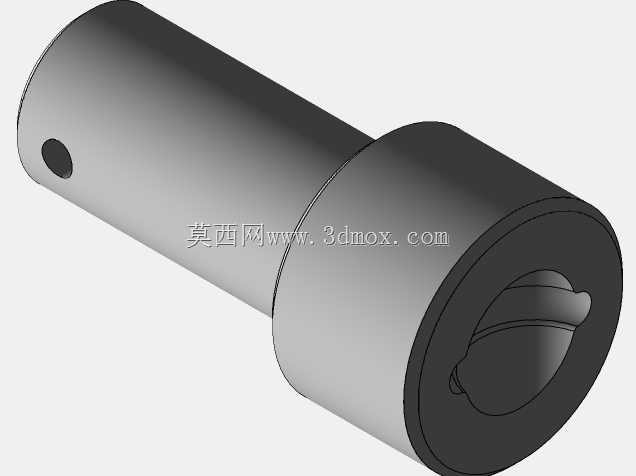

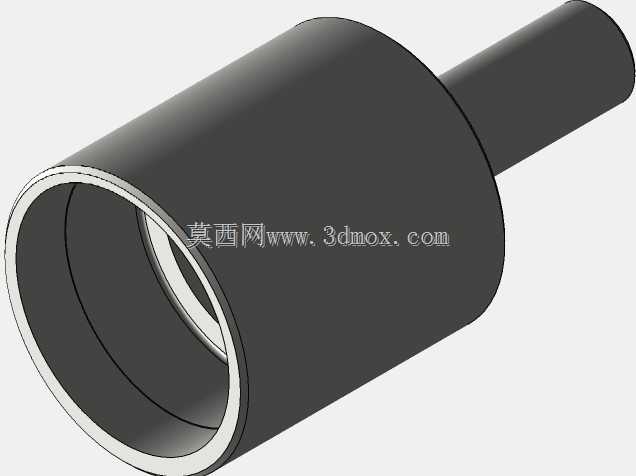

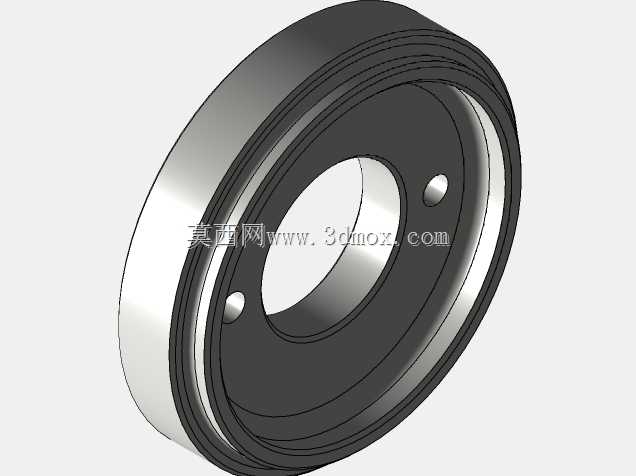

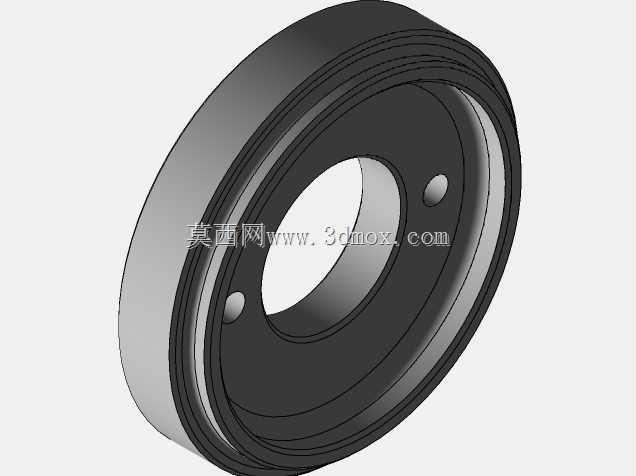

　　24锥度，可适配市面上多数标准规格的旋转拉刀刀头，安装时锥面贴合率可达到90%以上，保证刀头装夹后的同轴度控制在0.01mm以内，减少拉削过程中的径向跳动。整个壳体的外形采用阶梯式圆柱结构，最大外径处的安装边界可适配常规加工中心的刀具安装座尺寸，壳体壁厚根据不同位置的受力情况做了差异化设计，轴承安装位的壁厚较厚，可承受轴承压装时的胀紧力与切削过程中的径向冲击力，非受力段的壁厚适当减薄，控制整体结构的重量，降低主轴的负载。油路通道沿着壳体内部的筋位布置，可直接将切削液输送至前端刀头切削区域，同时带走轴承运转产生的热量，保证连续切削过程中轴承的工作温度处于合理区间，避免润滑脂高温失效。密封结构采用双唇式密封圈，分别布置在轴承的外侧位置，

　　可阻挡切削过程中的金属切屑、切削液进入轴承腔内部，延长轴承的维护周期。设计过程中充分考虑了装配工艺性，所有内部零件均可从壳体后端依次装入，不需要额外设计复杂的装配工装，拆卸维护时仅需拆开后端端盖即可完成轴承、密封件的更换，降低现场维护的时间成本。在实际应用中，该结构可适配数控车床、加工中心等多种设备的动力输出接口，完成不同材质工件的内型面拉削加工，相比传统的固定式拉刀，旋转式的结构可将切削力均匀分布在刀齿的各个切削刃上，有效降低单个刀齿的切削负荷，提升刀具的单次刃磨使用寿命。
