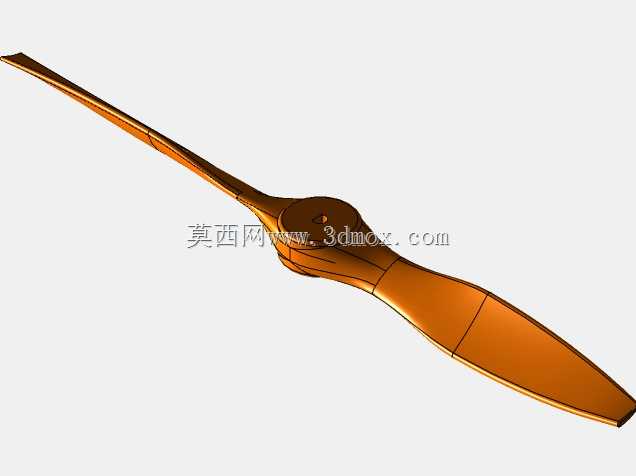

压缩空气驱动动力装置结构设计方案

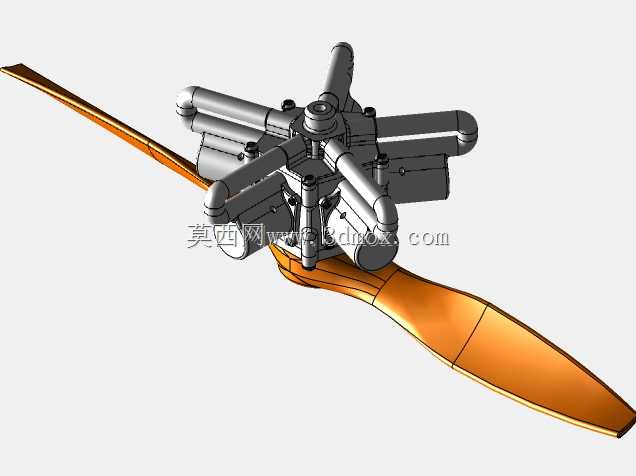

　　这套气动动力装置的结构设计，核心围绕压缩空气的能量转换逻辑搭建，可适配教学演示、小型实验台动力输出、低负载气动设备驱动等多类场景，在无电源供给的实验环境、防爆要求较高的作业区间，这类依靠压缩空气做功的动力结构能规避电火花风险，适配对安全等级有特殊要求的作业场景。从功能特性来看，整套结构通过配气机构的时序控制，将高压空气的压力能转化为曲轴的旋转机械能，不需要传统内燃机的燃油喷射、点火燃烧系统，整体结构复杂度更低，运行过程无燃烧废气排放，适合在封闭实验空间内做动力原理演示，也可作为小型气动工装的动力源使用，带动低扭矩的传送带、小型工装夹具的动作执行。设计过程中优先考虑了配气相位的匹配逻辑，通过曲轴转角与进排气口的开闭时序对应，

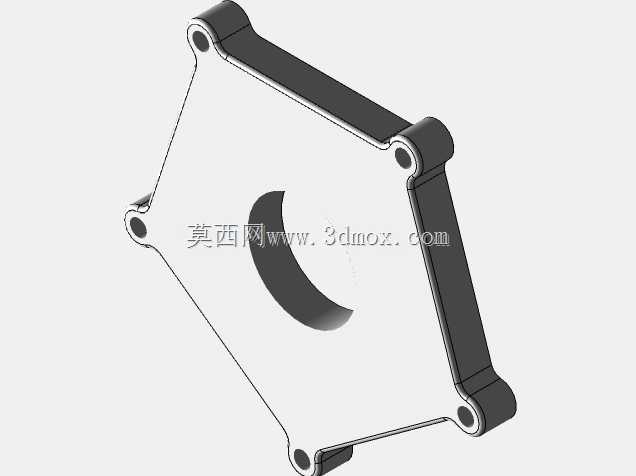

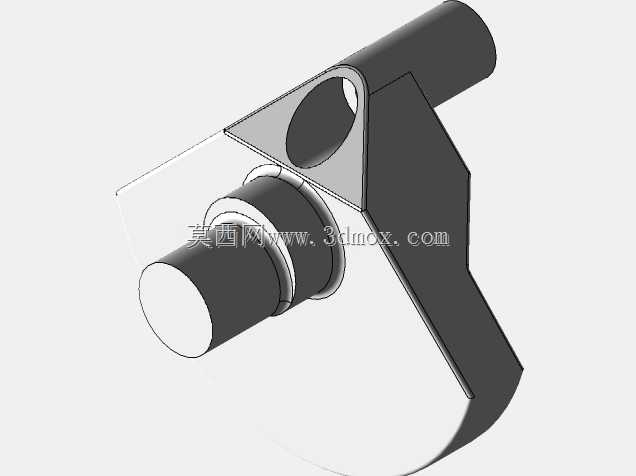

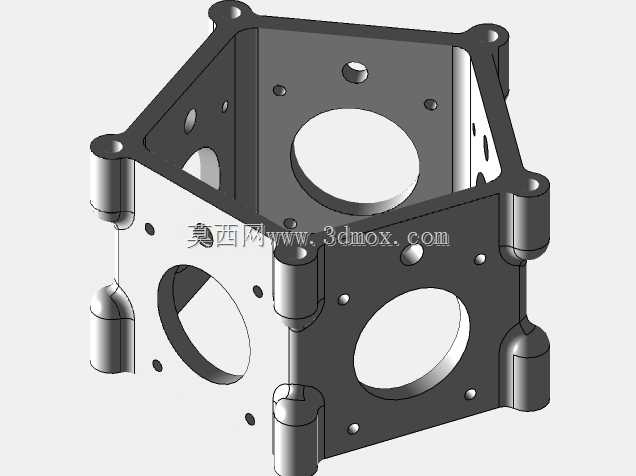

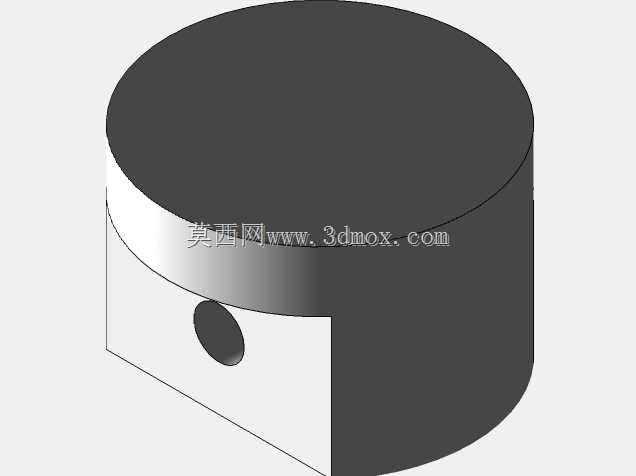

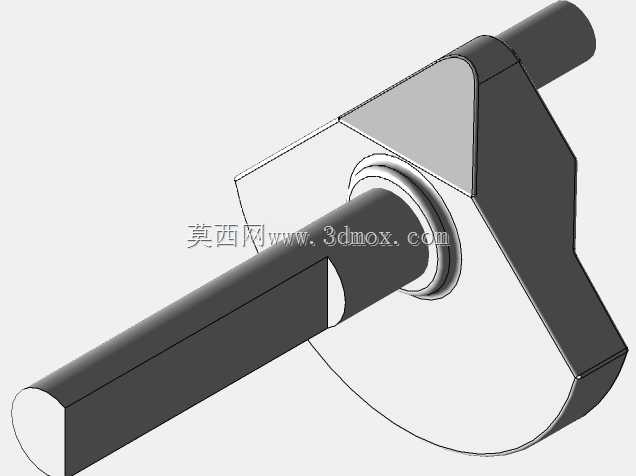

　　保证高压空气进入气缸腔室时能精准推动活塞做往复运动，避免出现气流倒灌、做功行程气压不足的问题；活塞与缸体的配合间隙预留了气动元件常用的密封件安装槽位，可根据实际使用的气压等级适配不同材质的密封环，减少高压空气的泄漏量，提升能量转换效率。曲轴部分采用了整体式的偏心结构设计，平衡块的配重经过重心校核，能抵消活塞往复运动产生的一阶惯性力，降低装置高速运转时的振动幅度，输出端预留了标准的轴径配合面，可直接连接联轴器、带轮等传动部件，不需要额外做转接结构加工。安装边界方面，整套装置的底座预留了通用的安装孔位，孔距匹配小型实验台的T型槽间距，可直接固定在标准实验工作台上，不需要额外制作转接安装板；整体外形尺寸控制在小型桌面设备的范畴内，

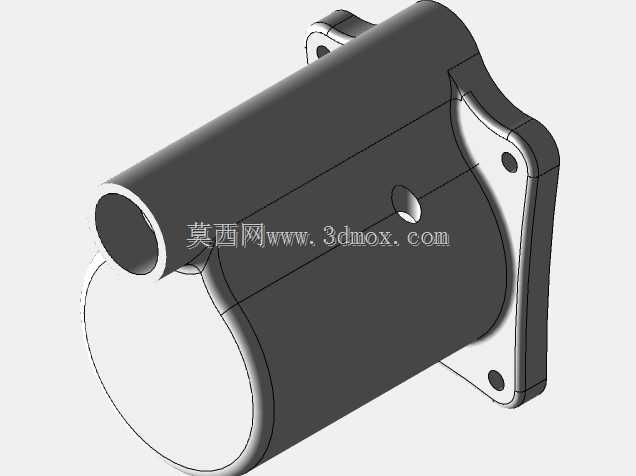

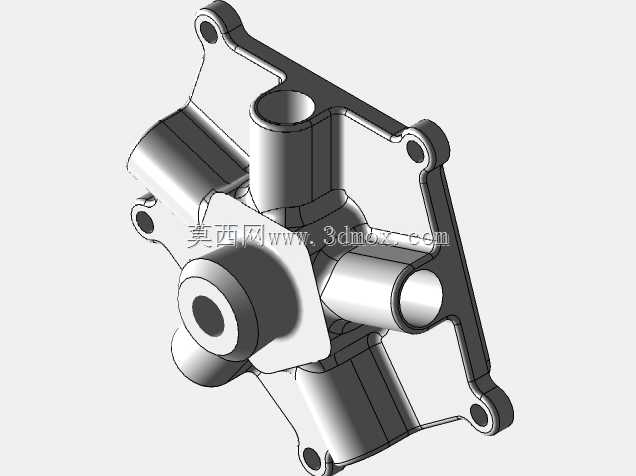

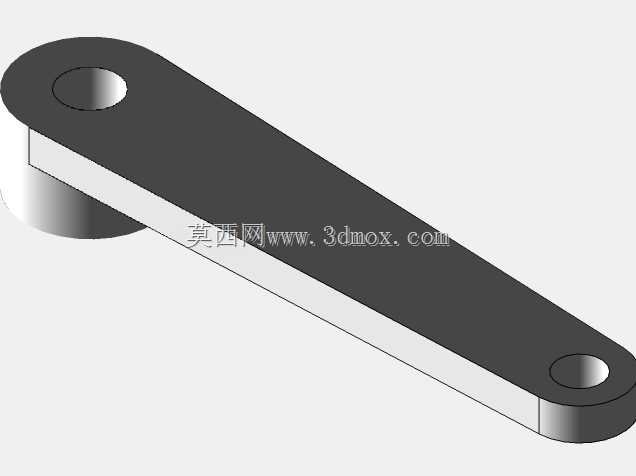

　　缸体的排布采用直列布局，横向占用空间较小，周边预留了气管接头的安装操作空间，接通气源时不需要拆解周边结构即可完成管路连接。在传动结构的细节处理上，连杆与活塞、曲轴的连接部位采用了耐磨衬套设计，可承受高频次的往复冲击载荷，长期运行时的磨损量可控，适合长时间连续运转的演示场景；进排气通道的内壁做了光滑过渡处理，减少压缩空气在通道内的压力损失，保证进入气缸的气压稳定，让动力输出的扭矩波动控制在较小范围内，适配对动力输出稳定性有要求的小型负载场景。
