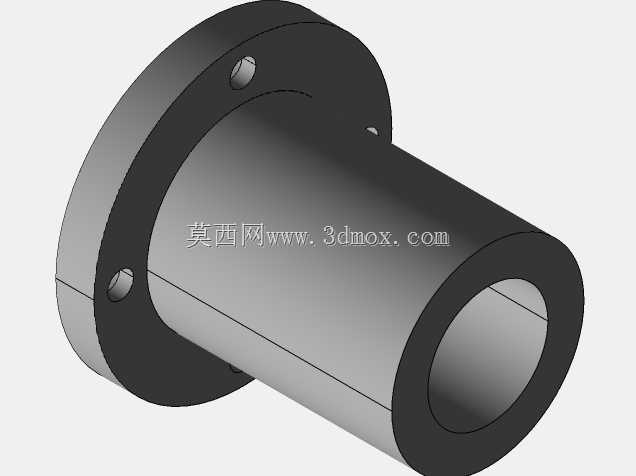

带法兰安装座的空心导向轴套

　　这类带法兰结构的空心轴套，在自动化输送线、精密工装夹具、小型传动模组里应用十分广泛，日常做设备改型或者新模组搭建设计时，经常会用到这类零件来做轴类部件的径向支撑、直线运动导向，相比无固定结构的光轴套，一体式法兰的设计能直接通过法兰端的安装孔完成轴向定位，省去额外加工定位台阶、加装轴端挡圈的工序，装配效率能提升不少。从结构设计来看，法兰端均匀分布的沉头安装孔，是为了让内六角螺栓安装后头部不突出法兰端面，避免和周边相邻运动部件发生干涉，筒身部分的内孔做了严格的公差控制，和适配的光轴配合时，能根据使用场景选择间隙配合或者过渡配合：如果是做直线往复运动的导向场景，内孔会预留合适的配合间隙保证运动顺滑，同时控制径向窜动量在允许范围内；

　　如果是做静态的轴类支撑，就会选稍紧的配合保证连接刚性。筒身的外径和法兰外径的尺寸差，是结合安装空间的边界来设计的，法兰厚度要满足螺栓拧紧时的强度要求，避免安装时法兰受力变形，筒身长度则根据支撑跨距来确定，跨距越大筒身做的越长，能有效降低轴运转时的挠曲变形量。实际选型时要注意，这类轴套的安装端面需要和安装基准面贴合平整，法兰上的安装孔位置要和基座上的螺纹孔对正，不能强行敲入装配，否则会导致筒身内孔变形，后续轴穿入后会出现卡滞、磨损加快的问题。如果是用在有粉尘、切削液的工况下，还可以在筒身靠近法兰的位置加工环形油槽，加装密封圈来阻挡杂质进入配合面，延长零件的使用寿命。建模的时候要注意法兰和筒身的过渡圆角处理，不能做成直角尖角，

　　一方面是避免机加工时出现应力集中导致零件开裂，另一方面也能去除加工毛刺，避免装配时割伤操作人员。内孔的两端都做了微小的倒角，方便轴件顺利穿入，也能避免孔口的锐边刮伤轴的表面镀层，影响配合精度。这类零件常用45号钢或者铝合金加工，钢件做调质发黑处理提升耐磨性，铝合金件做阳极氧化处理减轻整体重量，不同材质的选型完全取决于设备的负载要求和重量限制，在轻载的3C电子组装设备里，铝合金材质的轴套应用更多，能降低模组的整体运动惯量，在重载的输送设备上则会选用钢件来保证足够的支撑强度。
