20x20规格成型直角铝角连接构件

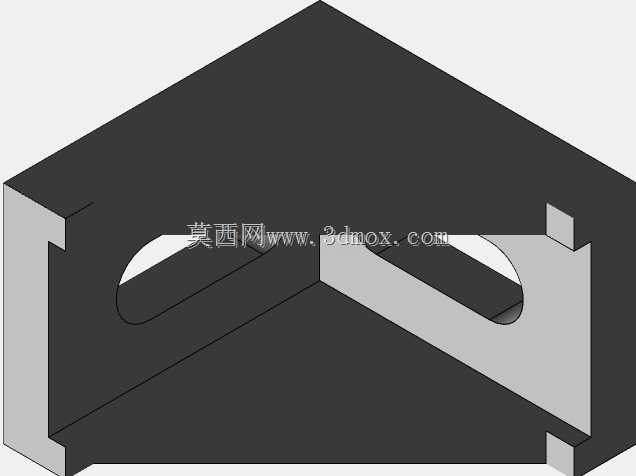

　　这款20x20规格的成型铝角构件，是工业框架搭建场景中极为常用的直角连接部件，日常多用于铝型材框架的边角加固、垂直方向型材的拼接定位，在小型设备机架、自动化设备外围护框架、工作台架体、检测治具支架的组装作业中应用频次极高。从结构设计来看，构件采用L型等边长的截面构型，两侧边的宽度均匹配20系列铝型材的安装面尺寸，能够完全贴合20规格铝型材的侧壁，避免连接后出现台阶错位，保证框架外表面的平整度。构件上预留的长圆形安装过孔，是设计中兼顾安装容错性的细节处理，现场装配时可根据型材上预置的T型螺母位置做小范围的位置调整，抵消型材下料、端面铣削时产生的微小尺寸误差，降低现场配钻、修配的工作量，提升框架组装的效率。

　　构件的折弯内角做了微小的避让倒角处理，能够避开铝型材挤压成型时边角处自然形成的R角，保证两个垂直方向的连接面都能与型材表面完全贴合，不会出现角部顶起导致连接松动的问题，这也是很多新手设计角件时容易忽略的细节——如果角件内角做直角处理，和型材外角的R角干涉后，两个连接面都会存在缝隙，螺栓锁紧后角件会存在内应力，长期受设备振动影响容易出现连接松脱。从安装边界来看，这款角件的厚度适配20系列铝型材的常用槽宽，安装后不会突出型材的安装槽平面，搭配对应的半圆头螺栓或者T型螺栓使用时，螺栓头部能够完全沉入型材槽内，不会突出框架表面，避免对后续安装的外围护板、走线槽、设备附件造成干涉。构件的侧边长度经过优化，既保证了足够的螺栓安装间距，

　　让连接点具备足够的抗扭、抗剪切能力，又不会因为尺寸过长占用过多的型材安装空间，在框架的边角位置使用时，不会和相邻面的其他连接配件产生位置冲突。在实际选型使用时，这类成型铝角多用于静态或者低振动载荷的框架连接场景，相比采用角槽连接件的内置连接方式，这种外置角件的安装不需要对型材端面做额外的攻牙或者预置隐藏式螺母，组装难度更低，后期框架拆解调整也更为方便，对于小批量定制的设备机架、实验测试台架这类需要频繁调整结构的场景，适配性非常好。构件的折弯边缘做了压边处理，没有尖锐的飞边毛刺，装配作业时不会划伤操作人员，也不会刮破安装在框架上的线缆绝缘层，满足车间装配的安全要求。
