栅栏式多工位接线端子排结构设计

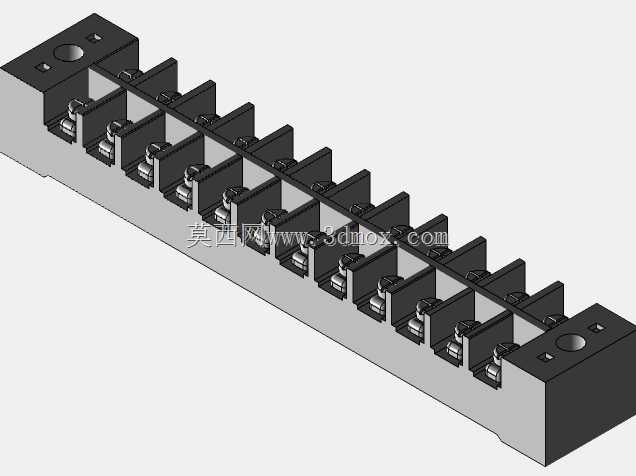

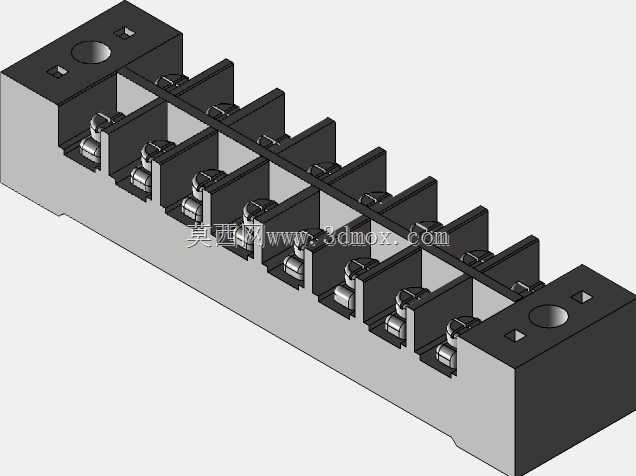

　　这款栅栏式接线端子排主要面向低压配电、工业控制柜体内部的导线接驳场景，在成套电气设备组装、通讯基站内部线路整合、小型机电设备的接线工位中都有广泛应用，核心作用是实现多回路导线的可靠固定与电气导通，同时通过相邻工位的绝缘隔栏避免不同线组之间的误触短路风险。从结构设计来看，整体采用长条形基座布局，两端预留了沉头安装孔位，安装时可通过M3规格的螺丝直接固定在设备的绝缘安装板或者DIN导轨适配座上，安装孔的中心距经过标准化匹配，能够兼容市面主流的端子排安装位尺寸，基座本体采用阻燃绝缘工程塑料注塑成型，隔栏高度完全覆盖接线螺丝的顶端位置，即使导线压接后存在少量铜丝外露，也会被隔栏限制在独立的接线腔室内，不会跨工位形成导电通路。

　　每个独立接线工位都配置了压线螺丝与拱形压线片，锁紧螺丝时压线片会均匀压合在导线线芯上，相比直接用螺丝顶压导线的结构，这种设计不会割伤多股铜芯线的线丝，同时能增大接触面积，降低接触电阻，避免长期通电后出现接头发热氧化的问题，适配的导线截面积覆盖0.5平方到2.5平方的常规控制回路导线，能够满足大部分低压信号、小功率动力回路的接线需求。设计过程中重点考量了爬电距离与电气间隙的合规性，相邻两个接线工位之间的隔栏厚度、隔栏顶端到基座底部的高度，都符合低压电器的相关安全规范要求，即使在潮湿、多粉尘的工业现场环境下，也能保证不同电位接点之间的绝缘可靠性。基座的接线槽位做了导向倒角处理，现场接线时导线可以顺畅插入到压线片下方，不需要额外对准槽位，

　　能够提升现场装配的接线效率，同时每个接线工位的压线螺丝行程做了限位设计，拧松到最大开度时螺丝不会从基座上脱落，避免现场组装时出现零件散落遗失的问题。除了常规的工业控制柜应用，这类端子排也常被用在小型通讯设备的内部接线、测试治具的线路转接工位，相比插拔式接线端子，栅栏式结构的连接抗振性能更好，在存在持续振动的设备上使用时，不会出现接头松脱的问题，长期运行的连接稳定性更有保障。建模过程中对每个零件的配合公差做了合理预留，塑料基座的成型收缩率、金属压线件的折弯回弹量都在结构设计时做了补偿，确保实际生产装配时各个零件能够顺畅组装，不会出现卡滞或者配合间隙过大的问题，安装边界的尺寸也做了标准化处理，并排拼接使用时可以和同系列不同位数的端子排无缝对齐，方便用户根据实际回路数量灵活选配不同位数的产品。
