DC电源接口5.5-2.1规格圆形接插件结构

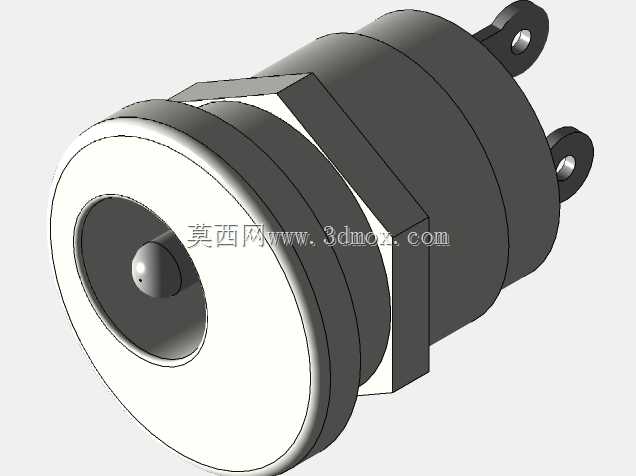

　　这款圆形DC电源接插件主要适配小功率通讯终端、便携数码设备的直流供电接驳场景，在手持检测设备、桌面通讯模块、小型工控外设的供电链路中承担电源输入接驳的核心作用，可实现直流电源与设备主板的稳定导通，同时兼顾安装后的结构固定可靠性。从结构设计来看，接插件采用同轴嵌套式结构，中心为正极接触插针，外围环形接触面为负极导通区域，插针与外环之间设置绝缘隔层，避免正负极短接风险，接触部位采用弹性接触设计，公头插入后可形成稳定的面接触导通，降低接触电阻，减少大电流通过时的发热问题。外壳采用阶梯式圆柱造型，前端外露部分做了圆滑收边处理，避免插拔过程中刮伤设备外壳或操作人员手部，中部设置六角限位结构，安装时可借助工装卡紧六角面，

　　防止拧紧固定螺母时接插件跟转，避免内部接线被拧断。尾部设置两个带安装孔的固定引脚，既可以作为焊接引脚直接与设备主板焊盘连接，也可以穿过主板定位孔后补焊加固，提升接插件与主板的连接强度，应对频繁插拔带来的外力拉扯。安装边界方面，接插件主体圆柱直径适配常规设备面板开孔尺寸，前端法兰面直径大于面板开孔，安装时可贴合面板外侧，通过尾部配套的锁紧螺母从面板内侧拧紧固定，无需额外打胶即可实现面板与接插件之间的紧密贴合，具备基础的防尘防溅能力。设计过程中充分考虑了实际使用中的插拔寿命，接触部位的金属件选用弹性铜材并做表面镀层处理，可承受上千次插拔仍保持稳定的接触压力，不会出现接触不良、供电断续的问题。绝缘部分采用耐温工程塑料材质，

　　可承受焊接时的高温传导，不会出现壳体融化、变形导致的内部结构错位。整体结构紧凑，占用设备内部空间较小，适合在内部布局紧凑的小型通讯设备、数码外设中使用，安装时无需复杂工装，仅需在面板开对应尺寸的圆孔即可完成装配，后期维护更换也十分便捷，只需拧下内侧锁紧螺母即可从面板外侧抽出接插件，无需拆解设备内部其他结构。
