CO2光束激光聚焦头结构设计

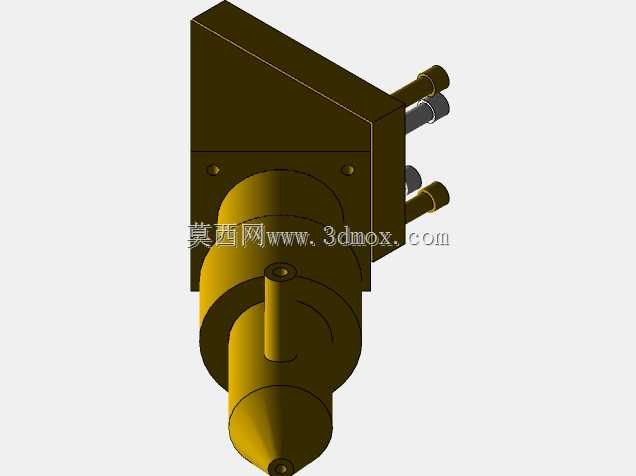

　　这款CO2光束激光聚焦组件，主要面向非金属激光切割、打标、雕刻设备的光路末端装配场景，是激光加工设备里决定光斑成型质量的核心功能部件。从结构设计来看，组件采用L型安装基座作为承载主体，基座上预留了对称分布的紧固安装孔，安装时可直接通过螺栓固定在设备光路的终端安装位，安装面的平面度公差控制在0.02mm以内，能避免装配后出现光路偏斜的问题。基座前端延伸出的圆筒形腔体是聚焦镜的安装仓，腔体内部设计了镜座卡位台阶，可适配标准直径的ZnSe聚焦镜片，镜仓侧壁预留的紧定螺钉孔，能在镜片装入后完成径向锁紧，防止设备运行过程中镜片受振动出现位移，影响聚焦精度。组件侧方伸出的三个管路接口，分别对应冷却水路、辅助气路以及保护气路的接入位置：

　　冷却水路采用循环水冷设计，可带走长时间高功率工作下镜片吸收激光产生的热量，避免镜片过热出现膜层损伤、热透镜效应导致焦点漂移；辅助气路接口连通镜仓前端的出气喷嘴，可在激光加工时喷出高压气体，吹走切割产生的熔渣、烟尘，防止杂物飞溅污染镜片表面；保护气路则在镜仓内部形成微正压环境，阻挡外界加工产生的粉尘进入镜仓内部，延长镜片的维护周期。从安装边界来看，组件整体轴向长度控制在120mm以内，基座安装面的外形尺寸为80mm*60mm，侧方管路接口的伸出长度不超过30mm，在设备光路布局时不需要预留过大的装配空间，可适配多数中小型CO2激光加工设备的安装空间要求。设计过程中针对光路同轴度做了专门的公差约束，

　　镜仓的中心轴线与安装基准面的垂直度公差控制在0.01mm以内，确保激光束穿过镜片中心时不会出现偏折，保证聚焦后的光斑圆度符合加工要求。组件前端的镜筒部分做了阶梯式外径设计，可根据不同的加工需求更换不同口径的出气喷嘴，适配切割、雕刻、打标等不同工艺的气流量要求。在实际使用场景中，这类聚焦组件可直接替换同规格的老旧聚焦头，不需要对原有设备的安装结构做额外改造，装配时仅需要校准光路同轴度即可投入使用，镜仓的拆装结构设计也便于后续镜片的清洁与更换，日常维护时不需要将整个组件从设备上拆下，仅需要旋下前端的镜筒压圈即可取出镜片进行清洁操作，大幅降低了设备维护的时间成本。结构上所有棱角位置都做了倒角处理，避免装配过程中划伤操作人员或者损坏外接管路，金属表面做了氧化发黑处理，既可以提升部件的防锈耐腐蚀能力，也能减少金属表面对激光的漫反射，提升光路运行的安全性。
