带滚轮压柄小型微动行程开关结构

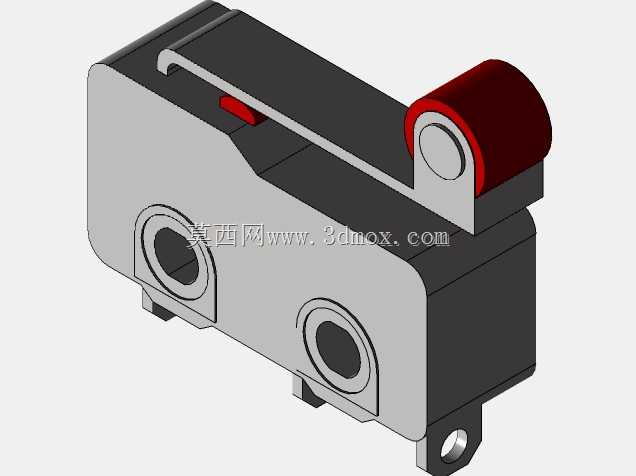

　　这款带滚轮压柄的微动开关，是工控、消费电子、通讯设备领域常用的信号触发与限位检测元件，日常选型中常被用于需要小行程、快响应触发的工位，比如通讯机柜的门体开合检测、小型自动化模组的硬限位触发、家电设备的位置反馈，相比无滚轮的平柄微动，滚轮结构能减少触发过程中对压柄的磨损，适配斜向、弧形运动轨迹的触发件接触，避免长期摩擦导致的压柄断裂或触发精度偏移。从结构设计来看，主体采用上下扣合的阻燃壳体，壳体两侧预留了两个贯通的安装孔，安装时可通过M2.5或M3的螺丝直接固定在安装基板上，底部还带有两个定位插脚，安装时先通过插脚卡入基板的预开孔完成预定位，再锁紧固定螺丝，能避免安装过程中开关移位，保证触发位置的一致性。压柄部分采用杠杆式结构，

　　末端的红色滚轮采用耐磨工程塑料材质，滚轮与压柄之间通过金属销轴连接，触发时滚轮随外部触发件的运动滚动，将滑动摩擦转化为滚动摩擦，大幅降低接触阻力，同时压柄根部内置复位弹簧，外部触发力移除后能快速复位，保证触点快速通断，减少拉弧对触点的烧蚀。壳体侧面露出的红色小按钮是手动测试柄，设备调试阶段不需要外接触发件，直接按压该按钮就能测试开关的通断状态，排查接线故障时非常方便。底部的接线端采用标准插片式结构，适配常规的2.8mm或4.8mm接线端子，接线时不需要焊接，直接压接端子后插入即可，适合批量装配的生产线作业。设计过程中需要重点关注压柄的触发行程与触发力的匹配，这款开关的总行程控制在2mm左右，触发力约1.5N，

　　既不会因为触发力过小导致设备振动误触发，也不会因为触发力过大导致触发件卡滞，内部触点采用银合金材质，能保证小电流信号传输的稳定性，避免接触电阻过大导致的信号丢失。安装边界方面，开关主体的长宽高尺寸控制在极小的范围内，适合安装空间紧凑的设备内部，滚轮突出壳体的高度经过精确计算，既保证足够的触发接触量，又不会因为突出过多导致与周边其他零件产生干涉，安装孔的中心距严格按照行业通用标准设计，可直接替换同规格的其他品牌微动开关，不需要重新修改安装基板的孔位，降低设备改型的设计成本。
