CNC二氧化碳激光器安装固定支架结构

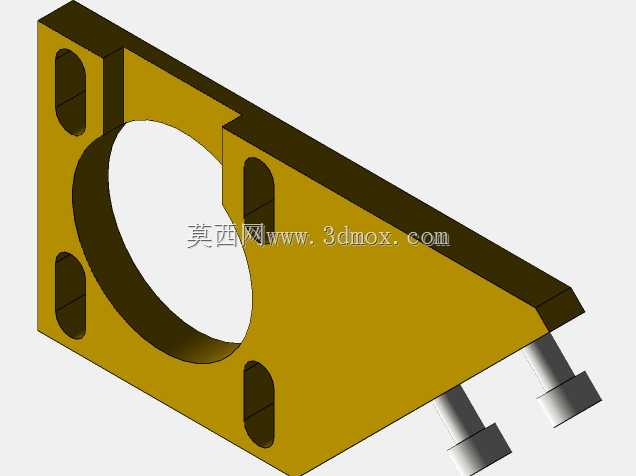

　　这款结构件是面向台式CNC雕刻切割设备配套的CO2激光器安装承载部件，在非金属板材加工场景中，CO2激光器作为核心加工执行单元，其安装定位精度直接决定光路校准效率与切割断面质量，该支架正是为解决激光器在设备机架上的可靠固定、多维度位置微调需求而设计。从结构形态来看，整体采用三角加强式主体构型，相比直板安装座拥有更高的结构刚性，在设备高速进给产生振动的工况下，能有效降低谐振幅度，避免光路偏移导致的加工尺寸超差、切缝宽度不均问题。主体板面预留的大直径圆形避让孔，对应激光器出光端的光路通道，孔位边缘做了倒角处理，避免安装过程中刮伤激光器外壳的散热涂层，同时也为光路调整预留了足够的操作空间，方便校准人员从侧面观察红光指示的对位情况。

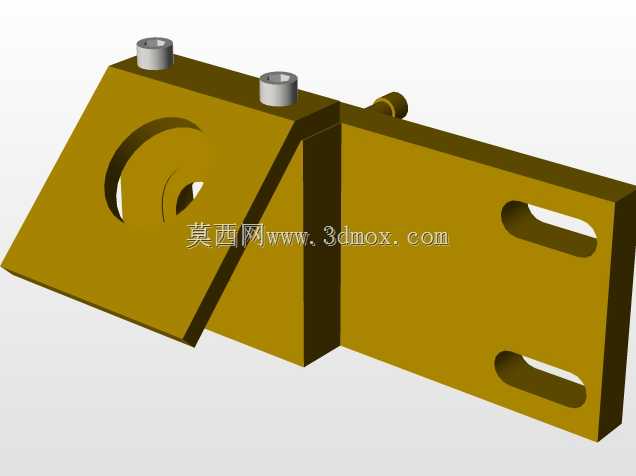

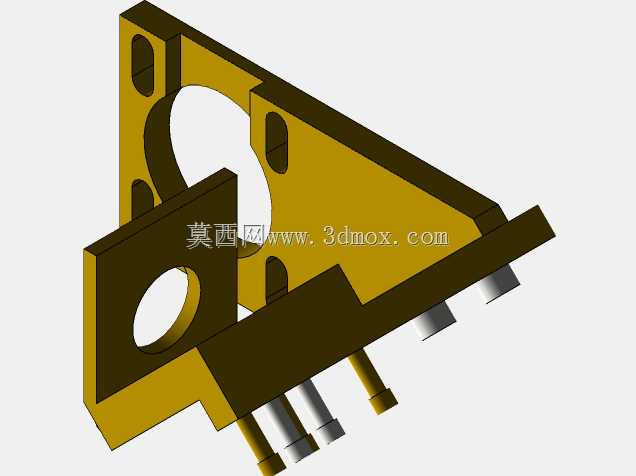

　　支架上分布的多组长条腰型孔，分别对应机架侧与激光器侧的安装连接位，腰型孔的延伸方向覆盖水平横向、纵向两个调节维度，安装时无需额外制作转接板，即可在一定范围内调整激光器的前后、左右位置，匹配不同行程规格的CNC设备光路布局，降低整机装配的适配成本。伸出的多根圆柱定位销，用于和激光器底部的定位孔配合，实现安装时的快速预定位，减少螺栓紧固过程中的位置偏移，销柱的直径公差控制在过渡配合区间，既保证安装时的对位顺畅，又能限制激光器工作过程中的横向窜动。垂直于主体板面的侧装凸台结构，用于安装光路反射镜的调节座，凸台上的两个独立安装孔位与主体板面保持严格的垂直公差，保证反射镜安装后的初始角度基准准确，减少后续光路校准的调整量。

　　整个支架的安装边界充分考虑了小型桌面CNC设备的内部空间限制，整体外轮廓没有突出的尖锐棱角，所有边角都做了小圆角过渡，避免装配维护过程中划伤操作人员，同时各安装孔位的间距避开了设备内部的走线槽、传动导轨等部件的安装位置，不会和其他组件产生装配干涉。在材质适配层面，该结构的厚度设计兼顾了刚性与轻量化要求，采用常规金属板材加工即可满足使用强度，无需开模定制，小批量设备生产时可直接通过激光切割、折弯工序完成加工，制造成本可控，适合中小型CNC设备厂商的配套选型，也可用于现有老旧设备的激光器安装支架替换维修。
