双联船型翘板电源开关结构设计

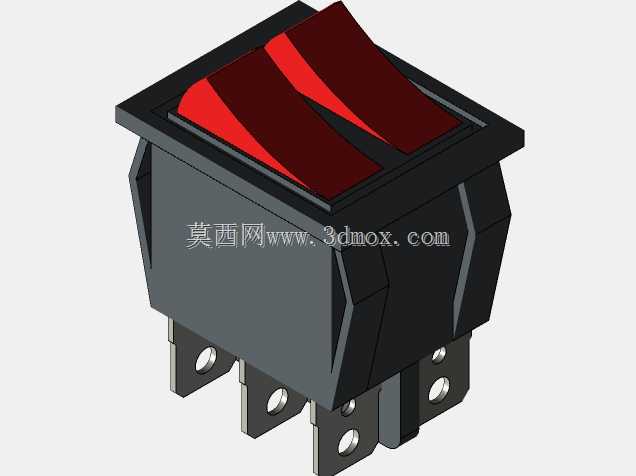

　　这款双联翘板开关主要面向小功率电气设备的通断控制场景，常见于桌面排插、小型工控终端、家用小电器、测试治具等需要双路独立或同步通断的配电回路中，可同时承载两路额定15A、250V以内的交流负载通断需求，相比单联船型开关能在相同开孔尺寸下节省一倍的面板安装空间，减少面板开孔加工工序。从结构设计来看，整体采用嵌入式卡装结构，外壳选用阻燃PA66材质注塑成型，翘板按键部分做了内凹弧度处理，表面做细微晒纹提升按压触感，红色按键配色清晰区分电源回路的通断状态，避免操作人员误操作。底部引脚采用直插式焊片设计，一共六只引脚分别对应两路开关的进线、出线端，引脚表面做镀锡处理，既适合波峰焊焊接在PCB板上，也可以直接压接冷压端子做硬线连接，

　　引脚根部做了加强凸台结构，避免焊接或接线时引脚受力歪斜导致内部触点错位。安装边界上，开关本体为标准卡入式方形结构，适配面板常规矩形开孔，安装时无需额外螺丝固定，依靠本体两侧的弹性卡爪即可卡紧在面板上，卡爪的回弹量预留了0.8mm的面板厚度适配范围，可兼容1mm到2.5mm厚度的金属、塑料面板安装。内部触点采用银合金材质，相比纯铜触点具备更好的耐电弧烧蚀能力，翘板的摆动支点做了耐磨POM衬套，长期反复按压不会出现支点磨损导致的按键松垮问题，按键的按压力度控制在1.2N到1.8N之间，按压行程3mm，具备清晰的档位段落感，不会出现虚位卡顿的情况。建模过程中严格按照实际装配公差做了配合间隙预留，外壳拼接处预留0.1mm的装配间隙，

　　按键与外壳的活动间隙控制在0.15mm，既不会出现按键卡滞，也不会有过大的缝隙导致灰尘进入开关内部，引脚的位置度公差控制在0.1mm以内，可直接适配标准PCB封装，不需要额外调整焊盘位置。在实际选型应用中，这类双联开关常用来分别控制设备的主电源与辅助功能电源，比如小型电焊机的电源与风机控制、桌面仪器的主回路与照明回路控制，相比两个独立开关排布更紧凑，操作时也能更直观区分两个回路的状态，接线端的间距做了4mm的电气间隙设计，满足250V电压等级的安规爬电距离要求，不会出现极间打火的风险。
