三档三脚船型翘板电源开关结构

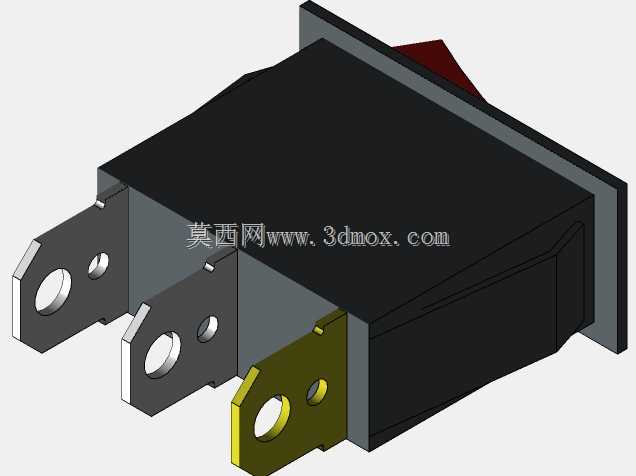

　　这款翘板式船型开关常用于台式电源、小型工控盒、仪器仪表、家电控制板以及通讯测试设备的面板回路中，承担主电源通断或功能档位切换任务。模型完整还原了黑色绝缘壳体、红色翘板按键、面板安装法兰以及三个外露接线端子的空间关系，适合在设备面板布局、电气仓干涉检查和装配验证时直接调用。

　　从实际选型角度看，这类开关通常嵌入矩形面板开孔，前端法兰压在面板外侧，壳体向后穿过开孔并依靠卡扣或弹性结构固定。建模时需要重点控制面板厚度、开孔长宽、壳体后方避让深度以及端子伸出长度，否则容易出现面板装不到位、后盖与线束干涉、焊片或插簧无法正常压接等问题。三个接线片分布在壳体后侧，端子上的圆孔用于螺钉锁紧、焊接或与插簧配合，端子间距和折弯高度直接影响导线走向及相邻元件的安全间隙。

　　结构上，外壳承担绝缘、定位和防护作用，翘板按键通过顶部支点实现摆动，内部动触点随按键位置改变而与静触点接通或断开。三端子形式可支持单刀双掷类回路，在电源切换、风机高低速、灯具模式选择等场景中较为常见。设计壳体侧壁时要保留足够壁厚，既保证插拔端子和频繁操作时的机械强度，也要为内部触点、弹簧和支撑柱留出装配空间；前端法兰与面板接触的面应保持平整，避免压紧后出现缝隙。

　　安装边界方面，面板前方只需预留手指操作翘板的高度和摆动空间，后方则要同时考虑壳体深度、接线端子长度、导线弯曲半径以及插拔工具活动范围。若设备内部排布紧凑，可在开关周围设置挡筋，防止装配时壳体旋转或偏移；接线片附近应避免与金属支架直接接触，必要时增加绝缘隔板。三维建模过程中，端子的厚度、孔径、折弯角度和相对位置需要按实物比例准确表达，因为这些细节决定了线束工程师能否完成可靠接线，也影响外壳与面板之间的公差配合。

　　该模型对结构设计人员的价值在于，它不仅呈现了开关外观，还把面板安装、后侧接线、操作件运动和仓内避让等工程问题集中体现出来。在整机布置阶段，可以借助它校核开孔尺寸、操作面高度、后方安全距离及线束走向；在详细设计阶段，也可参照端子位置绘制PCB或接线片连接关系，减少样机装配阶段的返工。
