二氧化碳激光加工机CNC光路固定安装座

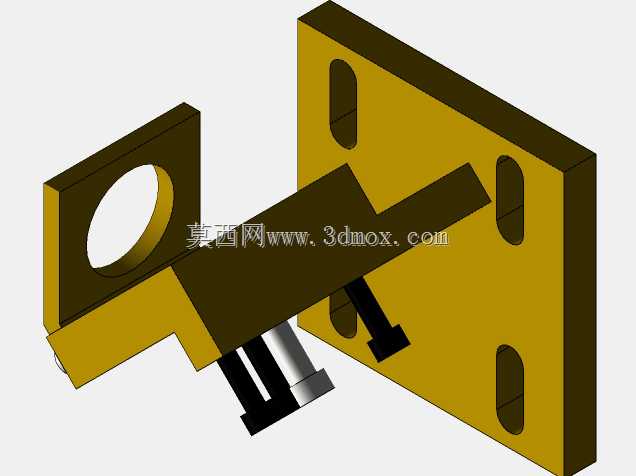

　　这款安装构件主要面向中小功率二氧化碳激光加工设备的光路装配场景，在非金属打标、薄材切割、布料雕花这类常见的CO2激光加工工位中，承担着激光反射镜座与光路调节组件的承载固定作用，是激光加工头与设备机架之间的核心连接构件。从结构设计来看，构件采用L型折弯式的承载布局，竖直安装板上开设了四个长圆形腰型安装孔，孔位沿竖直与水平方向预留了足够的调节余量，安装时可根据光路校准的实际需求，在一定范围内调整整个组件的前后、上下位置，避免了传统圆孔安装对位精度要求过高、校准难度大的问题。水平伸出的承载臂上预留了镜座安装定位面，中间的通孔为激光光路的通行通道，侧边的凸台结构用于固定调节螺丝，可实现反射镜角度的微调，

　　保证激光束能够精准沿设计光路传输到加工头位置。构件的安装边界设计充分考虑了现有CO2激光加工设备的机架型材安装尺寸，竖直安装板的厚度、腰型孔的孔距都匹配常用的40系列铝型材安装标准，不需要额外加工转接板就可以直接固定在设备的光路安装位上，水平臂的伸出长度经过反复校核，既保证了光路调节的操作空间，又不会因为伸出过长导致构件在设备高速移动时产生共振，影响光路稳定性。设计过程中特意在承载臂与竖直板的连接位置做了加厚处理，避免长期受镜座压紧力产生形变，同时在安装孔周边做了沉台设计，螺丝锁紧后头部不会突出安装面，不会和周边的光路护罩、走线槽产生干涉。构件上的小型定位凸台用于卡紧反射镜座的定位销，安装时不需要反复测量对位，

　　只要将镜座卡入凸台位置即可完成初步定位，大幅缩短了现场装配的校准时间。整个构件的棱角位置都做了小倒角处理，避免装配过程中划伤操作人员或者损坏光路的防护软管，外露的安装面都做了平面度处理，保证镜座安装后不会出现倾斜，减少光路校准的反复调整次数。
