哈雷Shovelhead小方坯阀盖结构设计

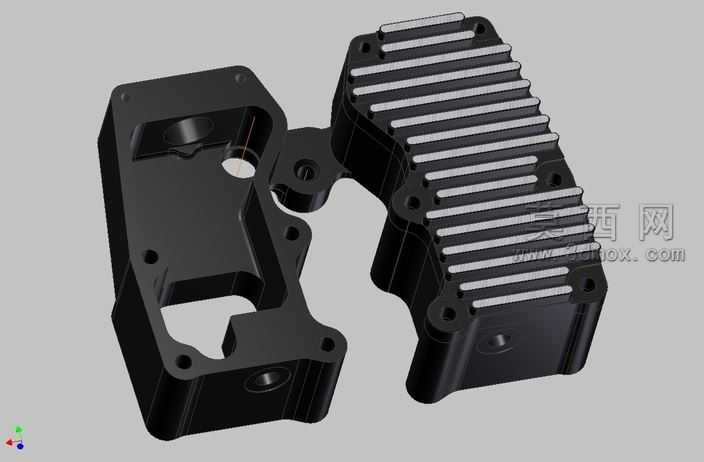

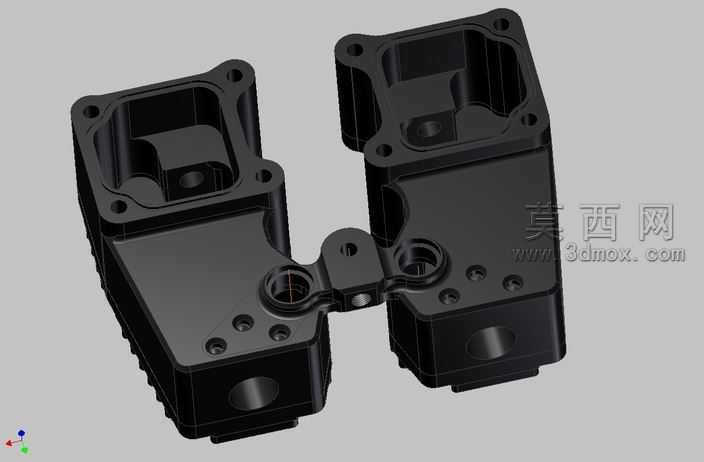

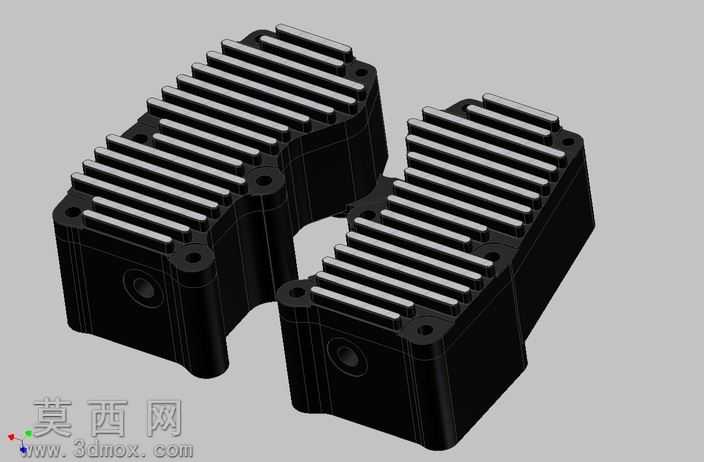

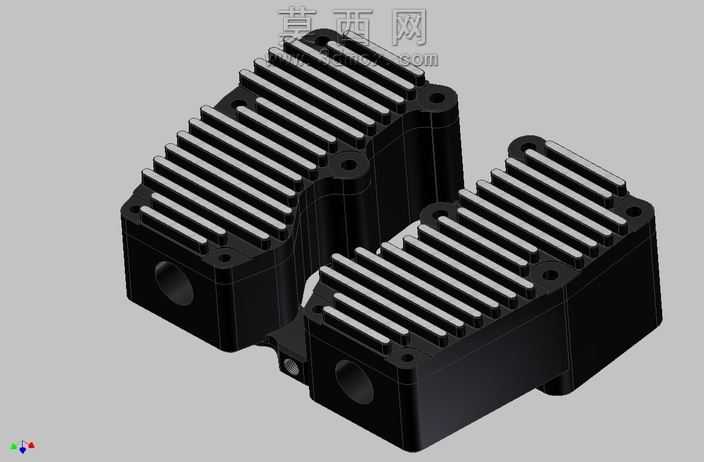

本作品为哈雷Shovelhead机型配套的小方坯阀盖三维建模设计，整体采用对称式双组结构布局，在三维建模过程中严格遵循机车发动机阀盖的装配适配逻辑，先以基准平面定位两组阀盖的相对安装位置，保证两个阀盖的安装孔位同轴度、贴合面平面度满足实际装配公差要求。建模阶段优先构建阀盖的主体方坯基体，通过拉伸、切除特征完成内部阀腔的避让空间设计，确保阀盖安装后不会与气门、摇臂等发动机内部构件发生运动干涉。外部散热鳍片采用阵列特征完成建模，每一片鳍片的厚度、间距、倾斜角度都经过参数化调整，既保证鳍片与基体的连接强度，也最大化拓展散热接触面积，匹配发动机工作时的散热需求。表面材质渲染采用哑光黑色硬质金属材质，还原改装款方坯阀盖的阳极氧化质感，鳍片边缘做细微的倒角高光处理，模拟金属机加工后的真实触感，安装孔位处做沉孔结构设计，保证固定螺栓安装后端面齐平，不会出现凸起剐蹭的问题。设计过程中充分考虑阀盖的实际使用场景，在阀盖侧壁预留了传感器安装接口位，接口周边做加厚加强结构，避免长期震动出现接口开裂的问题，两组阀盖的相邻侧边做圆弧过渡处理，既优化视觉整体性，也避免安装维护时锐角剐蹭操作人员。整体模型的结构细节完整，所有棱边都做了符合机加工工艺的圆角处理，没有出现建模过程中常见的尖锐破面、特征重叠问题，渲染阶段采用柔和的侧上方打光，清晰呈现散热鳍片的层叠结构与主体的立体轮廓，准确还原该款改装阀盖的硬朗工业质感，结构设计完全适配对应机型的安装尺寸，可直接用于改装配件的加工参考、装配模拟使用。
