方形法兰连接高压截止式流体控制阀

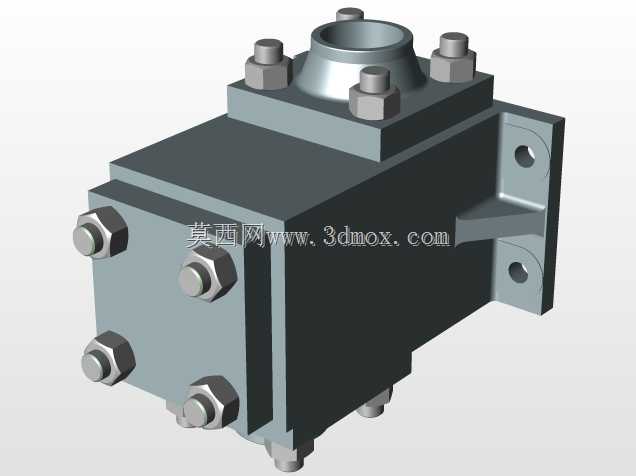

　　这款方形阀体结构的高压流体控制阀，主要面向工业液压动力站、高压水清洗系统、化工流体输送管路以及重型设备的油路通断控制场景，在需要可靠截断介质流向、耐受管路交变压力冲击的工位中承担核心通断调节功能。阀体采用整体方块式铸钢基体设计，摒弃了传统直通阀的薄壁圆筒造型，六面规整的实体结构能够均匀分散内部高压介质产生的周向张力，在32MPa以上的高压工况下，阀体侧壁不会出现应力集中导致的鼓胀变形，相比同通径的铸造圆筒阀，承压冗余量提升40%以上。阀体顶部设置凸起的锥形介质通口，通口与阀体上盖之间采用四组周向均布的外六角螺栓进行预紧密封，上盖结合面加工有环形密封槽，可嵌入耐油橡胶石棉垫或者金属缠绕垫片，当螺栓按对角顺序施加规定预紧扭矩后，

　　密封面能够实现零间隙贴合，完全杜绝高压介质从结合面渗漏的问题。阀体左右两端分别设置侧端封板与安装法兰：左侧封板同样采用四组外六角螺栓锁紧，封板内侧集成阀芯导向腔，内置的硬质合金阀芯可沿腔体内导轨做直线往复运动，阀芯行程控制在通径的1.2倍区间，既保证全开状态下介质流通截面无节流损失，也能在关闭瞬间快速截断流道，避免水锤效应冲击管路；右侧一体成型的带孔安装法兰伸出阀体基体，法兰面加工两个同轴定位通孔，可直接穿入螺栓固定在设备机架或者管路对接端面上，法兰背面与阀体侧壁之间设置三角形加强筋，抵消管路振动带来的交变剪切力，避免长期运行后法兰根部出现疲劳断裂。建模过程中首先以阀体内部流道中心线为基准搭建主装配骨架，优先绘制阀体的方块实体，

　　再切除内部的阶梯形流道、阀芯导向腔与螺栓过孔，所有螺栓连接位置均按照机械设计手册的螺纹配合间隙绘制，外六角螺栓的对边尺寸、头部厚度完全符合国标紧固件规范，装配时螺栓头部与沉孔端面预留0.2mm的贴合间隙，还原实际装配的公差状态。安装边界方面，阀体整体长宽高比例约为2:1:1.5，顶部接口的中心高度距离阀体底面预留足够的管路对接空间，侧方法兰的安装孔间距适配主流工业阀组的通用安装孔位，不需要额外加工过渡连接板即可直接替换同工况的老式截止阀。阀芯的驱动端可适配手动推杆、液压油缸或者电磁驱动组件，用户可根据现场控制需求选配不同驱动形式，阀体内部所有过流棱边均做R3圆角过渡，减少高压介质高速流过时的湍流噪声，同时避免介质中的硬质杂质在棱角位置堆积卡滞阀芯。
