内螺纹直通式手动球阀结构设计

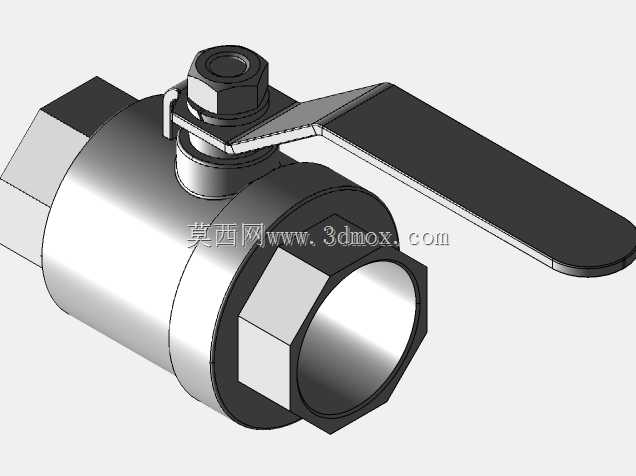

　　这套手动球阀三维结构围绕中小口径管路的通断控制需求搭建，两端采用内螺纹接口，可直接旋入配套外螺纹管段，在给排水、小型液压站、气动回路、化工取样管路以及设备冷却水路中都十分常见。整机以直通式流道为核心，阀体内部容纳球形启闭件，球体开设与管路公称通径匹配的通孔；扳动手柄时，阀杆带动球体绕垂直于流道的轴线旋转九十度，通孔与流道对正即为全开，球面封堵流道即为全关。

　　从结构层次看，中部为锻制或棒料加工而成的阀体，两端螺纹接头承担密封与连接作用，端部六角面便于现场使用扳手拧紧。球体与阀体之间设置密封座圈，依靠装配预紧和介质压力实现贴合，降低内漏风险；上部阀杆穿过阀体填料腔，通过填料或密封垫形成轴封，防止介质沿杆部外渗。阀杆顶部加工扁位与手柄配合，手柄末端加长，利用杠杆原理降低操作力矩，手柄下方通常设置限位结构，将转角约束在零至九十度之间，避免过转造成密封面错位。顶部螺母用于压紧填料或锁定阀杆轴向位置，装配关系清晰，拆装维护路径直接。

　　建模时先依据公称通径确定流道直径，再反推球体外径、密封座圈包容角和阀体最小壁厚；螺纹段长度、六角对边尺寸需预留扳手空间，手柄全开和全关两个极限位置都要做运动包络检查，避免与相邻管道、支架或墙面干涉。安装边界方面，要重点核对两端螺纹规格、密封面形式、阀体总长及最大外廓高度，水平管道上手柄宜留有向上或侧向操作空间；若布置在密集阀组内，还应保证手指握持和扳手运动的可达性。

　　该类球阀结构紧凑、流阻小、启闭迅速，适合频繁开关或需要快速切断的场合；但节流工况下高速介质易冲蚀密封面，通常不作为长期调节元件使用。三维模型完整表达了阀体、球芯、阀杆、手柄、压盖、密封件及紧固件之间的配合关系，可用于管路布置干涉检查、操作空间校核、备件测绘以及非标阀组设计参考。
