双链轮同步齿形带传动机构

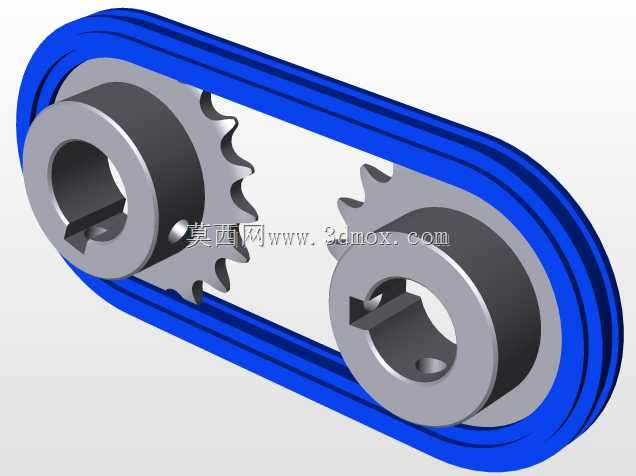

　　这套传动结构在轻工输送线、小型工装变位机、桌面级实验设备以及通讯产品装配工位的间歇送进机构里十分常见，整套组件由两个带键槽的钢制链轮、闭环蓝色同步齿形带以及配套张紧安装位构成，建模时完整还原了链齿啮合轮廓、轮毂轴孔、平键槽、端面定位台阶这些直接影响装配的细节，没有做省略工艺特征的简化处理。从实际选型落地的角度看，两个链轮的中心距是布局阶段最先锁定的边界参数，设计时需要预留齿形带装入的操作间隙，同时要在机架侧方留出张紧轮或者腰形调节孔的活动余量，避免现场装配时出现带体无法套入、张紧行程不足的问题。链轮轴孔采用通孔加平键槽的经典结构，轮毂端面高出齿根圆形成定位台阶，装配时轴端挡圈可以直接贴靠台阶面锁紧，既限制链轮轴向窜动，

　　也能保证带轮和传动轴的同轴度，高速运转时不会出现带体跑偏、齿面偏磨的情况。齿形带选用蓝色聚氨酯包覆钢丝芯的常规工业样式，带体内侧的齿形和链轮外缘齿廓完全贴合，和普通平带靠摩擦力传动不同，这种啮合传动不会出现打滑丢步，传动比可以保持恒定，在需要精准同步送料、工位分度的场景下，不用额外加装编码器补偿滑差，控制逻辑会简单很多。结构设计阶段特意把两个链轮的齿宽、轮毂直径、轴孔尺寸做了统一，备件互换性很强，维护更换时不需要单独区分主动轮从动轮，链轮齿廓做了渐开线修形，齿顶预留了啮合退让间隙，带体啮入啮出的时候不会出现刚性卡滞，运转噪音比直齿链条传动低不少，也不需要频繁加注润滑油，适合无尘车间、电子装配这类对油污管控严格的工况。安装边界上，

　　整套传动组件的外围轮廓要和设备护罩保留至少十毫米以上的安全间隙，蓝色带体的外侧圆弧转弯半径不能小于带体允许的最小弯曲半径，过小的弯折半径会让内部钢丝芯产生疲劳断裂，大幅缩短带体使用寿命。机架上固定链轮轴承座的安装面需要一次铣削保证共面，两个轴的平行度误差要控制在允许范围内，否则带体工作时会单边受力，边缘快速磨损脱层。这套模型把传动副的配合关系、零件层级都做了完整拆分，工程师可以直接在此基础上修改轴孔直径、调整中心距、替换带体规格，快速衍生出适配不同负载转速的传动方案，不用从零开始绘制齿形和带体轮廓，能大幅缩短前期结构设计的周期。
