双工位料仓自动上料机架结构

　　该结构面向批量工件的暂存、定向供给与连续上料场景，常见于装配线、检测线、加工单元前端，用于替代人工反复补料。设备主体采用长条形框架布置，两侧设置倾斜导料面，可依靠重力将散料汇集至中部取料区域；框架内部预留输送、顶升或移载机构的安装空间，便于与振动盘、机械手、传送带等下游设备衔接。

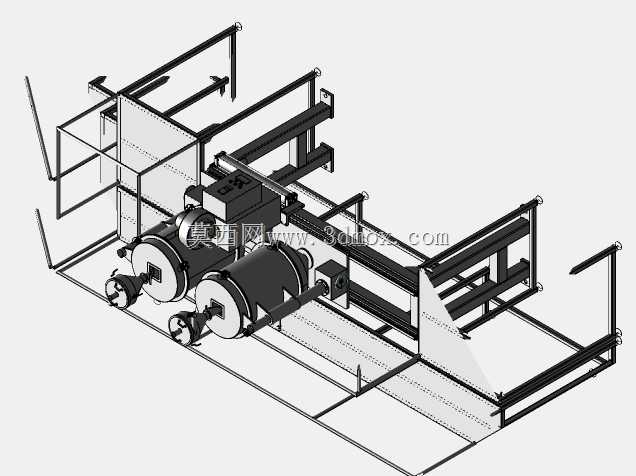

　　从三维结构看，整机由方管焊接或型材拼装的底架、侧向挡料板、端部限位支架、两组圆筒形储料/分料部件以及多根横向导向梁组成。底架承担整机载荷并确定安装边界，立柱与横梁之间形成稳定的空间桁架，能够承受料堆偏载和机构往复运动产生的冲击。倾斜面板通过折边和支撑梁固定，既引导物料下滑，也防止工件在边角卡滞。

　　两组圆筒部件位于机架中部，可作为卷筒料承载、回转分料或缓存单元使用；端部法兰、轴承位和锁紧结构在模型中均有体现，方便后续选配驱动轴、张紧装置和传感器。横向导轨梁沿设备长度方向延伸，为移料小车、拨叉或抓取机构提供直线运动基准；两端设置挡块和安装座，可限制行程并固定驱动元件。

　　设计思路上，结构优先保证物料流动路径顺畅：入料区开阔，挡料高度足够，导料面角度利于工件靠自重下滑；中部取料区留出操作和维护空间，两侧圆筒组件可独立拆装。机架底部平面作为现场落地基准，地脚板预留孔位，便于与地面膨胀螺栓或设备平台连接。外形呈长方布局，运输时可按框架、挡板、卷筒组件分段拆解，现场再通过螺栓复装。

　　建模时需重点核对料斗容积与节拍匹配关系，确认最大工件尺寸通过导料口时不发生干涉；同时校验框架立柱间距、横梁挠度、圆筒中心高及取料点坐标。对于需要自动供料的产线，该结构可在储料能力、换料便利性和机构扩展之间取得平衡，为后续详细设计提供完整的空间参照。
