工业立式精密流体过滤罐体结构

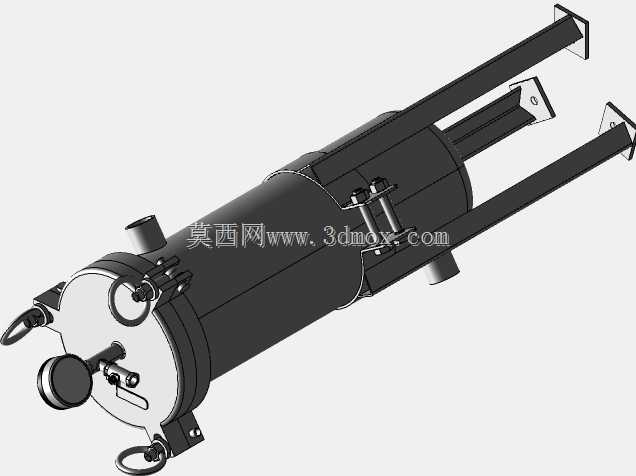

　　这套过滤设备三维结构面向工业流体净化环节搭建，整体采用立式承压罐体作为主体，外部配置双侧长支腿与端部安装板，可直接固定在机架平台、撬装底座或生产线旁的支撑钢结构上。罐体轴线方向预留了较完整的检修空间，前端封头处设置快开压紧机构、操作手轮和锁紧连接件，日常更换内部滤元时不需要整体拆卸主管道，只需松开端部压盖即可完成滤芯、滤网或密封件的维护。

　　从实际布置看，筒体侧面布置有流体进出接口，接口位置与支腿高度相互协调，便于现场管道沿水平方向接入。支腿并非简单装饰件，建模时已考虑罐体满载后的承重边界，两支腿向筒体后方延伸，端部开孔用于螺栓固定，能够限制设备运行中因流体脉动产生的位移。罐体顶部和侧部还保留了排气、排污或压差检测附件的安装位置，结构表达覆盖了主筒体、封头、卡箍、锁紧螺栓、铰接件、管口法兰及支撑件之间的装配关系。

　　设计思路上，该结构优先保证过滤腔体的承压完整性与维护便利性。筒体采用规则圆柱形态，有利于内部滤篮或滤芯沿轴向布置，流体进入腔体后可沿筒壁形成较稳定的流道，减少局部涡流对过滤元件的冲击。前端封头通过多点压紧结构与筒体连接，压盖周边的锁紧件分布在密封面外侧，闭合后可将密封压力均匀传递到密封圈上，降低偏载泄漏风险。侧面手轮和小口径接口的位置符合人员站立操作高度，检修时无需借助高位平台即可完成主要动作。

　　外形尺寸方面，模型的最大外轮廓不仅包含筒体直径，还需计入两侧支腿外伸长度、端部手轮旋转半径以及侧向管口占用空间。进行产线布局时，设备前方应留出抽拉滤芯的直线距离，上方需保留开盖和起吊空间，后侧支腿安装板则要与基础梁面对应。若将该设备纳入水处理、切削液循环、化工料液输送或轻工配料系统，可在此结构基础上继续细化滤芯精度、密封材质、筒体壁厚和接口标准，使三维模型直接服务于设备选型、干涉检查与装配指导。
