工业管道式流体加热循环装置

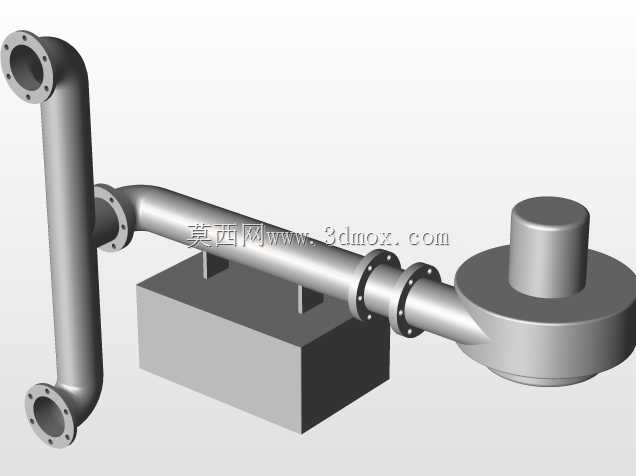

　　这套管路式加热装置主要面向需要对循环流体进行在线升温的工业场景，常见于小型工艺试验线、恒温供给系统以及配套设备的流体预处理单元。装置整体由立式弯管段、水平输送管段、端部蜗壳式动力腔体和下方承载基座组成，管路两端均采用带螺栓孔的法兰接口，可直接与现场既有管线对接，不需要额外焊接转接，拆装维护时只需松开法兰紧固件即可分段拆卸。

　　从布局上看，左侧立管通过90度弯头形成上下两个法兰接口，能够在有限占地内完成竖向管路折返，减少水平方向的安装跨度；水平管段通过两处法兰与中部支撑、右侧蜗壳腔体连接，管路上的法兰位置同时承担密封与定位作用，装配时可借助法兰止口保证同轴度，避免管道偏心造成流体阻力增大。右侧圆形蜗壳腔体上方设置圆柱形接口，既可以作为动力部件的安装位，也可作为温度、压力测点的扩展接口，方便后续接入温控元件。

　　设计过程中，管路走向优先考虑流道连续性，弯头与直管过渡处保持圆滑衔接，降低局部涡流和压损；管道下方设置矩形基座，基座上伸出两处支撑托座承托水平管，使管路重量不全部作用于法兰连接面，运行时能够抑制管路振动。基座底面为平整安装面，现场布置时可通过地脚螺栓固定在钢架或混凝土基础上，外接管线的附加载荷也能通过支撑结构传递到基础。

　　安装边界方面，装置的最大外轮廓由左侧立管高度、右侧蜗壳直径和基座长宽共同决定，竖向布置的双法兰端需要预留法兰螺栓操作空间，水平管两侧应留出管道对接和扳手作业距离；蜗壳腔体上方圆柱结构周边需保证部件拆装空间，基座周围则要考虑检修人员通行。选型配管时，应核对两端法兰的孔径分布、密封面形式以及管道通径，使外接管路与装置流道一致；若用于带温流体循环，还需在管段外侧预留保温层包覆空间，法兰位置留出保温后紧固件的操作余量。

　　结构建模时，弯管、直管、法兰和蜗壳腔体分件建立，有利于在工程中分别出图和加工；法兰螺栓孔按圆周均布处理，支撑托座与管道接触位置按贴合面构建，基座壁厚与加强关系按承载需求表达。整体结构兼顾了管路连接、设备承载和现场检修，适合作为流体加热循环系统中的核心管路总成进行结构参考与布置校核。
