通讯设备用外螺纹中空连接锁紧套

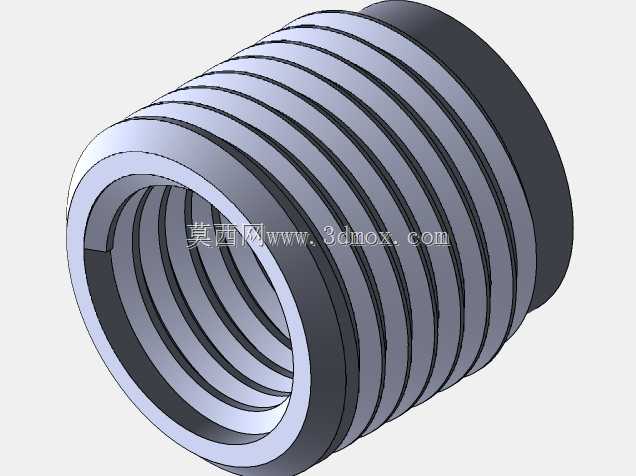

　　这类带外螺纹的中空锁紧套，在通讯类设备的线缆接驳、模组固定场景中应用十分普遍，常见于手持通讯终端、基站射频模块的接口位置，主要承担线缆端头锁紧、壳体间螺纹对接、密封结构预紧的功能，避免设备在晃动、拉扯工况下出现接口松脱、信号传输中断的问题。从结构设计来看，该零件采用全中空贯通结构，内孔预留足够穿线空间，可适配多芯通讯线缆、射频同轴接头的穿过需求，内壁做了光滑过渡处理，没有尖锐棱角，穿线时不会划伤线缆外护套，也能减少线缆弯折时的应力集中。外表面采用等距梯形螺纹设计，牙型角经过优化，既保证足够的啮合锁紧力，又能在反复拆装时减少牙型磨损，相比普通三角螺纹，这类梯形牙的抗挤压能力更强，适合通讯设备需要频繁检修拆装的使用场景。

　　零件一端做了加厚的限位台肩，台肩端面加工有定位止口，安装时台肩可以抵在设备壳体的安装孔端面，止口嵌入安装孔内实现径向定位，避免螺纹拧紧时零件出现偏斜，保证对接的同轴度。螺纹段的长度经过匹配设计，刚好适配常规通讯设备壳体的壁厚，拧紧后不会出现螺纹外露过长或者啮合不足的问题，外圆的螺纹收尾处做了退刀槽处理，既方便机加工时的退刀操作，也能避免螺纹末端的飞边在装配时刮伤操作人员或者线缆。从安装边界来看，该零件的最大外径对应螺纹大径尺寸，安装时需要在设备壳体上加工匹配的内螺纹孔，孔位的同轴度公差需要控制在0.1mm以内，台肩对应的沉孔深度要和台肩厚度匹配，保证装配后台肩端面和壳体表面齐平，不会突出影响设备外观或者其他模组的安装。

　　零件的内孔直径根据适配的线缆规格做了对应设计，穿线后可以在零件尾部搭配密封圈或者线卡，实现线缆处的密封和抗拉扯固定，在户外通讯设备上使用时，还可以在螺纹段缠绕生料带或者涂覆螺纹密封胶，提升接口处的防水防尘能力，满足IP65以上的防护等级要求。设计这类零件时，需要重点考量螺纹的啮合强度和中空部分的壁厚平衡，壁厚过薄会导致零件拧紧时出现开裂，壁厚过厚则会占用过多设备内部空间，同时台肩处的过渡圆角需要做合理设置，减少应力集中，避免零件在受到侧向拉扯力时从台肩位置断裂。
