C型开口弹性卡箍紧固连接结构

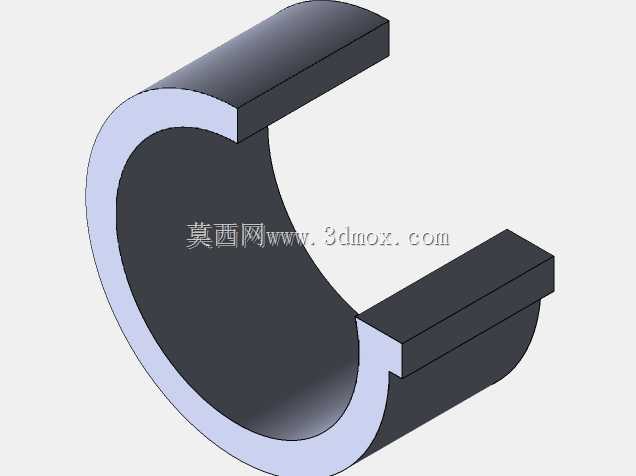

　　这类C型开口结构的紧固卡件，在民用通讯设备的布线固定、小型管路限位场景中应用十分广泛，日常做设备结构装配时，经常会用到这类快装式的卡接件来替代传统螺栓紧固的方案，能大幅缩减现场装配的工时。从结构设计逻辑来看，该零件采用半开口的C型环体结构，环身截面为等厚矩形，两个端部做了平直的切边处理，没有额外的扳动耳结构，整体依靠环身自身的弹性形变实现卡紧，安装时不需要额外的紧固件辅助，直接对准待固定的圆柱件径向推入即可完成卡装，拆卸时也只需要用平口工具撬动开口端就能快速取下，非常适合需要频繁拆装维护的通讯设备内部走线场景。在实际功能层面，该零件主要作用是对直径匹配的圆柱杆件、通讯线缆束或者小型气路管路做径向限位，

　　防止设备在运输或者运行振动过程中，管线出现移位、松脱的问题，相比全封闭的环形卡箍，这种开口结构的适配公差范围更宽，对于被固定件的外径尺寸偏差容忍度更高，哪怕被固定件外径有零点几毫米的尺寸波动，也能依靠环身的弹性变形实现可靠抱紧。设计这类零件的时候，首先要确认的是安装边界的尺寸限制：环身的外径不能超出安装位的预留空间，开口的宽度要略小于被固定件的直径，保证推入后有足够的抱紧力，同时环身的壁厚要结合材料的弹性模量做核算，壁厚过大会导致安装时需要的推入力过大，现场装配难度提升，壁厚过小则会导致抱紧力不足，受振动后容易脱落。环身的内圆面要做光滑处理，不能有明显的模痕或者毛刺，避免卡装时刮伤线缆的外绝缘层或者管路的外壁防护层，

　　两个端部的切口要做倒钝处理，防止安装时划伤操作人员的手部，也避免应力集中导致环身在反复拆装过程中出现端部断裂的问题。在通讯基站的内部布线、家用通讯终端的内部走线固定场景中，这类卡件的使用量很大，因为这类场景的装配空间通常比较紧凑，没有足够的操作空间来拧动螺栓或者使用卡箍钳，这种直推式的卡装结构刚好适配狭小空间的装配需求，同时零件本身结构简单，加工成型难度低，不管是采用弹簧钢冲压成型还是采用工程塑料注塑成型，都能实现很低的单件成本，适合大批量生产使用。做三维建模的时候，要重点注意环身的弧度公差，内圆的圆度误差不能过大，否则会出现局部接触应力过大的问题，长期使用后容易出现应力松弛导致卡紧力下降，开口的两个端面要保持平行，避免安装后出现偏载导致卡件歪斜，影响固定的可靠性。
