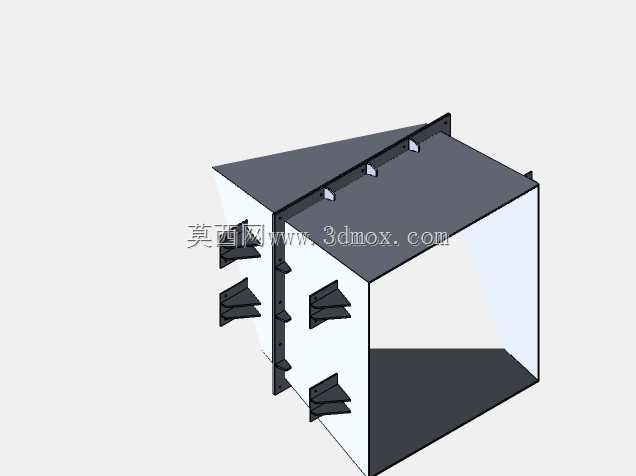

通讯基站用pheu填料支撑结构件

　　该结构件主要应用于通讯基站信号处理单元的内部填料支撑场景，作为pheu填料的承载安装基体，承担填料模块的定位、固定以及气流导向作用，在通讯设备的风道系统中，能够保障填料层安装稳固，同时配合风道结构实现气流的均匀分布，避免局部紊流影响设备散热或信号处理模块的工作稳定性。从结构设计来看，整体采用开放式框型承载结构，主体侧板与端板通过折弯成型工艺加工，侧板上预留的多组三角加强筋采用一体化冲压成型，无需额外焊接加强件，既减少了装配工序，也能有效提升侧板的抗形变能力，在长期承受填料重量以及设备运行振动的工况下，不会出现侧板外凸或连接位松动的问题。顶部斜向盖板的设计角度经过风道流场仿真优化，能够将进入设备内部的气流平顺导向填料层的整个迎风面，

　　避免气流直吹填料局部区域造成的填料损耗不均问题，盖板边缘预留的安装凸耳带有标准安装孔位，可直接与通讯设备的主体框架通过螺栓连接，安装时无需额外制作转接件。设计过程中充分考虑了安装边界的适配性，整体框体的内部净尺寸匹配常规pheu填料模块的外形规格，填料装入后侧边与框体内壁的间隙控制在合理范围，既不会因为间隙过大出现气流短路，也不会因为间隙过小造成填料安装卡滞，侧板上的加强筋凸起高度经过精确计算，不会侵入填料的安装空间，同时也能在框体堆叠时起到定位导向作用。底部的承载边采用双层折弯结构，承载面的平面度控制在机械加工通用公差范围内，能够保证填料放置后受力均匀，不会出现局部悬空导致的填料受压破损问题。

　　整个结构件的所有连接位均采用可拆卸的螺栓连接设计，后期维护更换填料时，仅需拆卸对应侧的端板即可完成填料的抽换，无需整体拆解结构件，能够大幅降低现场维护的作业时长，适配通讯基站无人值守、快速运维的实际需求。结构的外轮廓尺寸充分考虑了通讯设备机柜的内部安装空间限制，安装后不会与机柜内的走线槽、其他功能模块产生干涉，边角位置均做了倒角处理，避免安装作业时划伤线缆或作业人员。
