三联式通风百叶格栅结构设计

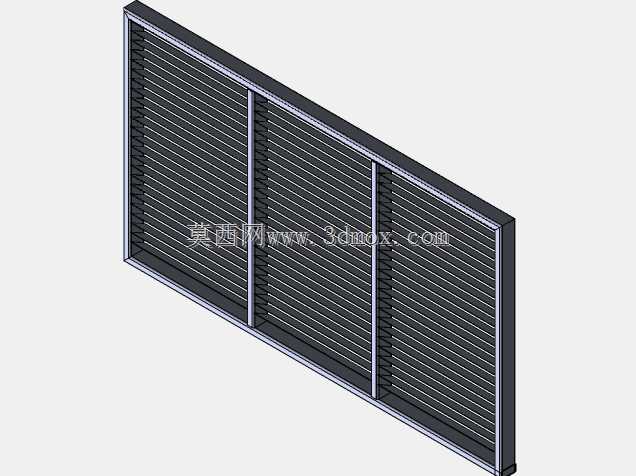

　　这款三联式百叶格栅构件，主要应用在各类需要通风散热同时兼顾防护阻隔的设备舱体、机柜壳体、建筑通风口场景中，日常工况下既可以保障气流的顺畅流通，避免舱内积热引发的元器件性能衰减，又能通过均匀排布的百叶叶片阻隔大体积杂物、飞溅液滴进入舱体内部，降低内部构件受异物侵入损坏的概率。从结构设计逻辑来看，整体采用三段等宽的格栅单元拼接为整体矩形框架，相邻单元之间设置竖向加强筋做分隔，既保证了大尺寸通风面的结构刚性，避免大跨度单片格栅在长期使用中出现框架变形、叶片错位的问题，也能让整体受力更均匀，在安装固定时可以通过框架周边的安装边完成多点位固定，适配不同厚度的安装基面。叶片采用等间距平行排布的倾斜式结构，倾斜角度经过反复校核，

　　在保证有效通风截面积满足通风量要求的前提下，尽可能缩小叶片之间的可视间隙，避免外部异物直接穿透格栅进入内部，同时倾斜的叶片角度可以引导气流沿预设方向流通，减少直吹带来的风噪问题。框架边缘做了等宽的折边设计，安装时折边可以贴合安装基面的表面，既可以遮挡安装缝隙，提升装配后的外观整洁度，也能在折边上预留安装孔位，通过螺栓或者卡扣完成快速固定，不需要额外做复杂的适配结构。从安装边界来看，整体为规整的矩形外轮廓，三个格栅单元的叶片排布角度、间距完全一致，装配后不会出现通风阻力不均的问题，框架的厚度控制在常规通风构件的适配范围内，可以直接嵌入标准尺寸的通风开口中，不需要对安装基面做额外的裁切修改。叶片与框架之间采用一体化的连接结构，

　　没有额外的拼接缝隙，长期使用不会出现叶片松动、脱落的问题，表面的平整结构也便于日常清洁维护，只需要擦拭表面就可以清除附着的灰尘杂物，不需要拆解构件。在实际选型应用中，这类三联格栅相比单片大尺寸格栅，结构抗形变能力更强，在同等通风面积下，整体重量更轻，材料利用率更高，适合用在通讯机柜、户外设备舱、通风管道端口等场景，既满足通风散热的功能需求，也能起到一定的防护与外观装饰作用。
