斜置式蜂窝填料承载箱体结构

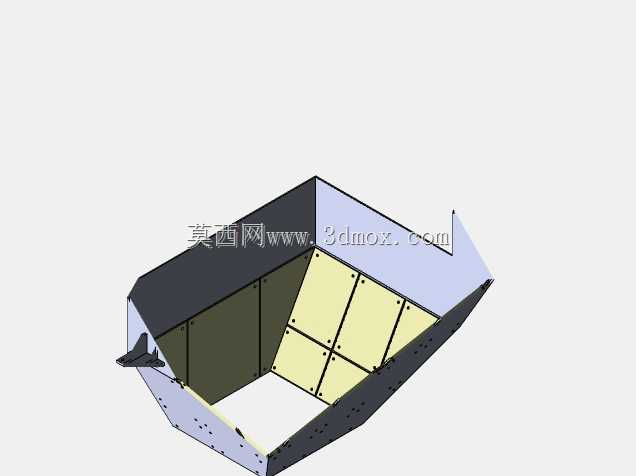

　　该结构为斜向布置的填料承载箱体，整体采用钣金折弯拼焊成型，箱体一端收窄并带有外接连接法兰耳板，另一端敞口形成物料或气流进出通道，内部斜向铺装多块分格填料衬板，衬板通过四周均匀分布的紧固件固定在箱体内部的安装折边上，衬板表面划分出规整的方格填充区域，可在方格内装填多孔吸附、换热或缓冲填充物料，斜置的铺装角度能够延长介质在箱体内部的流经路径，避免介质直进直出造成的作用时长不足问题。

　　从现场安装边界来看，箱体整体呈变截面斜楔形态，外侧壁板沿斜向走势连续折弯，侧壁预留多组安装定位孔，既可以单独串接在管路通路中，也可以多组并排嵌入大型处理设备的腔体内部，端部的连接耳板开有对位通孔，可直接与外部管路法兰或设备机架端面锁附，安装时无需额外制作转接支架，侧壁的孔位同时兼顾了拼焊时的定位工装固定与后期运维拆解的起吊对位需求。

　　设计思路上优先考虑了填料的更换便利性，内部衬板采用分块拼装方案，单块衬板尺寸控制在人工可徒手抽取的范围内，当填料出现堵塞、老化需要替换时，无需整体切割拆解箱体，仅需松开衬板周边的紧固件即可逐块抽出衬板更换内部填充物料，大幅降低后期运维的工作量。箱体的变截面斜腔结构同时兼顾了流场导向作用，介质从窄端进入后沿斜向衬板表面逐步扩散，流经全部填料方格区域后从敞口端流出，不会出现腔体内的流通死区，衬板之间的拼接缝隙预留了微量膨胀间隙，可适应不同工况下的温度形变，避免热胀冷缩造成衬板拱起变形。

　　在实际应用场景中，这类填料箱体可搭载在废气吸附处理装置、气固分离设备、通风消音段或者小型换热机组内部，斜置的填料层既可以承载活性炭、多孔陶瓷等吸附填充料完成介质过滤净化，也可以铺装消音棉类填充材料实现风道降噪，钣金外壁的折弯结构在不额外增加加强筋的前提下提升了箱体整体刚性，薄壁板材即可满足腔体承压要求，整体重量控制在较低水平，吊装嵌入设备内部时不会对机架造成额外的重载负担。建模过程中所有折弯边、安装孔位、衬板分格间距都按照实际钣金加工公差预留余量，拼焊位置的止口结构提前在三维中做了对位干涉检查，确保生产时各板件可以顺利拼合，不会出现现场装配时孔位错位、衬板无法装入的问题。
