多组触点导轨安装式欧姆龙继电器结构

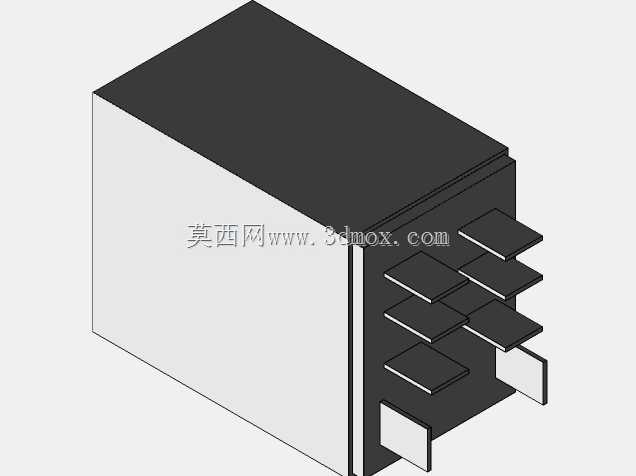

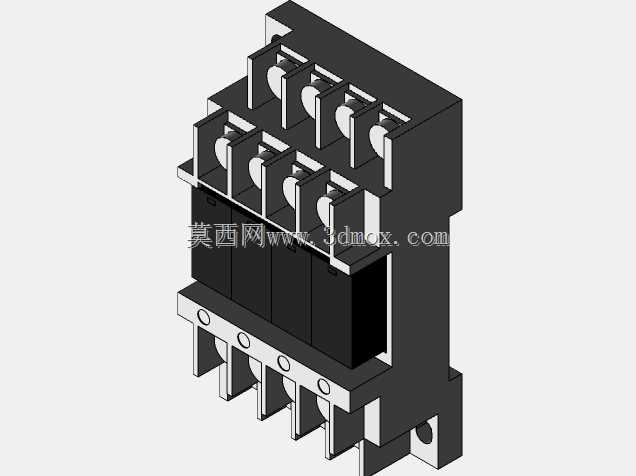

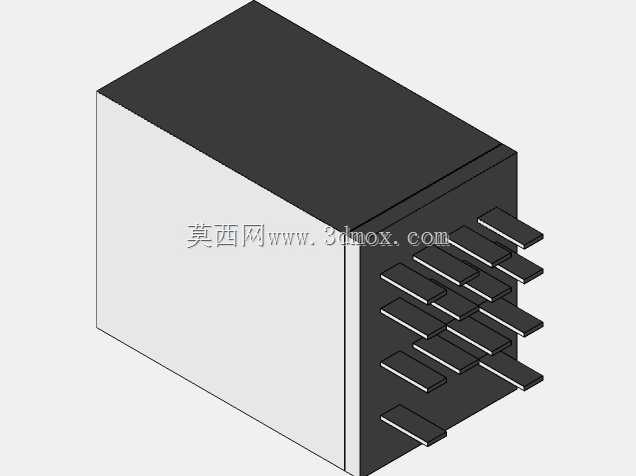

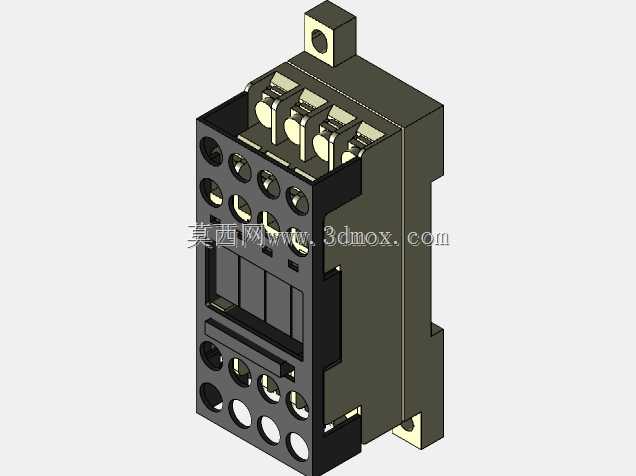

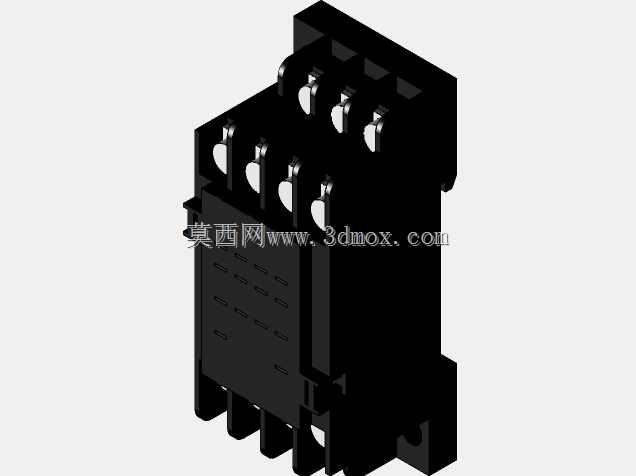

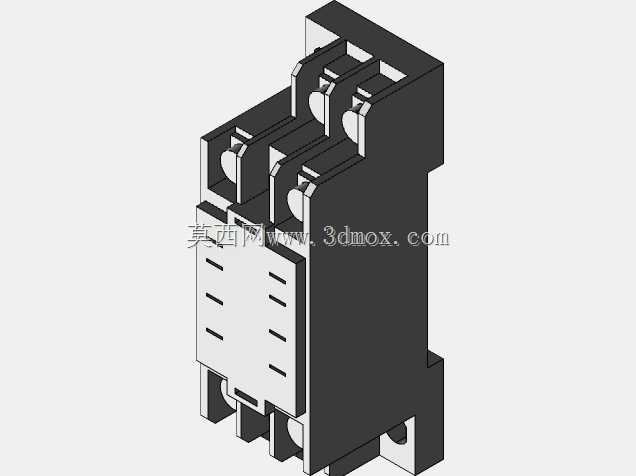

　　这款多组触点继电器的三维结构还原，完全贴合工业现场低压控制回路的实际选型需求，在自动化产线的信号中转、小功率负载通断场景中，这类继电器是连接PLC输出端与现场执行元件的核心中间部件，能够将主控系统的弱信号转换为可驱动接触器、电磁阀等元件的控制电流，同时实现强弱电回路的电气隔离，避免主控板受负载侧浪涌冲击损坏。从结构设计来看，模型完整还原了8组独立触点的排布逻辑，触点模块与线圈驱动部分采用分层堆叠设计，上层为带动作指示的触点拨杆结构，每个触点回路对应独立的接线端子位，端子处预留了标准螺丝锁紧的空间，符合常规电工接线的操作空间要求，不会出现相邻端子接线干涉的问题。底座部分采用标准DIN导轨适配结构，底部的卡扣结构做了弹性让位设计，

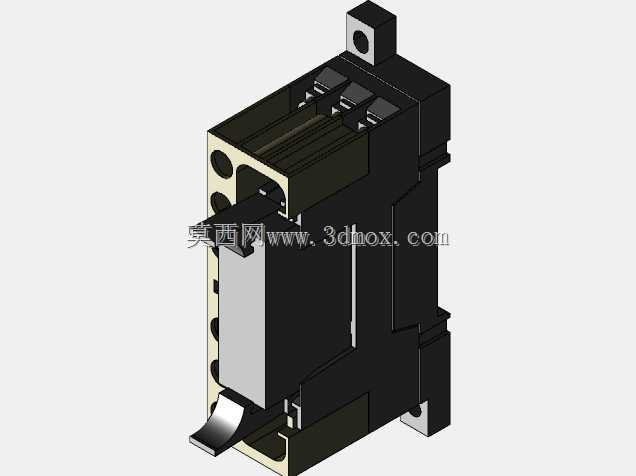

　　安装时只需对准导轨按压即可完成固定，拆卸时可通过底部的拨片松开卡扣，无需额外工具就能完成元件更换，适配工业电控柜内35mm标准导轨的安装尺寸，整体安装宽度匹配多回路集中排布的空间要求，相邻继电器安装时不会出现结构干涉，可紧密排布节省柜内安装空间。线圈部分位于触点模块下方，与触点之间设置了绝缘隔离挡板，避免线圈长期工作发热对触点接触性能产生影响，同时外壳的散热槽结构对应线圈发热区域，能够在柜内空气对流时带走部分工作热量，提升元件长期工作的稳定性。从建模细节来看，所有接线端子的位置、卡扣的活动行程、触点拨杆的动作角度都按照实物比例还原，结构工程师在做电控柜布局设计时，可以直接调用该模型核对安装空间，提前排布走线槽与接线位置，

　　避免实际装配时出现元件与线槽、其他电气元件的空间冲突；做电气设计的人员也可以通过模型直观确认触点数量与接线方向，提前规划接线线序，减少现场接线的出错概率。这类多触点继电器常应用在流水线的工位信号控制、小型电机的正反转互锁控制、气动回路的电磁阀组驱动等场景，模型还原的外形尺寸完全匹配实物的安装边界，底座的固定孔位也做了精准还原，除导轨安装外也支持螺丝直接固定在安装板上，满足不同安装场景的固定需求，触点部分的载流结构按照实际元件的导电件尺寸建模，能够直观看到触点的开距与超程结构，帮助刚接触电气设计的人员理解继电器的动作逻辑。
