15吨级压装作业用L型直角定位工装

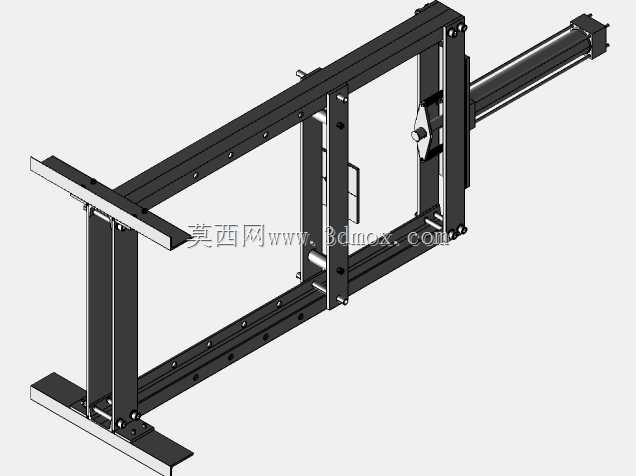

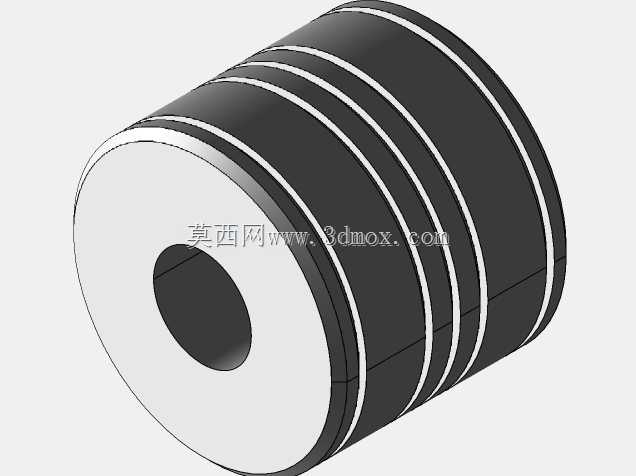

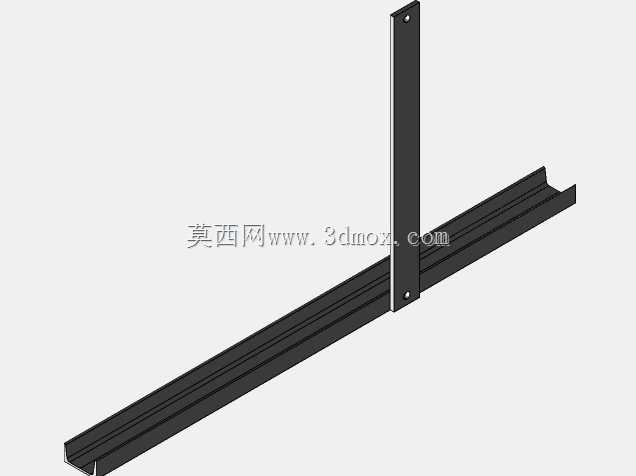

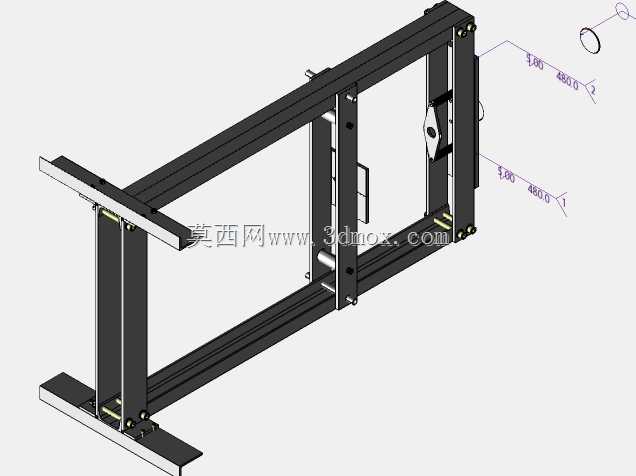

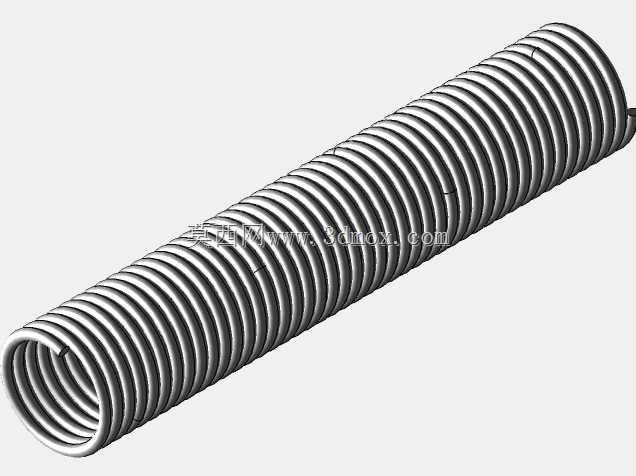

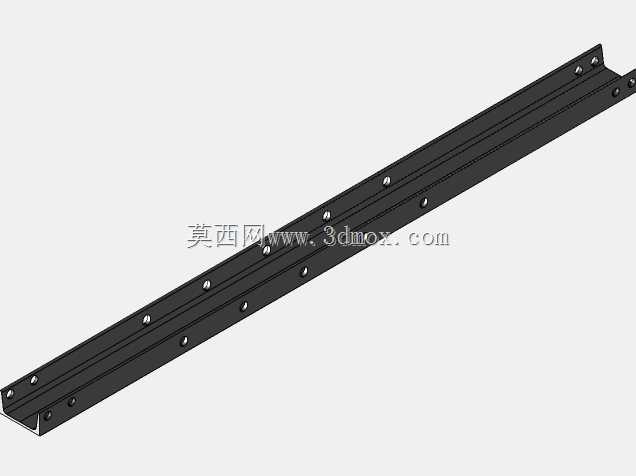

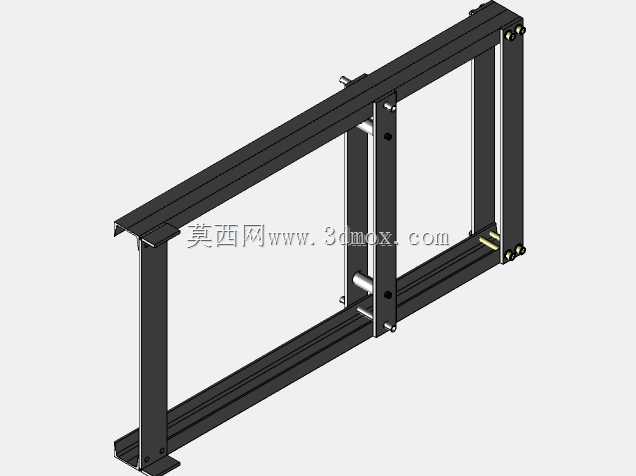

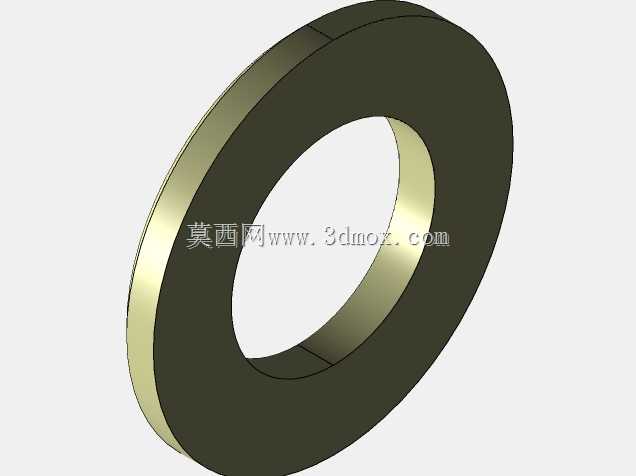

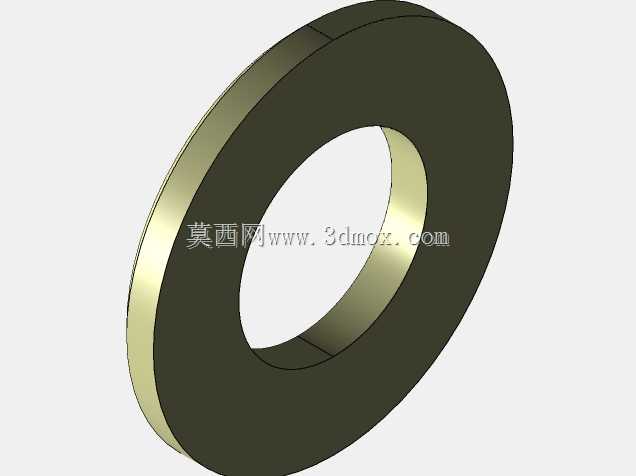

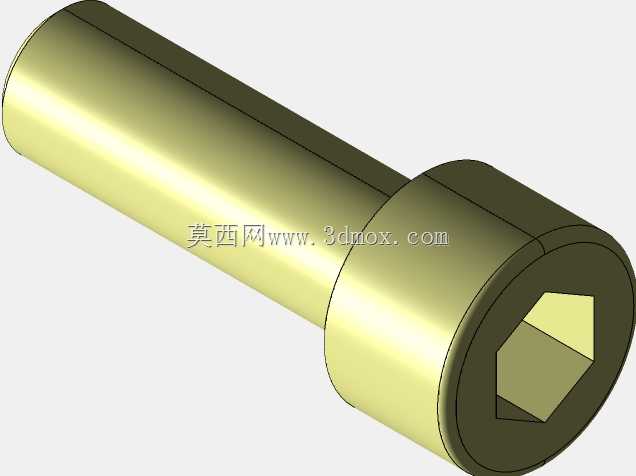

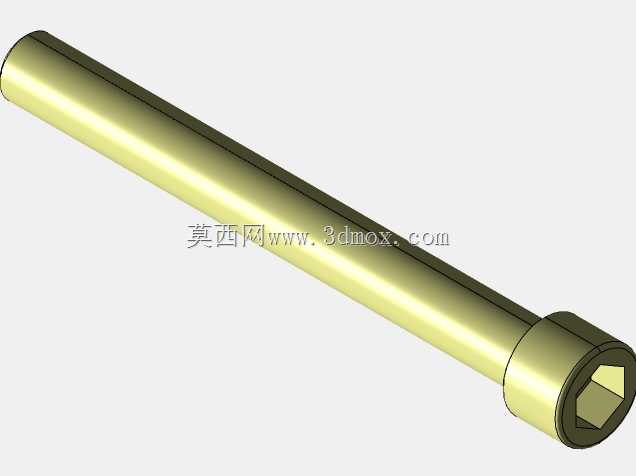

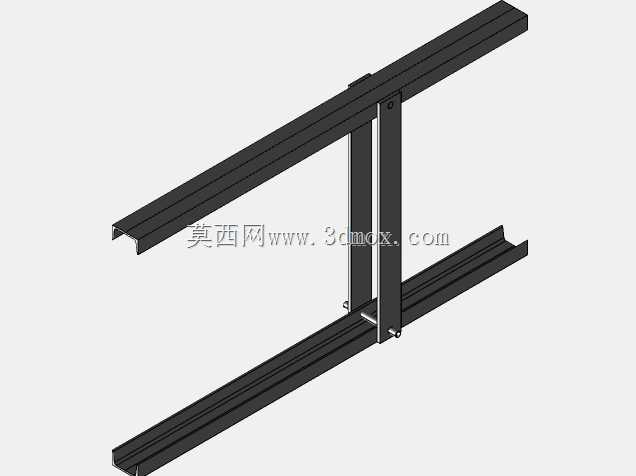

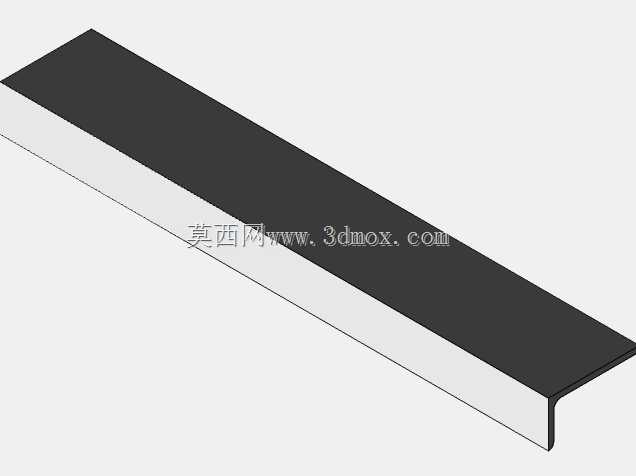

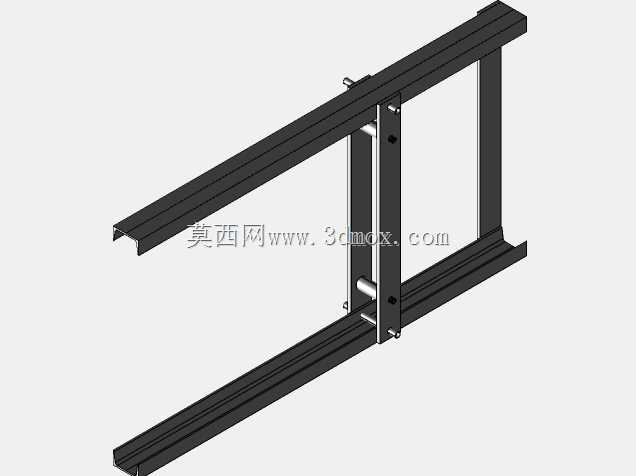

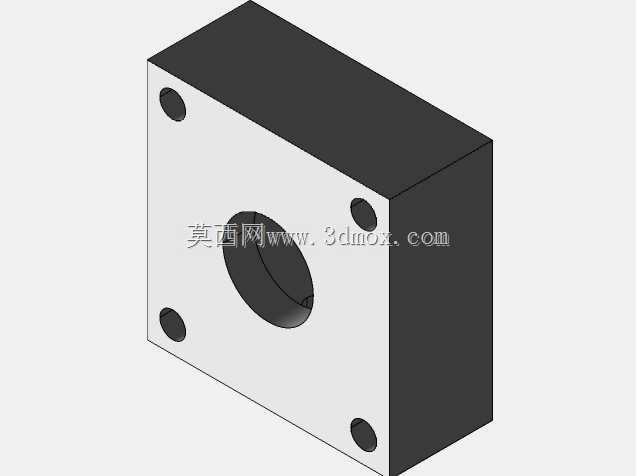

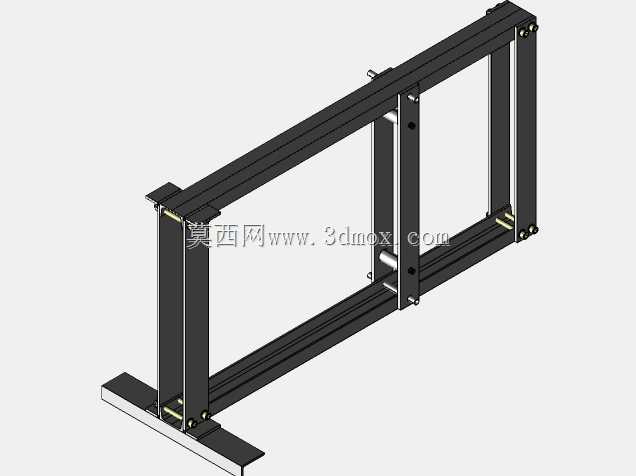

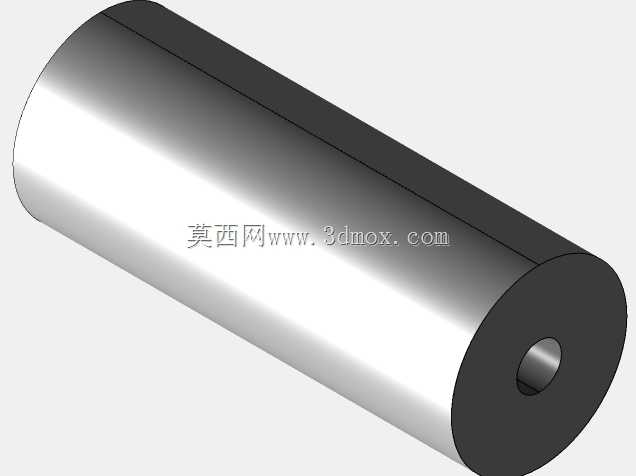

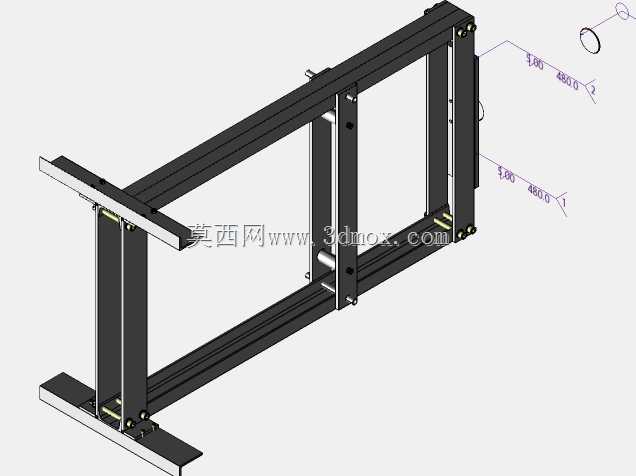

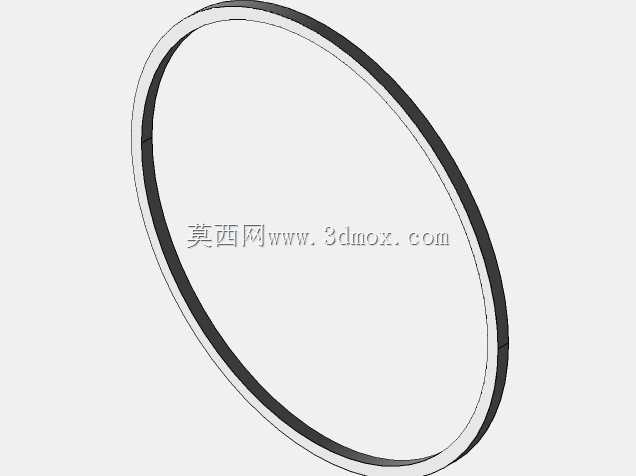

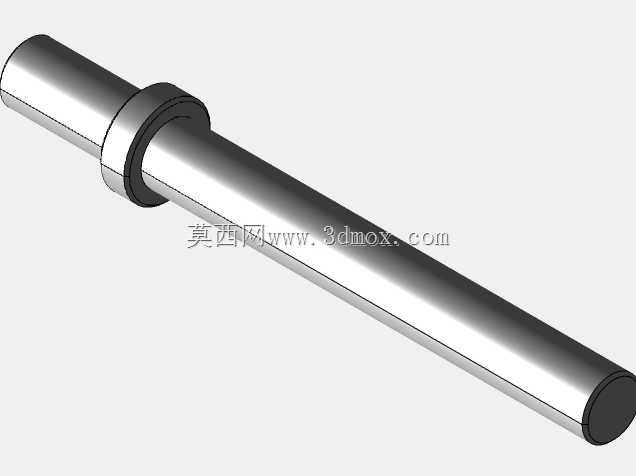

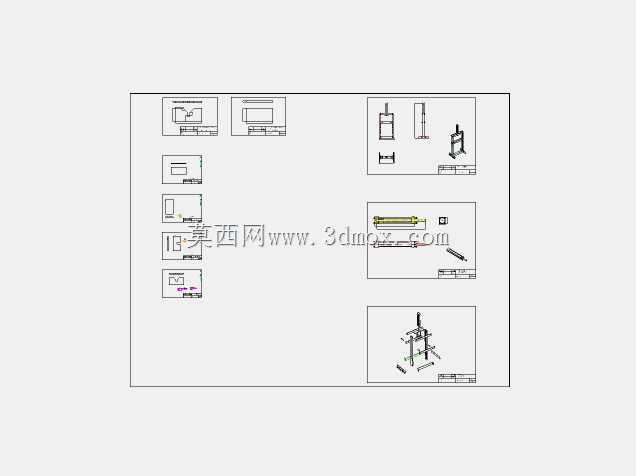

　　这套L型直角定位构件主要面向15吨级压装工序的工位定位需求，在重型零部件压装、型材校直、部件铆接等作业场景中承担基准定位与侧向限位功能，可直接安装在压装设备工作台面，为待加工工件提供稳定的垂直与水平方向定位基准，避免压装过程中工件偏移导致的压装错位、部件损伤问题。从结构设计来看，构件采用分体拼接式L型布局，长向水平构件为带双侧翻边的槽型截面，这种截面形式在同等材料用量下具备更高的抗弯截面模量，可承受压装作业时传递的侧向冲击力，避免长跨度构件受压变形；垂直段构件为平直板状结构，通过两个紧固点位与水平段实现刚性连接，连接点位靠近垂直段上下两端，可减少垂直段受侧向力时的连接应力集中，保证直角精度长期稳定。垂直安装板上预留的两个安装孔位，

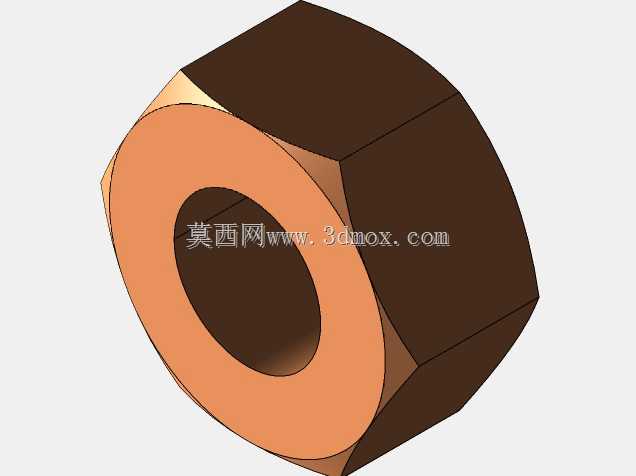

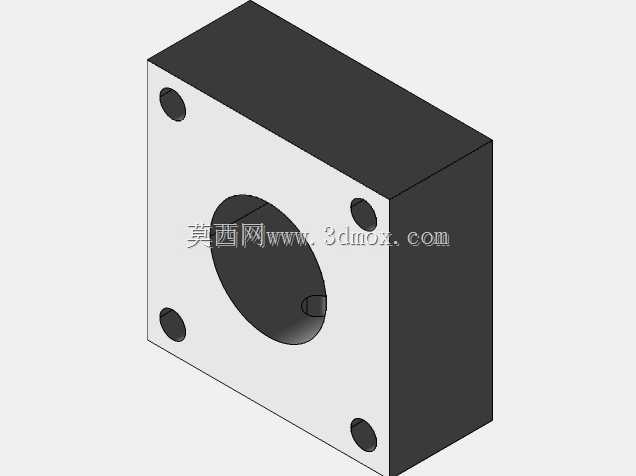

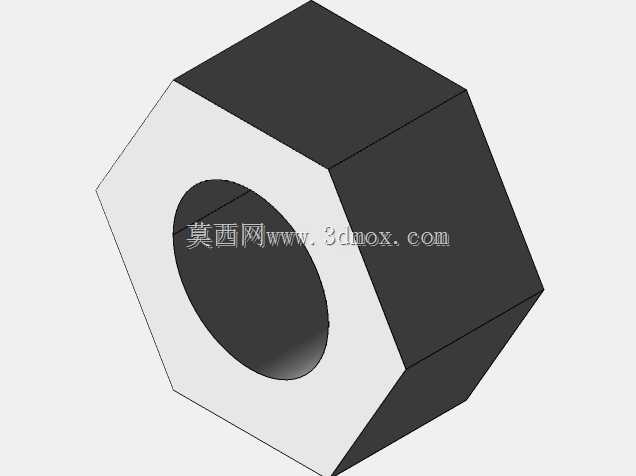

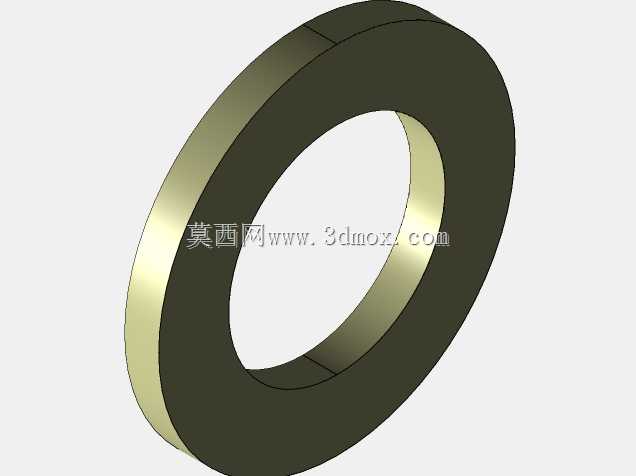

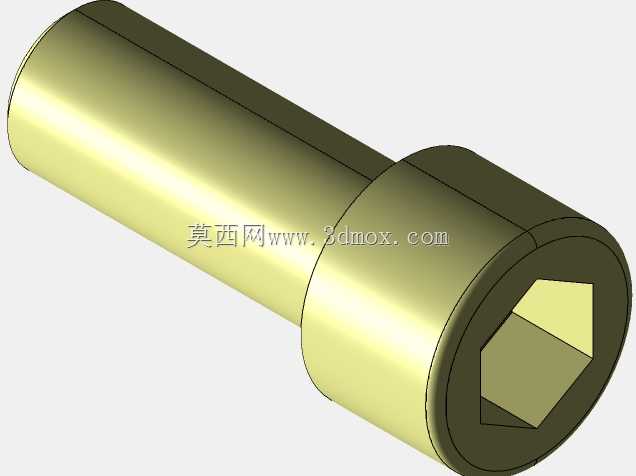

　　可适配不同规格的T型螺栓，直接固定在标准压装工作台的T型槽内，安装时无需额外加工适配底座，可根据不同工件的压装位置快速调整固定位置，适配多规格产品的压装定位需求。水平段的槽型结构本身也可作为小型工件的侧向定位基准，槽边的直角精度控制在0.1mm每米范围内，可满足常规压装工序的定位精度要求，无需额外加装校准块即可完成工位调试。在安装边界方面，水平段构件的长度覆盖常规压装工位的工件定位行程，垂直段高度适配15吨压装机的开口高度范围，安装后不会与压装机的压头行程产生干涉，构件整体的安装基面平面度经过校准，固定后不会出现翘曲变形，可保证定位基准的一致性。在实际产线应用中，这类定位工装可替代传统的焊接式固定挡块，无需在工作台面进行焊接作业，

　　不会破坏工作台面的原有精度，换产时仅需松开紧固螺栓即可调整位置或拆除，适配多品种小批量的压装生产需求，同时槽型截面的水平构件可在侧面加装辅助定位块，进一步拓展定位适配范围，满足异形工件的压装定位需求。构件的棱角处均做了小倒角处理，避免安装调整过程中划伤操作人员，同时减少工件与定位面接触时的磕碰损伤，垂直段与水平段的连接面经过精磨处理，装配后直角缝隙小于0.05mm，不会因长期受冲击出现连接缝隙扩大、直角精度失效的问题。
